Wzmacniacz DVB-T2 kanałowy WWK Alpha+ Telmor programowany cyfrowo

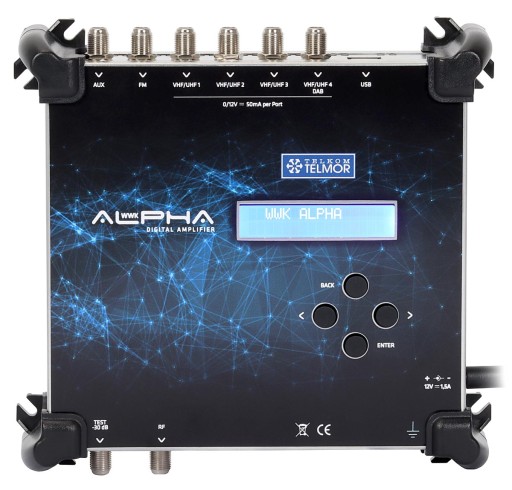

Wzmacniacz wielozakresowy kanałowy WWK ALPHA+ TELMOR

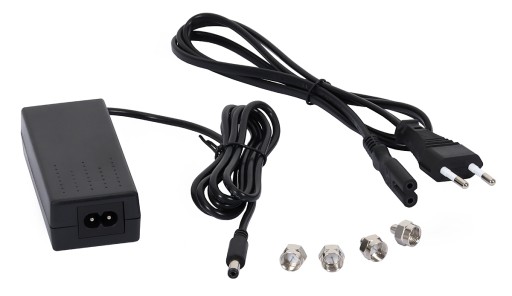

Akcesoria będące w komplecie

Cechy wyróżniające:

• wzmacniacz przeznaczony do zbiorczych instalacji antenowych
• 4 wejścia VHF+UHF, 1 wejście FM, 1 wejście AUX (szerokopasmowe)
• automatyczna regulacja wzmocnienia (AGC) w czasie rzeczywistym
• niezależne, selektywne wzmocnienie dla 32 torów/filtrów kanałowych w paśmie VHF/UHF
• przystosowany do transmisji sygnałów cyfrowej telewizji naziemnej DVB-T/T2
• przełącznik tłumienie sygnału LTE (pasmo 4G > 790 MHz, pasmo 5G > 694 MHz)
• wysoka selektywność > 35 dB
• izolacja portów wejściowych > 30 dB
• prosta instalacja i konfiguracja

Programowany, wielozakresowy, kanałowy wzmacniacz WWK-ALPHA+ TELMOR przeznaczony jest dla zbiorczych instalacji antenowych do odbioru naziemnej telewizji cyfrowej DVB-T/T2 w budynkach wielorodzinnych, rezydencjach, hotelach, pensjonatach, domach wypoczynkowych, szkołach, szpitalach itp.

Wzmacniacz przeznaczony jest do trudnych warunków odbioru sygnałów RTV, w których występują sygnały o zróżnicowanych poziomach, nadawane z kilku kierunków. Wzmacniacz posiada 4 programowalne wejścia sygnału dla pasma VHF (174-240 MHz)/UHF (470-862 MHz), 1 wejście pasma FM (88-108 MHz) oraz 1 wejście AUX (szerokopasmowe) umożliwiając obsługę 32 torów kanałowych. Zastosowanie wzmacniacza umożliwia odbiór tych sygnałów, wyrównanie ich poziomów oraz wzmocnienie. Układ automatycznej regulacji wzmocnienia pozwala na wyrównanie poziomu sygnału dla wszystkich kanałów niezależnie od ich poziomu na wejściu urządzenia (przy zachowaniu minimum wymaganego dla poprawnej jakości sygnału). Instalator może w dowolny sposób skonfigurować wejścia VHF/UHF i zoptymalizować indywidualne poziomy kanałów w miejscu instalacji, tak aby zapewnić wysokiej jakości obraz na ekranie telewizora. Wzmacniacz kanałowy WWK-ALPHA+ TELMOR może być stosowany samodzielnie – jako część instalacji multiswitchowej lub część stacji czołowej (AiZ).

Podstawowe cechy wzmacniacza:

• wysoka selektywność wraz z 32 filtrami
• duże wzmocnienie wraz z AGC
• ochrona przez niechcianymi sygnałami (LTE, 5G)
• doskonała jakość sygnału wyjściowego

Urządzenie zapewnia optymalny poziom wyjściowy regulowany w zakresie 98...118 dBµV (z możliwą korekcją nachylenia). Każdy sygnał DVB-T/T2 możemy regulować niezależnie pod kątem częstotliwości wejściowej oraz wyjściowej, a także poziomu wyjściowego. Dodatkowo możemy odczytać poziom mocy wejściowej na wybranych częstotliwościach (pomiar dynamiczny). Instalacja oraz regulacja parametrów odbywa się za pomocą lokalnego manipulatora oraz dużego wyświetlacza VFD (2x16 znaków).

Urządzenie umożliwia przesłanie napięcia DC 12 V i prądu o maksymalnym natężeniu 50 mA do przedwzmacniacza antenowego.

Wbudowany filtr sygnałów LTE umożliwia eliminowanie niepożądanych sygnałów w paśmie 4G (790 MHz) oraz 5G (694 MHz) przeznaczonym na realizację usług transmisji danych (LTE).

Urządzenie przeznaczone jest do pracy wewnątrz pomieszczeń.

Dane techniczne:

Rodzaj: Wzmacniacz kanałowy

Model: ALPHA+

Marka: TELMOR

Typ: RTV

Zastosowanie: wewnętrzny

Wejścia/Wyjścia:

• Wejścia: 1xFM, 4xVHF/UHF, 1xAUX
• Wyjścia: 1xRF, 1xTest (-30 dB)

Wbudowany filtr: 4G, 5G,

Wejście FM:

• Pasmo: 87,5...108 MHz
• Wzmocnienie: 25...35 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 40...90 dBμV
• Zasilenie przedwzmacniacza: brak V/mA

Wejście VHF/UHF:

• Pasmo: 174...230 MHz, 470...694/790/862 MHz
• Wzmocnienie (AGC): 20...80 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 40...100 dBμV
• Zasilenie przedwzmacniacza: 12/50 V/mA

Wejście AUX:

• Pasmo: 47...862 MHz
• Wzmocnienie: 10...22 dB
• Regulacja wzmocnienia: 20 dB
• Max. poziom wejściowy: 60...90 dBμV
• Zasilenie przedwzmacniacza: brak V/mA

Wyjście RF:

• Max. poziom IM3-60: 116 dBμV
• Max. poziom dla 6 MUX-ów: 112 dBμV

Funkcja przemiennika:

• Ilość kanałów: 32
• Szerokość kanału: 7 dla VHF, 8 dla UHF MHz

Selektywność filtrów: >35 dB

Dopasowanie:

• Wejścia dB: >10
• Wyjścia dB: >10

Dane techniczne urządzenia:

• Odlewna obudowa: NIE
• Typ złącza: F
• Zasilanie: 230 AC V
• Wbudowany zasilacz: TAK
• Pobór mocy: 17 W
• Zasilanie zdalne: NIE
• Temperatura pracy: 0...50 °C
• Wymiary: 200x190x48 mm
• Masa: 0.5 kg
