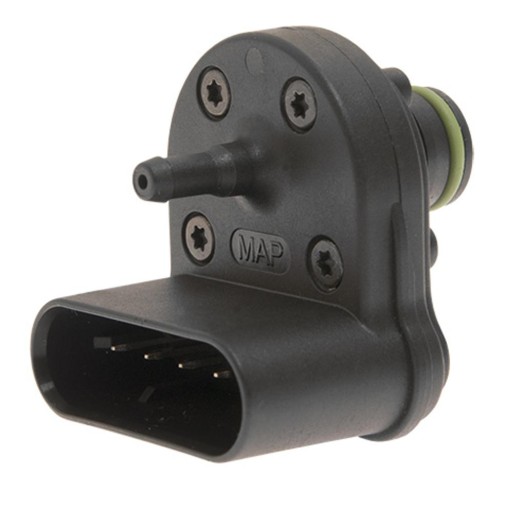

Датчик давления газа MAPSENSOR AC STAG PS-04

MAPSENSOR AC STAG PS-04 czujnik ciśnienia gazu

Zintegrowany zespół pomiarowy PS-04.

Urządzenie dokonujące pomiaru ciśnienia gazu, podciśnienia w kolektorze oraz temperatury gazu w torze gazowym. Zespół pomiarowy PS-04 przeznaczony jest do instalacji wtrysku gazu LPG (propan-butan) i CNG (metan), we wszystkich samochodach bez względu na moc silnika, w tym także turbodoładowanych. Zapewnia doskonałą pracę bez względu na jakość gazu, styl jazdy oraz obciążenie pojazdu.

Zminimalizowana bezwładność reakcji na zmianę temperatury gazu.

Urządzenie zostało skonstruowane w taki sposób, by montaż był możliwy bezpośrednio w listwie wtryskiwacza STAG AC W02, bez konieczności użycia trójnika uniwersalnego.

Elastyczność działania.

Urządzenie znakomicie działa zarówno przy wysokim jak i niskim przepływie gazu. Efekt został osiągnięty dzięki zastosowaniu nowoczesnych, wysokiej jakości czujników i komponentów elektronicznych zapewniających błyskawiczne przesyłanie precyzyjnych informacji do sterownika autogaz. Wahania przepływu gazu nie mają wpływu na jakość pomiaru temperatury.

Montaż w dowolnej pozycji.

PS-04 można zamontować w dowolnej pozycji w sąsiedztwie wtryskiwaczy LPG, lub bezpośrednio w szynie wtryskowej LPG, z możliwością obrotu o 360˚. Pozycja montażu czujnika nie ma wpływu na jego właściwą pracę.

Zwarta budowa.

Zintegrowany zespół pomiarowy ma nowatorską, wyznaczająca nowe trendy na rynku budowę. Dzięki monolitowej budowie korpusu i króćca podciśnienia podwyższona została wytrzymałość i wyeliminowano możliwość powstania nieszczelności.

Zalety montażu:

• łatwość montażu - małe wymiary oraz zwarta budowa.
• 360˚- opcja montażu w dowolnej pozycji, obracając o 360˚, nawet po zamontowaniu go we wtryskiwaczu, rozdzielaczu czy trójniku. Pozycja montażu czujnika nie ma wpływu na jego właściwą pracę.
• możliwość wstawienia z dowolnej strony listwy wtryskowej lub pojedynczego wtryskiwacza STAG AC W03, z użyciem odpowiedniego łącznika.

Specyfikacja techniczna

Temperatura pracy [˚C]

-40 do +125

Ciśnienie pracy [bar]

do 6,75

Podciśnienie pracy [bar]

do 4,50

Wejście i wyjście gazu trójnika [mm]

Ø 12

Króciec podciśnienia [mm]

Ø 4

Wymiary gabarytowe (z trójnikiem) [mm]

52 x 42 x 52

Waga (z trójnikiem) [g]

34

Wymiary

PS-04 został zaprojektowany w taki sposób, by zapewnić jego pełną uniwersalność i kompatybilność, dzięki czemu może on bez problemu być stosowany w dotychczasowych instalacjach w miejsce PS-02 i PS-02 Plus.

Normy i homologacje

Zespół pomiarowy PS-04 posiada homologację E8 nr 67R-01 7261, 110R-01 7262 i spełnia wymagania Regulaminu Nr 67 EKG ONZ.

Zalecany sposób montażu PS-04 do wtryskiwacza

1. Bezpośrednio w listwie wtryskiwacza STAG AC W02, bez użycia trójnika uniwersalnego.

2. Bezpośrednio przy zasilaniu wtryskiwacza STAG AC W03, z użyciem odpowiedniego łącznika.

">
