Домофон MIWI URMET 5025/322 на две семьи

Opis

Zestaw domofonowy analogowy dwurodzinny z panelem MIWUS oraz unifonami SCAITEL

Model: 5025/322

Domofony firmy MIWI-URMET to wysoce zaawansowane systemy najwyższej jakości, które cieszą się zaufaniem na całym świecie ze względu na precyzję wykonania, niezawodność działania oraz łatwość w obsłudze.

Prawidłowo zamontowany i uruchomiony zestaw domofonowy umożliwia:

• wywołanie unifonu (sygnał dźwiękowy) poprzez naciśnięcie przycisku znajdującego się na panelu umieszczonego na zewnątrz budynku
• rozmowę pomiędzy osobą znajdującą się na zewnątrz budynku, a osobą znajdującą się w budynku
• uruchomienie elektrozaczepu otwierającego drzwi, furtkę

W skład zestawu wchodzą:

1. Unifon SCAITEL 1132 - 2 szt
2. Panel MIWUS z dwoma przyciskami wywołania 5025/2D - 1szt (panel montowany jest natynkowo, do montażu podtynkowego wymagana jest dodatkowo ramka 525/RP1 - brak w zestawie)
3. Zasilacz 18A2 - 1szt (wymiary: 130 x 110 x 66 mm [dł. x szer. gł.]; 6 DIN; Moc: 10VA)

1. Unifon SCAITEL 1132

Unifon SCAITEL 1132 to jeden z najpopularniejszych unifonów firmy URMET. Posiada funkcję prowadzenia rozmów oraz przycisk otwarcia drzwi. Instalacja jest prosta i szybka, nie wymaga użycia lutownicy.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 1132
• Linia stylistyczna unifonu: Scaitel
• System: 4+n
• Ilość przycisków: 1
• Ilość przewodów: 5
• Wymiar: 220 x 90 x 69 mm (wys. x szer. x gł.)
• Materiał: ABS
• Kolor: biały
• Montaż: natynkowy

2. Panel MIWUS 5025/2D

Panel wykonany jest z blachy nierdzewnej. Dzięki niewielkim wymiarom nadaje się do montażu na wąskich słupkach ogrodzeniowych. Dodatkowe zabezpieczenie stanowi śruba patentowa mocująca płytę czołową. Przystosowany jest do montażu podtynkowego i natynkowego. W wersji podtynkowej wskazane jest zastosowanie ramki podtynkowej, która maskuje ewentualne nierówności otworu wykonanego pod panel. Panel posiada wbudowany moduł rozmówny oraz podświetlane okienka informacyjne.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 5025/2D
• Linia stylistyczna: Miwus
• System: 4+n
• Ilość przycisków: 2
• Montaż: natynkowy
• Napięcie zasilania: 12V AC
• Temperatura pracy: -15°C ÷ +45°C
• Wymiary etykiety opisowej: (wys. x szer.): 13mm x 30mm
• Wymiary (wys. x szer. x gr.): 152 x 56 x 23-35 mm

3. Zasilacz 18A2

Zasilacz należy do najnowszej generacji zasilaczy produkcji MIWI-URMET. W zasilaczu możliwa jest regulacja głośności panelu i unifonu. Dodatkowym elementem jest obwód z triakiem do sterowania elektrozaczepem. Urządzenie przystosowane jest do montażu bezpośrednio na ścianie lub na szynie DIN.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 20VA
• Moc: 20VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

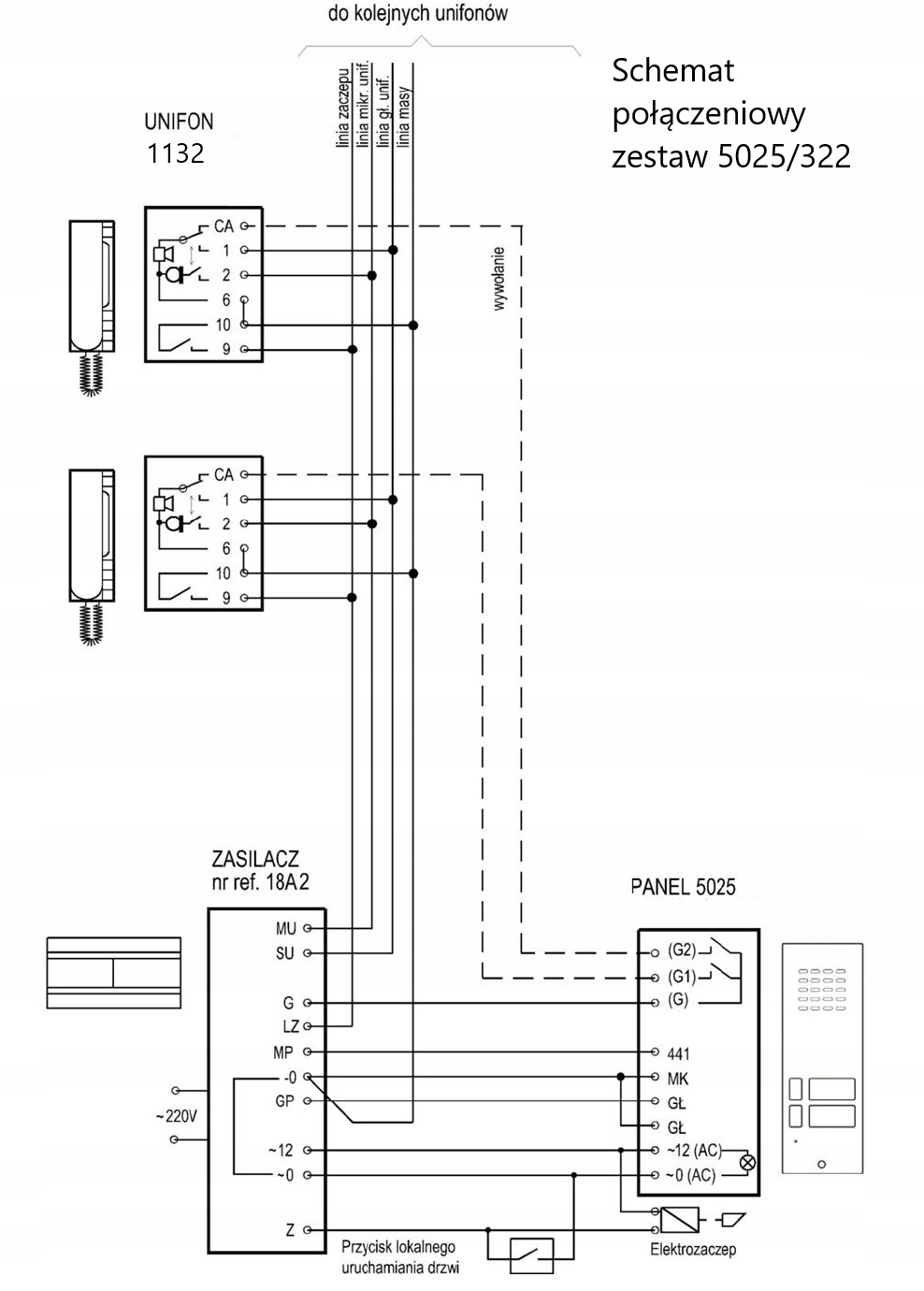

Schemat blokowy połączeń
