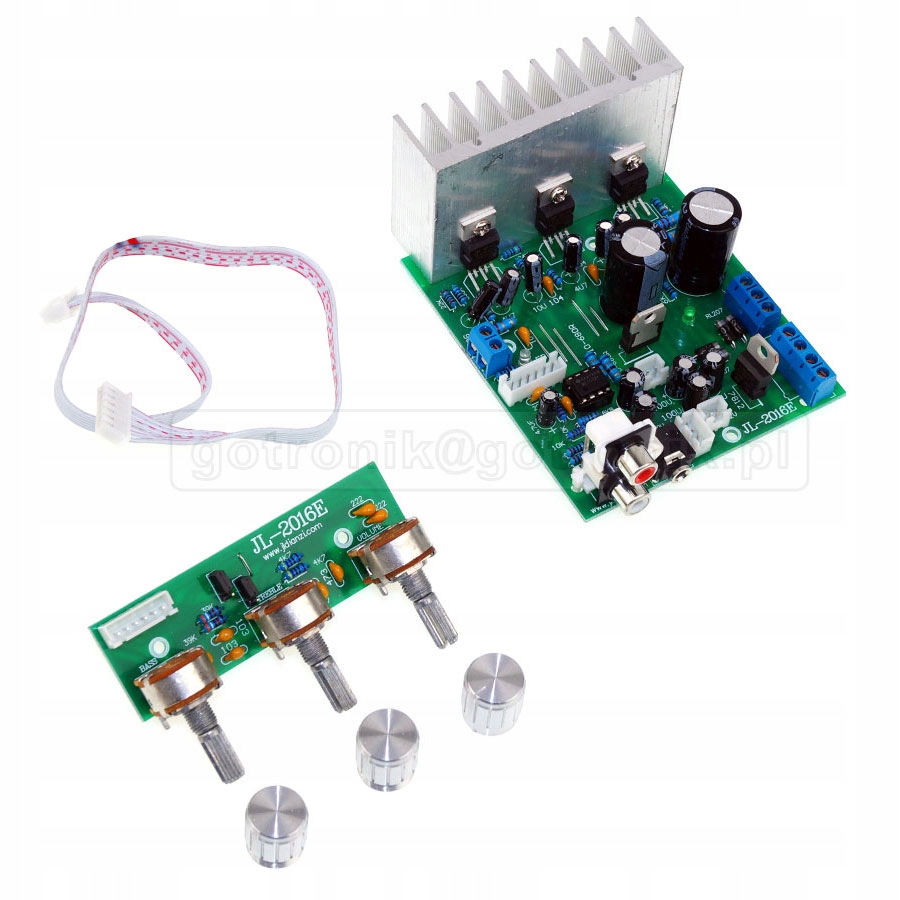

TDA2030A wzmacniacz mocy audio 2x18W + 20W subwoofer

Moduł wzmacniacza mocy audio typu 2.1 czyli posiadającego dwa kanały wyjściowe stereo o mocy 2x18W plus trzeci kanał dla głośnika niskotonowego basowego typu subwoofer o mocy 20W. Konstrukcja wzmacniacza oparta o scalony układ TDA2030A pracujący  klasie AB. Do chłodzenia układu TDA2030A wykorzystano radiator. Wzmacniacz należy zasilać napięciem zmiennym AC z transformatora o dwóch odczepach wartością od 8V do 18V. Zasilanie doprowadzamy do gniazda ARK przykręcając przewody. Sygnały wyjściowe wzmacniacza mocy stereo na kolumny głośnikowe i głośnik niskotonowy subwoofer wyprowadzone są także na złącza do przykręcenia przewodów ARK. Liniowe wejście wzmacniacza mamy na standardowym złączu do wyboru:  RCA-cinch, Jack stero 3,5mm lub złącze szpilkowe XH2.54 (do wyboru). Do regulacji wzmocnienia (siły głosu) i barwy dźwięku (tony niskie i wysokie) mamy osobną płytkę drukowaną, którą łatwo umieścić na panelu czołowym obudowy. Z płytką wzmacniacza połączona jest taśmą elektryczną. Instalacja i podłączenie wzmacniacza mocy w końcowym urządzeniu jest dość prosta.

dane techniczne:

• wzmacniacz audio typu 2.1 = stereo + subwoofer
• zbudowany w oparciu o chip TDA2030A - klasa AB liniowy
• kanał stereo lewy + prawy: TDA2030A x 2szt.
• głośnik niskotonowy - subwoofer: TDA2030A x szt.
• potencjometry do regulacji: głośności + treble + bass
• napięcie zasilania od 8V do 18Vac (podwójny odczep transformatora)
• rekomendowane napięcie zasilania: 2 x 12Vac
• impedancja wejściowa: 2k-3k
• impedancja wyjściowa głośników: 4Ω-16Ω
• moc wyjściowa stereo: 18W + 18W
• moc wyjściowa subwoofer: do 20W

• wbudowany filtr aktywny dolnoprzepustowy na wzmacniaczu operacyjnym NE5532
• sygnał wejściowy - złącza:

  --> gniazdo RCA cinch stereo

  --> gniazdo Jack 3,5mm

  --> gniazdo XH2.54

• złącza wyjściowe dla głośników - kolumn:

  --> terminal block ARK do przykręcenia przewodów

• płytka drukowana z potencjometrami połączona taśmą z płytą główną

  --> łatwa możliwość umieszczenia na panelu przednim obudowy

• płytka drukowana na laminacie FR-4
