Przetwornica napięcia - szybka ładowarka USB QC3.0/QC4.0 podwójna

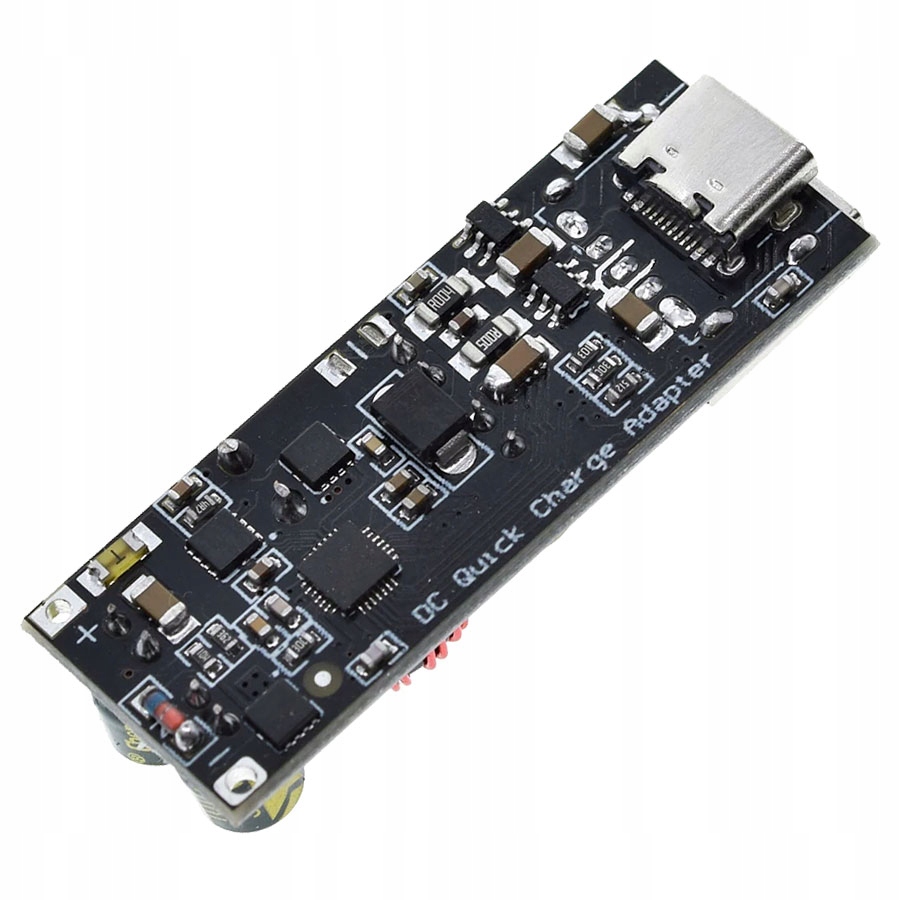

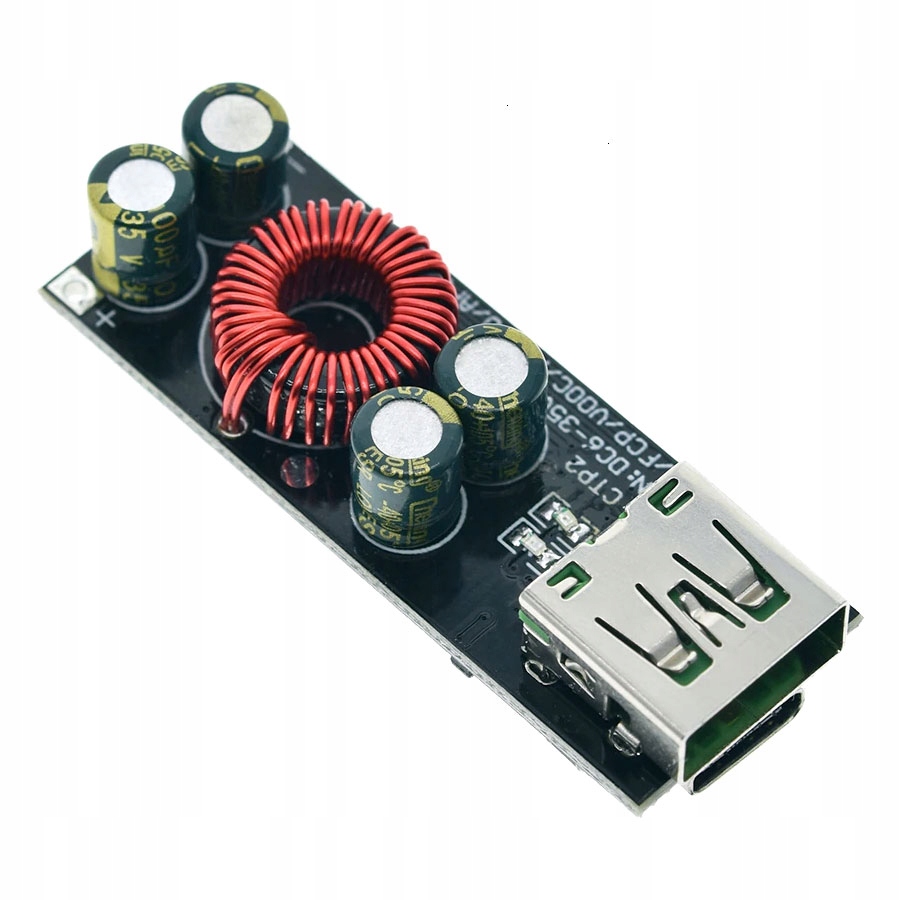

Moduł przetwornicy napięcia obniżającej napięcie wejściowe na wyjściu - przetwornica typu step down. Zakres napięć wejściowych od 6V do 35V DC. Na wyjściu mamy 2 gniazda USB typu A i C- idealne do połączenia przewodu USB do ładowania telefonu. Wartość napięcia wyjściowego domyślnie ustawiona jest na napięcie 5V.  W momencie wykrycia sygnału wyzwalającego otrzymanego od podłączonego urządzenia np. smartfona układ przechodzi w tryb szybkiego ładowania podwyższając napięcie wyjściowe.

Przykładowe zastosowania: jeśli mamy pod ręką źródło napięcia stałego DC to w prosty i tani sposób możemy zbudować szybką ładowarkę USB. Oferowany moduł ładowarki USB idealnie nadaje się do zabudowy w motoryzacji, samochodach osobowych 12V i ciężarowych, do kolektorów słonecznych.

dane techniczne:

• moduł szybkiej ładowarki USB z podwójnym wyjściem

  ► gniazdo wyjściowe USB typu A

  ► gniazdo wyjściowe USB typu C

• napięcie zasilania: 6V do 35V DC
• napięcie wyjściowe: domyślnie 5V
• po wykryciu podłączenia urządzenia wyposażonego  w tryb szybkiego ładowania

  napięcie wyjściowe automatycznie wzrasta do optymalnej wartości

• na wejściu znajduje się bezpiecznik

• obsługuje tryby szybkiego ładowania:

  ► USB PD30 (PS)

  ► Qualcomm: Quick Charge QC3.0

  ► Qualcomm: Quick Charge QC4.0 QC4+

  ► Huawei SCP/FCP

  ► Apple 2.4 A

  ► Samsung AFC

  ► VIVO9V2A twin engine

  ► Mediatek PE20

• dioda LED informująca o trybie ładowania:

  ► kolor niebieski - ładowanie standardowe

  ► kolor czerwony - tryb szybkiego ładowania

• wysoka wydajność sprawność
• wejście: gniazdo zasilania na wtyk otwory do przylutowania przewodów
• płytka drukowana dwustronna z metalizacją otworów
• wymiary płytki: 50 x 17 x 12mm

Oferowany moduł elektroniczny ma mały wymiary: 50x17x12 mm, który jest odpowiedni dla użytkowników do majsterkowania. Jeśli jest połączony z zasilaczem 12 V, może być używany do codziennego szybkiego ładowania lub wykorzystując baterie, panele słoneczne, generatory prądu stałego i inne źródła zasilania DC.

Uwagi:

1. W celu szybkiego ładowania niskim napięciem i dużym prądem użyj oryginalnego kabla do transmisji danych. Jeśli chcesz zmierzyć napięcie i prąd ładowania, użyj miernika USB o niskiej rezystancji wewnętrznej! W przeciwnym razie wpływaj na prąd ładowania!

2. Port TYPE O służy do ładowania wyjściowego; użyj dwugłowicowego kabla danych c-do-c / TYPE_C, aby naładować telefon komórkowy lub laptop!

3, QC4 + / QC4.0 / PD3.0 i inne protokoły wykorzystują port YPE O!

4. Gdy napięcie zasilania jest wyższe niż 21 V, maksymalna obsługa protokołu PD portu C wynosi 20 V3A na wyjściu. Objętość modułu jest niewielka.

5. Gdy port USB i port TYPE_C są podłączone w tym samym czasie, oba porty mają wyjście 5V!
