UD18 uniwersalny miernik napięcia i prądu z Bluetooth

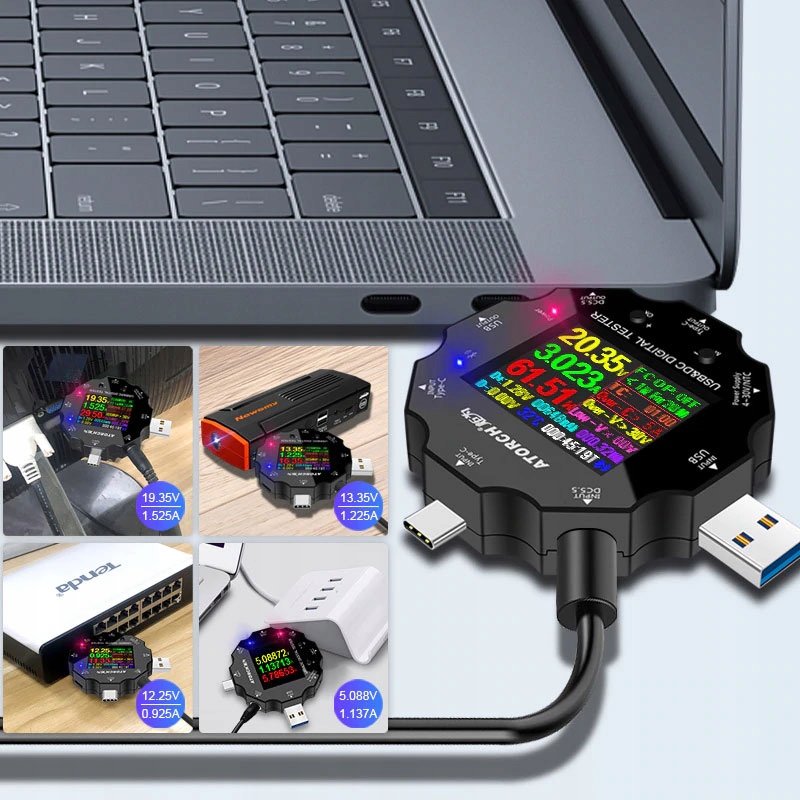

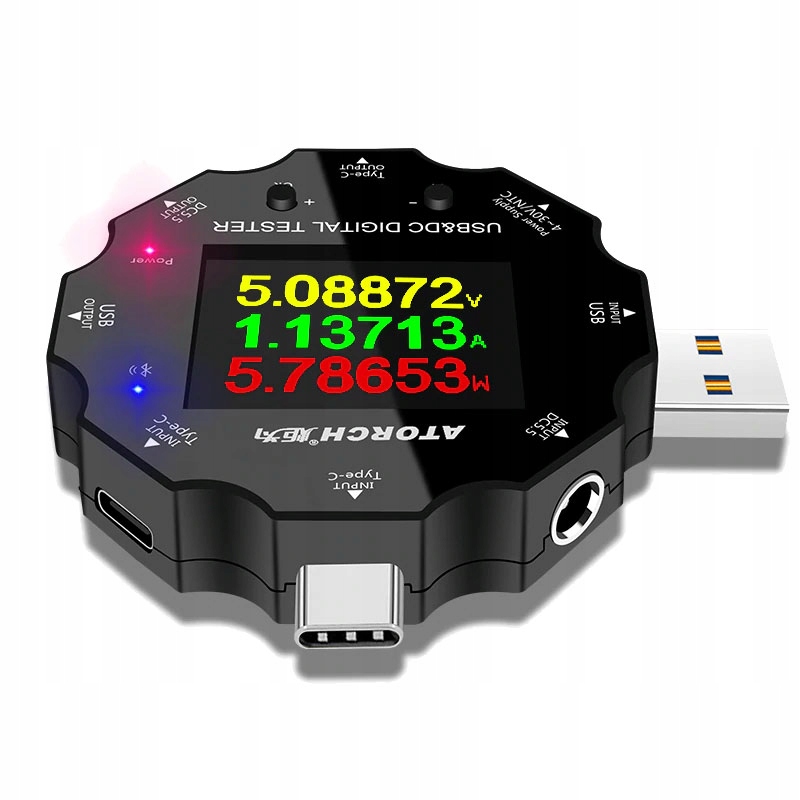

Miernik USB ATORCH UD18. Urządzenie pozwala na bieżąco wykonywać pomiar napięcia, prądu, mocy, pojemności, ilości energii zużytej przez urządzenie Wh, pomiar napięcia na D+ i D- gniazda USB, a także rezystancji obciążenia. Miernik posiada możliwość ustawienia ograniczeń których przekroczenie powoduje automatyczne rozłączenie obciążenie sygnalizowane pojawieniem się symbolu przerwy w połączeniu. Urządzenie wyposażone jest w moduł Bluetooth umożliwiający połączenie się z aplikacją monitorującą pracę miernika. Bardzo szeroki wybór możliwości podłączenia miernika sprawia, że jest to uniwersalne narzędzie do wykonywania, testowania urządzeń elektronicznych zasilanych do 30V. Duży kolorowy wyświetlacz sprawia że wyniki są dobrze widoczne i łatwe do odczytania.

dane techniczne:

• model: UD18
• napięcie zasilania (zewnętrze zasilanie): 4V do 30Vdc
• woltomierz - pomiar napięcia: 3,60 – 32,00V DC

  ► rozdzielczość: 0,00001V

• amperomierz pomiar prądu: 0,00 do 5,10A

  ► rozdzielczość: 0,00001A

• pomiar pojemności: 0 – 99999 mAh

  ► rozdzielczość 0,0001Ah

• pomiar poboru mocy: 0 – 999999mWh

  ► rozdzielczość: 0,0001Wh

• pomiar impedancji obciążenia: 1 – 999,9Ω

  ► rozdzielczość: 0,1Ω

• pomiar temperatury: 0-80°C

  ► rozdzielczość 1°C

• pomiar czasu: 999 h 59 m 59 s

  ► rozdzielczość: 1s

• pomiar napięcia na liniach różnicowych USB D+/D-: 0V – 2,99V

  rozdzielczość: 0,001V

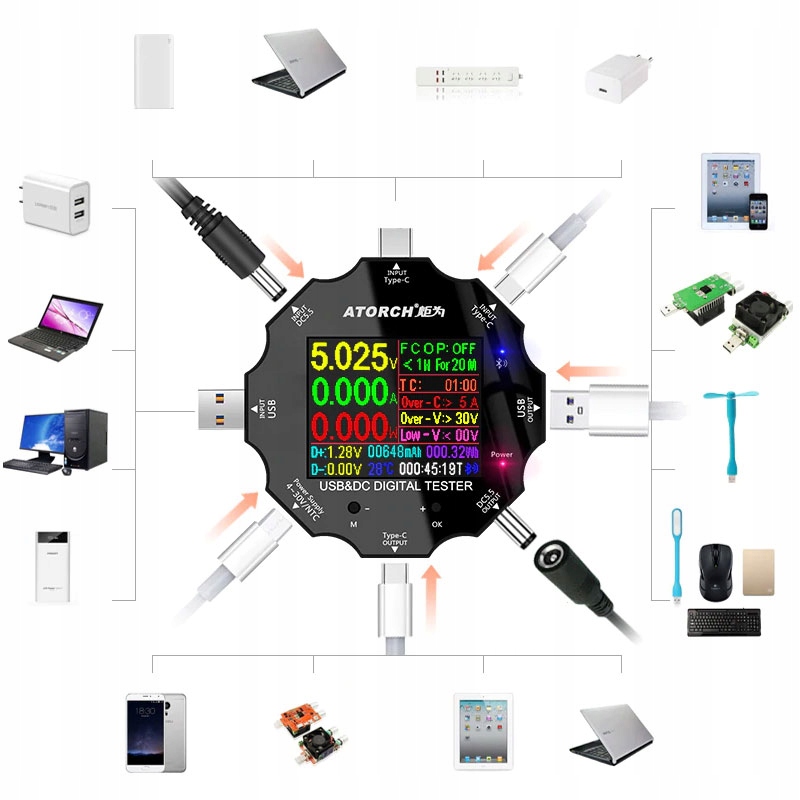

• złącza WEJŚCIOWE:

  ► USB-B 3.0

  ► micro USB-C - wtyk

  ► micro USB-C gniazdo

  ► gniazdo DC 5.5/2.5 mm

• złącza WYJŚCIOWE:

  ► USB-B 3.0,

  ► wtyk DC5,5 mm,

  ► micro USB-C

  ► zewnętrze gniazdo micro USB do podłączenia zasilania modułu

  ► gniazdo micro USB do podłączenia czujnika temperatury NTC

• tester trybów szybkiego ładowania - wyzwalacz tzw. trigger:

  ► powerdelivery PD2.0 PD3.0,

  ► quick charge QC2.0, QC3.0,

  ► BC1.2,

  ► Aplle Voltage range

• dodatkowe funkcje zabezpieczające
• wbudowany moduł Bluetooth 4.0

• aplikacja współpracuje z Androidem 5.0 lub nowszym
• kolorowy wyświetlacz LCD 1,8 cala

  ► wozdzielczość wyświetlacza: 128 x 160

  ► regulacja podświetlenia wyświetlacza

  ► możliwość obrotu ekranu: 360°

• temperatura pracy: -10 - 60°C
• wilgotność pracy: 10 - 80% RH
• ciśnienie pracy: 80 - 106kPa

zestaw zawiera:

• 1 x miernik USB UD18

  Uwaga! W zestawie brak czujnika tempratury NTC

dodatkowo podajemy link do programu - aplikacji E-metr:

Link: https://drive.google.com/open?id=1p1CuY1vadfed7PmhE2ORG1dsIBqsU3Yv

Miernik może być zasilany napięciem mierzonym poprzez podłączenie źródła zasilania do gniazd opisanych jako INPUT. Dodatkowo urządzenie posiada gniazdo micro USB (Power Supply) do zasilenie miernika przy tym podłączeniu napięcie nie jest mierzone na tym wejściu.

Moduł posiada dodatkowe funkcje zabezpieczające. Po przekroczeniu ustawionego parametru na wyświetlaczu pojawi się symbol przerwanego połączenia wraz z opisem. Miernik umożliwia ustawienie zabezpieczenia:

1. Ograniczenie poboru mocy;

2. Ograniczenie czasu pracy;

3. Ograniczenie prądu;

4. Ograniczenie maksymalnego napięcia;

5. Ograniczenie minimalnego napięcia;
