ОДНОФАЗНЫЙ СЧЕТЧИК ЭНЕРГИИ, 1-ФАЗНЫЙ ДОПОЛНИТЕЛЬНЫЙ СЧЕТЧИК

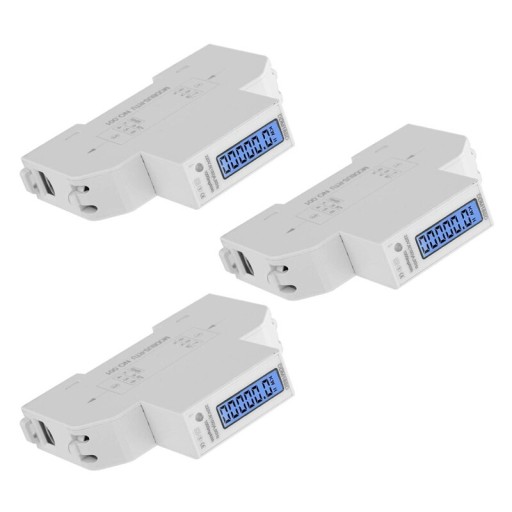

Licznik energii 1 fazowy 5(32)A 50/60 Hz

Urządzenie przeznaczone do dokonywania wskazań w jednostkach metrycznych (kWh).

Służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym.

Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD.

Wyjście impulsowe

• 18~27V 25mA,
• długość impulsu  30ms

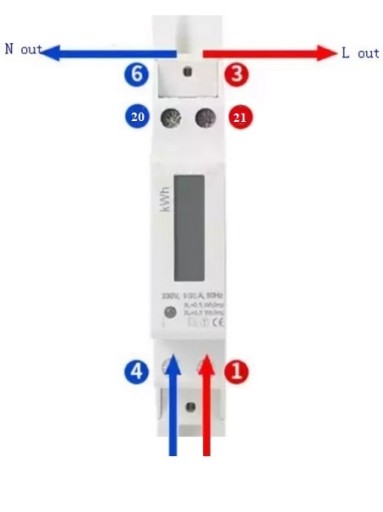

Schemat podłączenia:

• 1 Zasilanie L (faza)
• 4 Zasilanie N (neutralny)
• 3 Wyjście na odbiorniki L (faza)
• 6 Wyjście na odbiorniki N (neutralny)
• 20 Wyjście impulsowe +
• 21 Wyjście impulsowe - (które można wykorzystać do zdalnego odczytu zużycia.)

Parametry techniczne:

• 1600imp/kWh prąd podstawowy: 5A,
• Prąd maksymalny: 32A,
• Pobór mocy:<2W/10VA,
• Częstotliwość znamionowa: 50/60 Hz,
• Norma IEC 62053-21 (IEC61036),
• Klasa dokładności: pierwsza,
• wyświetlacz: LCD 6+1,
• Szerokość: 1 moduł,
• Montaż: szyna modułowa TH-35,
• Temperatura pracy: od -25 do +55 stopni Celsjusza,
• Stopień ochrony: IP20 (wraz z osłonami zacisków).

Wymiary:

• Szerokość 18 mm
• Wysokość 130 mm
• Głębokość 65 mm
• Waga ok 100 g
