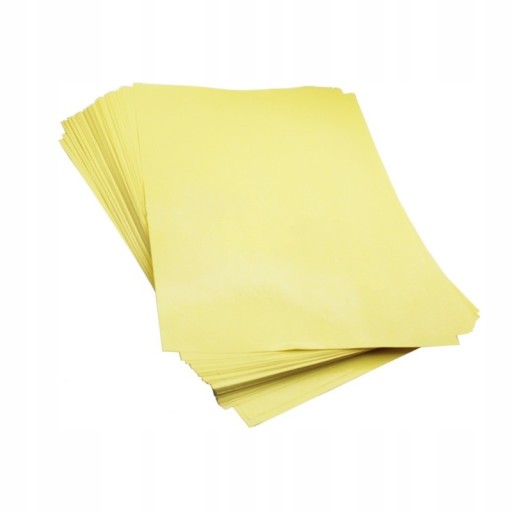

ТЕРМОТРАНСФЕРНАЯ БУМАГА А4 ДЛЯ ЛАМИНАТА ПЕЧАТНЫХ ПЛАТ x10

PAPIER TERMOTRANSFEROWY

ARKUSZ A4

DO WYKONANIA PŁYTEK DRUKOWANYCH

>> Super cena za kpl = 10szt <<

Papier termotransferowy umożliwia wykonanie obwodów drukowanych na płytce PCB (laminacie).

Po zaprojektowaniu płytki w jednym z wielu programów należy wydrukować projekt na papierze na śliskiej stronie (w lustrzanym odbiciu) przy pomocy drukarki laserowej. W najlepszej jakości.

Ważne. Nadruk wykonujemy na śliskiej stronie

Papier termotransferowy umożliwia szybkie transfer, przeniesienie wydrukowanego wzoru ścieżek na laminat (warstwę miedzi)

Wzór (stroną wydrukowaną) przenosimy na laminat od strony miedzi i przy pomocy żelazka rozgrzewamy (toner pod wpływem temperatury przykleja się do miedzi).

Laminat powinien być wyczyszczony i odtłuszczony aby uzyskać jak najlepsza jakość ścieżek.

Po tym procesie należy namoczyć papier wodą. Następnie po rozmiękczeniu papieru delikatnie odklejamy od płytki. Należy uważać aby nie uszkodzić warstwy naniesionego nadruku.

W przypadku uszkodzeń przy termotransferze możemy po wyschnięciu płytki poprawić uszkodzone ścieżki np. pisakiem do płytek

Pozostaje już tylko rozpocząć wytrawianie laminatu.

Płytkę drukowaną z naniesioną mozaiką ścieżek wkładamy do kuwety z wytrawiaczem np. B327 lub chlorkiem żelaza.

(Wytrawiacze i kuwety dostępne na innych aukcjach.)

W miejscach gdzie nie ma nadruku zostanie wytrawiona warstwa miedzi. Pozostała zabezpieczona warstwa miedzi utworzy ścieżki obwodu elektrycznego

- wymiary papieru: 210x297mm (format A4)

Zastosowanie:

• Wykonywanie obwodów elektrycznych na płytkach (laminacie)
• Kolor żółty
