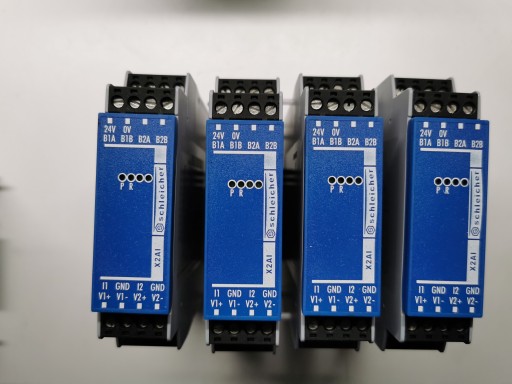

Модуль РАСШИРЕНИЯ Schleicher X2AI

DANE TECHNICZNE X2AI

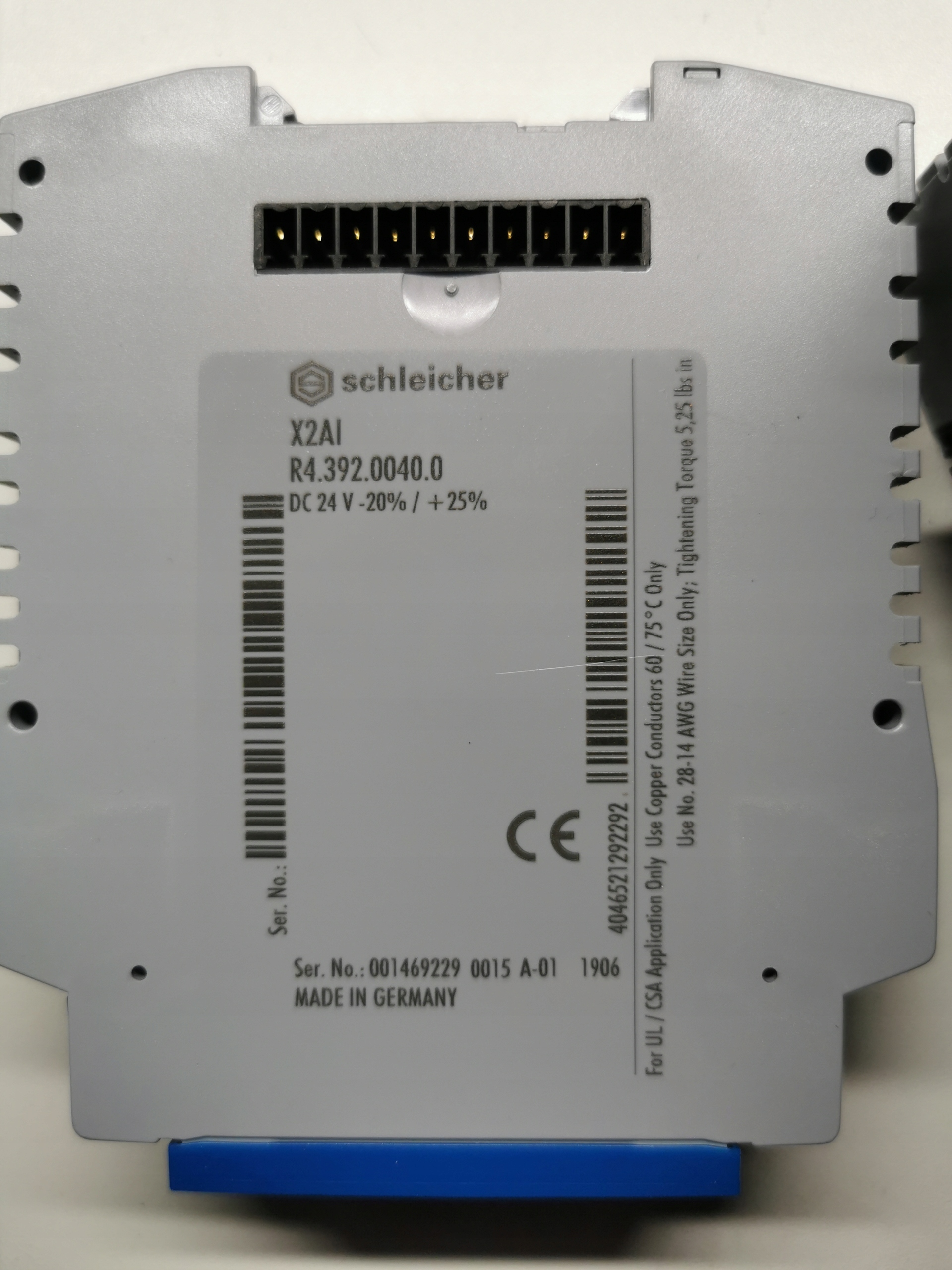

nr artykułu R4.392.0040.0

liczba wejść 2 napięciowe ( róŜnicowe ) i 2 prądowe

napięcie zasilania 24 V DC ± 20% tętnienie max. 5%

pobór mocy dla zewnętrznego źródła 24 V DC < 2 W (bez prądów wejściowych)

dla wewnętrznego źródła 5 V DC < 0,2 W

wejścia napięciowe

zakres -10…+9,995 V

rozdzielczość 12 Bitów / 4,88 mV

czas konwersji 2 ms

rezystancja wejściowa 200 kΩ

zakres sygnału wspólnego ± 40 V

maksymalny błąd ± 40 mV ±0,35 % mierzonej wartości

izolacja z wewnętrznej szyny, kanały analogowe nie są odseparowane od siebie

wejścia prądowe

zakres 0…19,995 mA

rozdzielczość 12 Bitów / 4,88 µA

obciąŜenie na wejściu

dozwolony pobór mocy

dozwolony prąd

dozwolone napięcie

100 Ω ±0,1 %

≤ 200 mW

-40…+40 mA

-4…+4 V

maksymalny błąd ± 40 µA ±0,35 % mierzonej wartości

izolacja z wewnętrznej szyny, kanały analogowe nie są odseparowane od siebie
