Czujnik Ruchu z Regulacją Podtynkowy 360° IP20

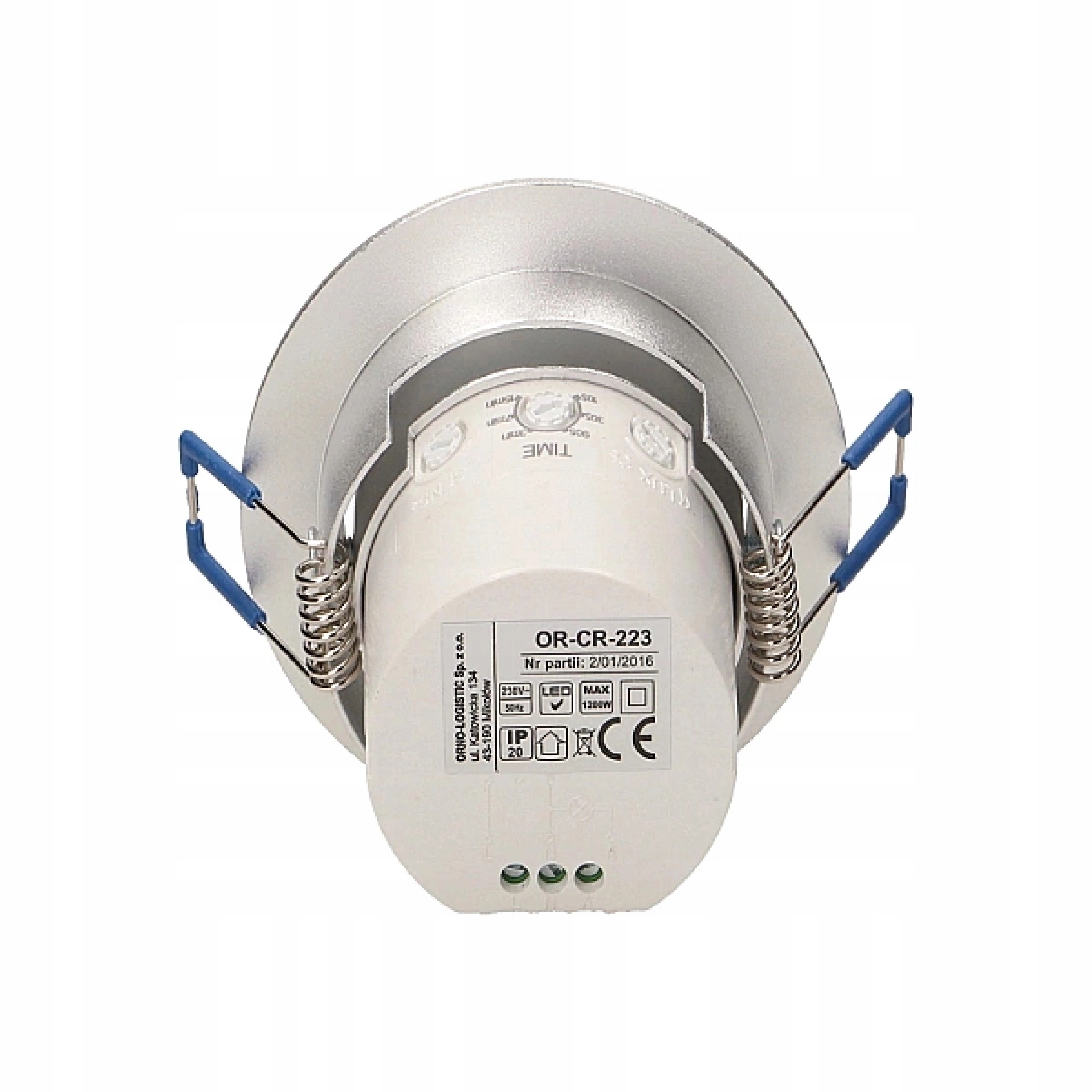

ORNO OR-CR-223

• Typ czujnika: podczerwień
• Montaż: podtynkowy
• Kąt widzenia: 360st.
• Max. obciążenie: 1200W

✔️Czujnik przystosowany do montażu w sufitach podwieszanych, służy do sterowania oświetleniem lub innymi urządzeniami elektrycznymi.

✔️ Typ czujnika: PIR na podczerwień - Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło.

✔️ Czujnik współpracuje z oświetleniem LED-owym.

✔️ Mechaniczna regulacja położenia sensora czujnika.

✔️ Czujnik nie powinien być kierowany na miejsce gdzie może być wykryty ruch zwierząt.

✔️ Czujnik nie powinien być kierowany na oświetlane jasne obiekty (tj. białe) lub będące źródłem ciepła, ponieważ mogą one wpływać negatywnie na pracę czujnika,

Zestaw Zawiera:

• 1 szt. Czujnik Ruchu z Regulacją OR-CR-223

👉LUX - regulacja natężenia światła

• Ustawienie to określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie oczekiwania.
• Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia.
• Czujnik może pracować w dzień, a także w nocy

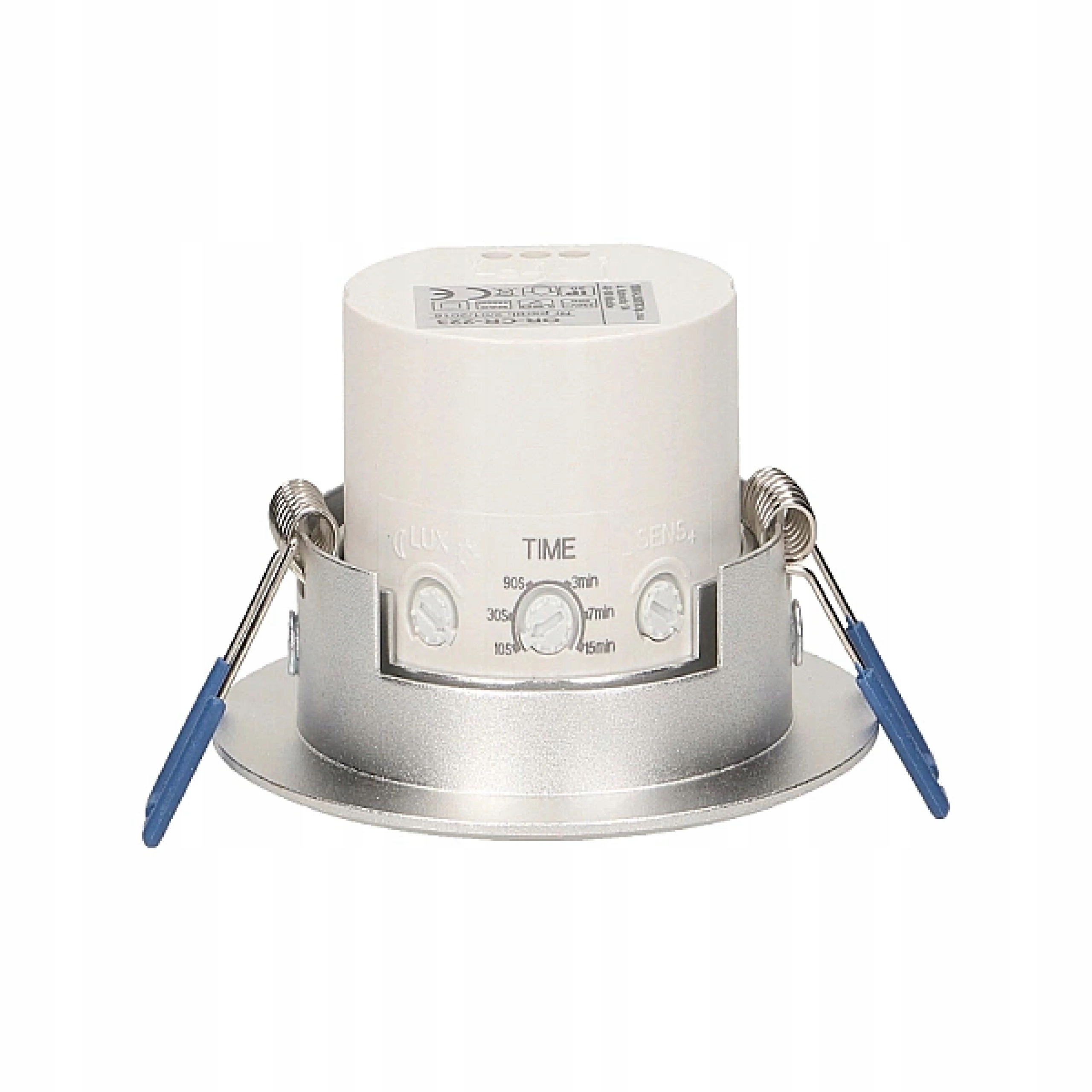

👉 TIME - regulacja czasu świecenia

• Pokrętło umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika.
• Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia.
• Możliwe ustawienia: 10s - 30s - 90s - 3min - 7min - 15min

👉 SENS - regulacja czułości czujnika

Instalacja

1. Wyłącz zasilanie.

2. Sprawdź o

dpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

3. Poluzuj śruby w kostce zaciskowej.

4. Podłącz przewody pod zaciski zgodnie ze schematem podłączenia.

5. Dokręć śruby kostki zaciskowej i załóż na miejsce przezroczystą pokrywę z plastiku.

6. Złóż metalowe sprężyny czujnika pionowo, aż będą leżały równolegle do jego korpusu, a następnie włóż czujnik do przygotowanego otworu w powierzchni montażowej lub skrzynce. Otwór musi

pasować wielkością do czujnika. Zwolnienie sprężyn zamocuje czujnik na miejscu.

7. Załącz obwód zasilania.

8. Dopasuj parametry pracy

iprzetestuj czujnik.

Specyfikacja techniczna:

• Kolor: srebrny
• Typ czujnika: podczerwień
• Montaż: podtynkowy
• Kąt widzenia: 360st.
• Zasięg detekcji: Ø3-6m
• Napięcie zasilania: 230V~, 50Hz
• Max. obciążenie: 1200W
• Stopień ochrony: IP20
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: <32000lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min: 10 sek. 3 sek.; max: 15 min. 2 min.

Wymiary czujnika:

• Średnica: Ø85 mm
• Głębokość: 56,7 mm

Wymiary otworu montażowego: Ø63 mm
