Контроллер IE 28 контроллер печи-котла ШНЕКОВЫЙ ПОДАЧА + ВОЗДУХОДУТ + НАСОС

STEROWNIK IE-28n do kotła z podajnikiem ślimakowym

Polski producent! BARDZO PROSTY W OBSŁUDZE

Sterownik obsługuje:

• PODAJNIK ŚLIMAKOWY
• DMUCHAWĘ
• POMPĘ C.O.

Cechy:

• Anty stop
• Anty zamarzanie
• pamięć funkcji w przypadku braku zasilania,
• 5 trybów pracy: Ręczny (aktywacja tylko gdy sterownik znajduje się w trybie Stop), Stop, Grzanie, Podtrzymanie, Alarm.

_______________________________

Opis przedmiotu:

Mikroprocesorowy regulator „ ” przeznaczony jest do sterowania nadmuchem, pompą c.o. i podajnikiem ślimakowym w kotłach na paliwa stałe. Jego zadanie polega na utrzymaniu na kotle temperatury zadanej. Regulator może pracować w jednym z pięciu trybów: Ręczny (aktywacja tylko gdy sterownik znajduje się w trybie Stop), Stop, Grzanie, Podtrzymanie, Alarm.

Regulator "IE-28n" obsługuje:

• PODAJNIK ŚLIMAKOWY
• DMUCHAWĘ
• POMPĘ C.O.

Menu główne

• TEMP. ZADANA zakres regulacji 35-80°C.
• CZAS PODAWANIA zakres regulacji 1-500 sekund
• PRZERWA PODAWANIA zakres regulacji 1-500 sekund
• PRZERWA PODTRZYMANIA zakres regulacji 1-500 minut
• MOC DMUCHAWY zakres regulacji 1-100%

Menu serwisowe

Sterownik został wyposażony w dodatkowe menu serwisowe w celu dopasowania parametrów sterownika do indywidualnych potrzeb.

• CZAS PRZEDMUCHU - zakres regulacji 1-500sekund - parametr określa jak długo ma pracować dmuchawa po zakończeniu podawania opału w trybie podtrzymania
• HISTEREZA KOTŁA - zakres regulacji 1-5°C
• CZAS PRZESYPYWANIA - zakres regulacji 1-500 sekund parametr ten określa czas na jaki ma się załączyć podajnik jeśli na czujniku podajnika zostanie przekroczona TEMPERATURA ALARMU PODAJNIKA
• TEMPERATURA WYŁĄCZENIA REGULATORA OFF, 10-50°C, OFF-wyłączenie funkcji - poniżej określonej temperatury sterownik wyłączy tryb Grzanie i przejdzie automatycznie w tryb Stop
• TEMPERATURA ALARMU PODAJNIKA - zakres regulacji OFF, 50-80°C
• OFF - wyłączenie funkcji
• TEMPERATURA ZAŁĄCZENIA POMPY C.O. - zakres regulacji 10-80°C, histereza wyłączenia 3°C.

Regulator posiada niezależne dodatkowe zabezpieczenie termiczne, które bezwzględnie odcina obwód wentylatora gdy temp. kotła przekroczy 90*C. Zabezpieczenie termiczne umieszczone jest w rurce miedzianej razem z czujnikiem temperatury co gwarantuje że na termiku zawsze będzie taka temperatura jak na kotle.

Dodatkowo regulator wyposażony jest w funkcje tj:

• Pamięć funkcji podczas braku zasilania w przypadku braku zasilania wszystkie funkcje ustawione przez użytkownika zostają zapamiętane
• Anty stop funkcja ta zapobiega zatarciu pompy w sezonie letnim gdy jest ona nieużywana. Regulator co 10 dni załącza pompę na 10sekund.
• Anty zamarzanie zapobiega zamarznięciu wody w instalacji C.O. załączając pompę poniżej 7°C.

W przypadku uszkodzenia czujnika sterownik wyłącza dmuchawę i załącza pompę c.o. by zapobiec przegrzaniu kotła!!

Maksymalne obciążenie wyjść:

• Pompa CO - 100W
• Dmuchawa - 100W
• Podajnik - 100W

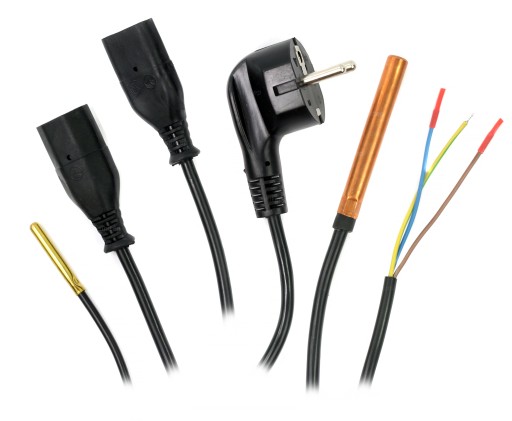

Długość przewodów (od lewej):

• czujnik podajnika - 2 m
• podajnik - 0,6 m
• dmuchawa - 0,6 m
• zasilanie - 1,5 m
• czujnik temp. kotła - 0,6 m
• pompa c.o. - 1,5 m

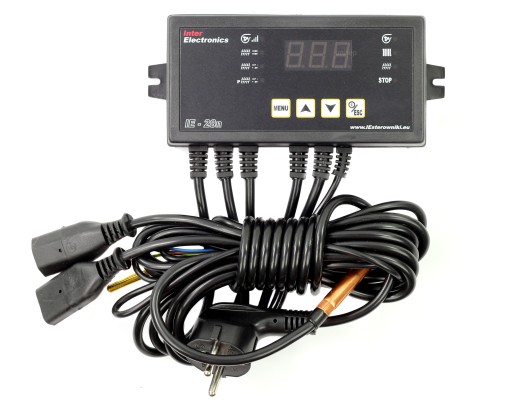

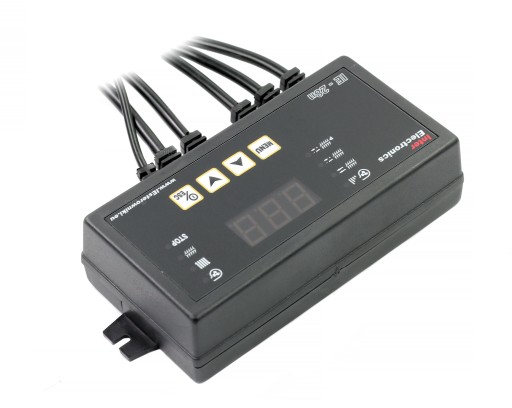

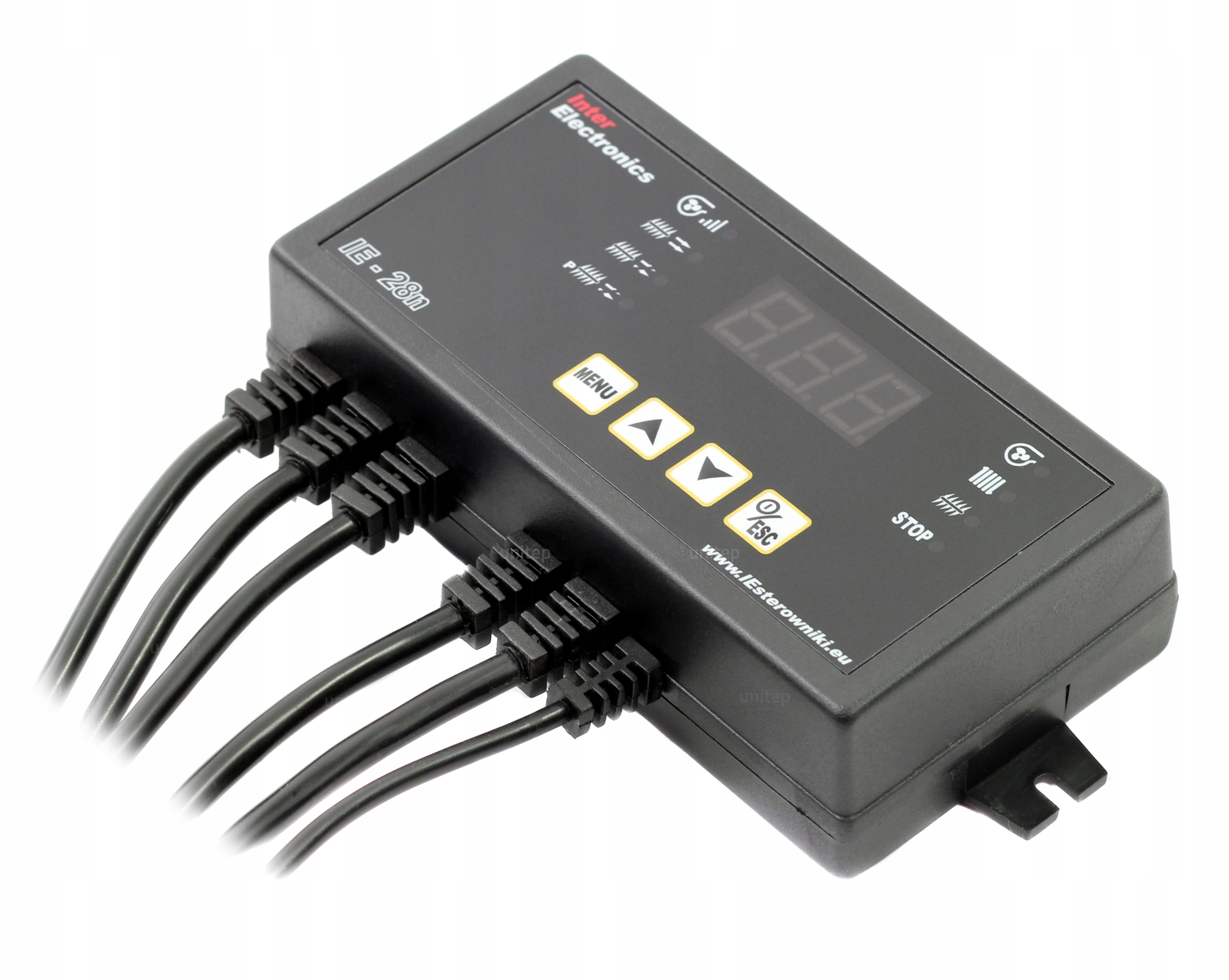

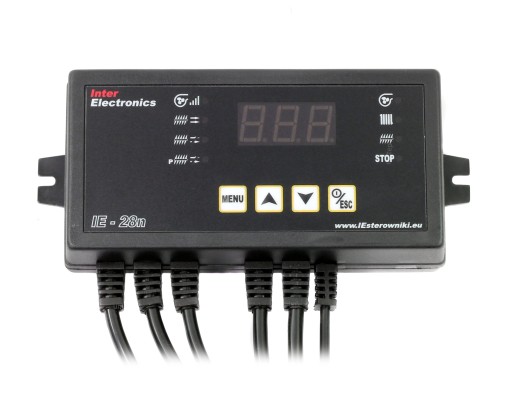

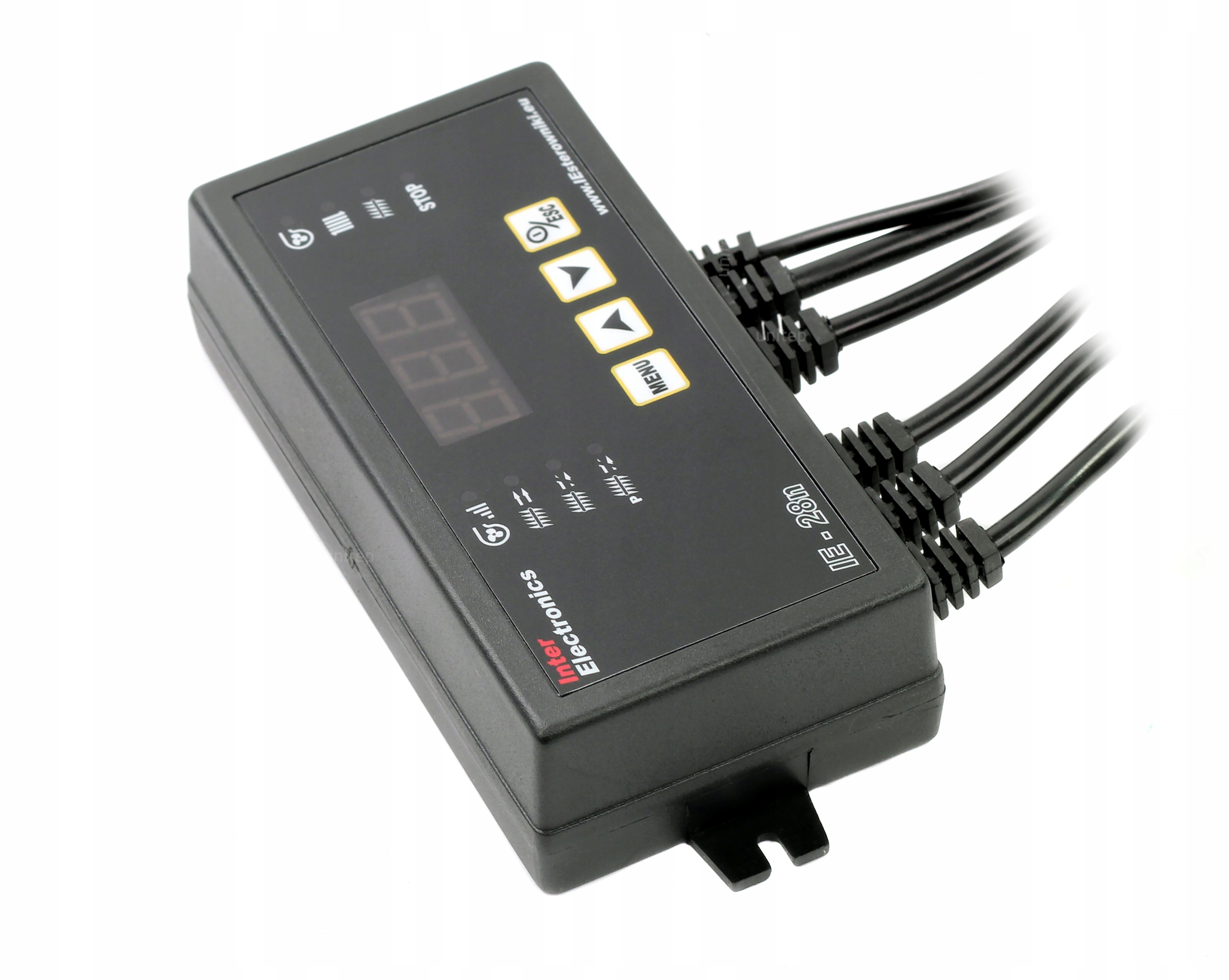

Galeria zdjęć:

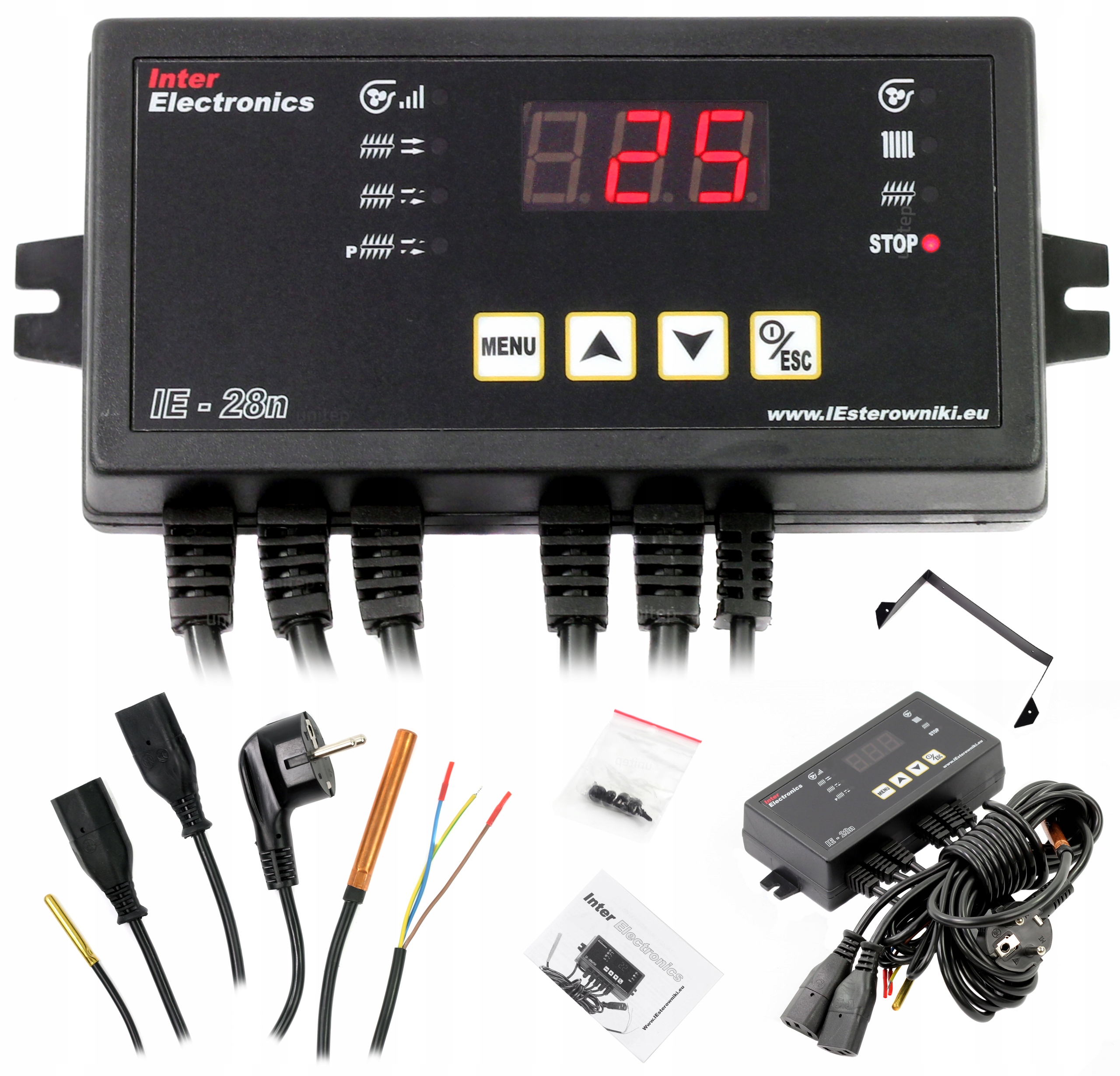

Co otrzymujesz po zakupie?

• sterownik IE-28n do kotła z podajnikiem ślimakowym,
• wspornik,
• wkręty.
