БЫСТРОСОЕДИНИТЕЛЬ ЕВРОПРОГРАММА M18 ШЛАНГ 1/2

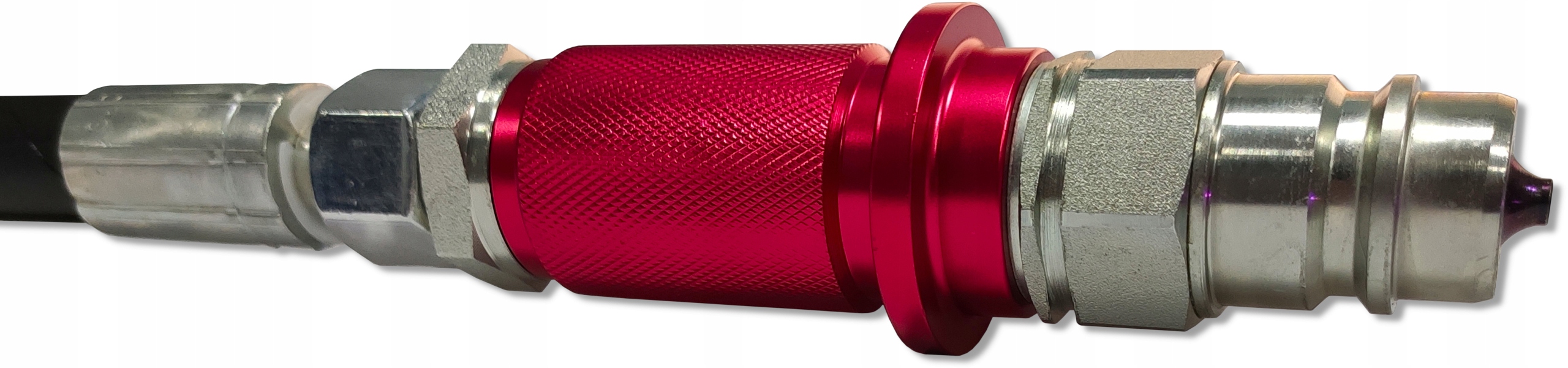

WTYCZKA EURO M18x1,5 + PODKŁADKA ZE ZNACZNIKIEM CZERWONYM ORAZ NYPLEM M18 NA PRZEWÓD HYDRAULICZNY G1/2"

KOD SKRAW-MET: [8328]

Szybkozłącza EURO służą do szybkiego łączenia i rozłączania poszczególnych linii hydraulicznych, bez ryzyka wycieków i dostania się zabrudzeń do układu.

Bardzo pomocne przy wielokrotnym podłączaniu i rozłączaniu różnych maszyn i urządzeń zasilanych z jednego napędu hydraulicznego, np. ciągnika.

Znacznik aluminiowy (czerwony) pozwala na estetyczne oznaczenie poszczególnych linii hydraulicznych.

W skład kompletu wchodzi:

• Szybkozłącze hydrauliczne wtyczka EURO gwint M18x1,5
• Znacznik aluminiowy (CZERWONY) G1/2" - M18x1,5
• Nypel z O-ringiem G1/2" - M18x1,5
• Podkładka M18

W SKŁAD KOMPLETU NIE WCHODZI PRZEWÓD HYDRAULICZNY.

Zastosowanie:

Komplet doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywane w rolnictwie, sadownictwie, leśnictwie, budownictwie czy szeroko pojętym przemyśle.

Specyfikacja techniczna złącza EURO:

• Gwint zewnętrzny: 18x1.5
• Typ szybkozłącza: euro norma ISO
• Rodzaj szybkozłącza: wtyczka
• Typ gwintu: krótki, zewnętrzny

Materiał:

stal spawalna, galwanizowana odporna na korozję

Specyfikacja techniczna znacznika:

• Calowy gwint wewnętrzny (po lewej stronie znacznika): G1/2"
• Metryczny gwint wewnętrzny (po prawej stronie znacznika): M18x1,5
• Długość całkowita: 63mm
• Szerokość zewnętrzna: 29mm
• Szerokość zewnętrzna kołnierzyka: 39mm

Materiał:

aluminium

Specyfikacja techniczna nypla:

• Kąt stożka zaciskowego: 24° (typowy dla normy polskiej)
• Długość całkowita H: 34,5mm
• Średnica nominalna przelotu: 10mm
• Gwint G1 od strony korpusu:  zewnętrzny calowy 1/2"
• Gwint M2 od strony przewodu: zewnętrzny metryczny 18x1.5
• Wersja przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny
• 1CB-18-08WD

Materiał:

stal spawalna, galwanizowana odporna na korozję

Specyfikacja techniczna podkładki:

Pasuje do zewnętrznej średnicy gwintu w przedziale 17,6 - 18 mm

Wymiary podkładki:

• średnica wewnętrzna: 18,7mm
• średnica zewnętrzna: 26mm
• grubość: 1,5mm

Materiał:

metal i guma
