ПОЛНЫЙ ГЕНЕРАТОР URSUS C360 C-360 14В 50А

ALTERNATOR C-360 14V 50A

KOD SKRAW-MET: [2514]

Alternator jest źródłem energii elektrycznej, przeznaczonym do pracy w układzie równoległym wraz z akumulatorem instalacji elektrycznej pojazdów / maszyn rolniczych. Służy do ładowania akumulatora.

Jest to kompletny alternator dedykowany do maszyn rolniczych URSUS C-355, C-360, C-4011. W jego skład wchodzi:

• obudowa,
• koło pasowe wraz z wiatraczkiem,
• stojan (uzwojenie)
• wirnik
• regulator napięcia,
• szczotki
• plastikowa osłona
• komplet łożysk
• komplet elementów do przymocowania wraz z tulejką.

Specyfikacja techniczna:

Napięcie znamionowe: 14 V

Prąd znamionowy: 50 A

Moc nominalna: 700 W

Znamionowa prędkość obrotowa: 2500 obr/min

Maksymalna prędkość obrotowa: 6000 obr/min

Koło pasowe: pojedyncze

Poprawna praca alternatora przewidziana jest w temperaturze otoczenia od -40°C do +45°C oraz wilgotności 90%.

Montaż alternatora:

Uwaga! Przed montażem alternatora należy odłączyć akumulator w układzie. Podczas montażu alternatora należy:

1. Usunąć z alternatora wszelkie środki konserwujące za pomocą szmat zmoczonych benzyną i osuszyć;
2. Zamontować alternator na wsporniku silnika, nie dociągając całkowicie śrub mocujących go do bloku;
3. Założyć pasek napędowy na koło pasowe alternatora i wyregulować jego naciąg;
4. Ustawić alternator w optymalnym położeniu i dociągnąć śruby mocujące;
5. Podłączyć przewody do alternatora zgodnie ze schematem instalacji elektrycznej pojazdu;
6. Podłączyć klemy akumulatora oraz odpalić pojazd.

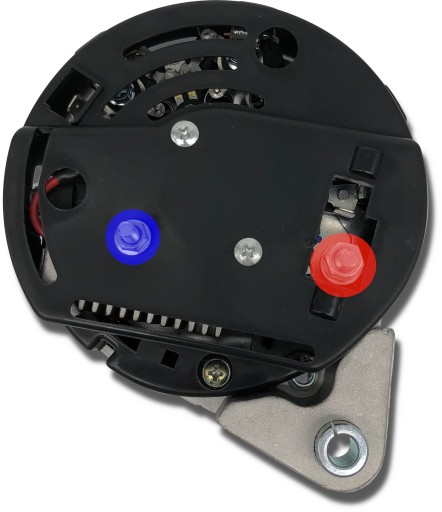

Czerwonym kolorem zaznaczone zostało miejsce w które należy podłączyć przewód prądowy, niebieskim wyjście do lampki kontrolnej.

Uwaga! Słaby naciąg paska prowadzi do zmniejszenia mocy oddawanej przez alternator i do niedoładowania akumulatora. Nadmierny naciąg paska prowadzi do znacznego przegrzewania się łożysk alternatora i ich przedwczesnego uszkodzenia.

Uwaga! Montaż paska na kole pasowym alternatora winien być wykonany bez stosowania narzędzi, posiadających ostre krawędzie.
