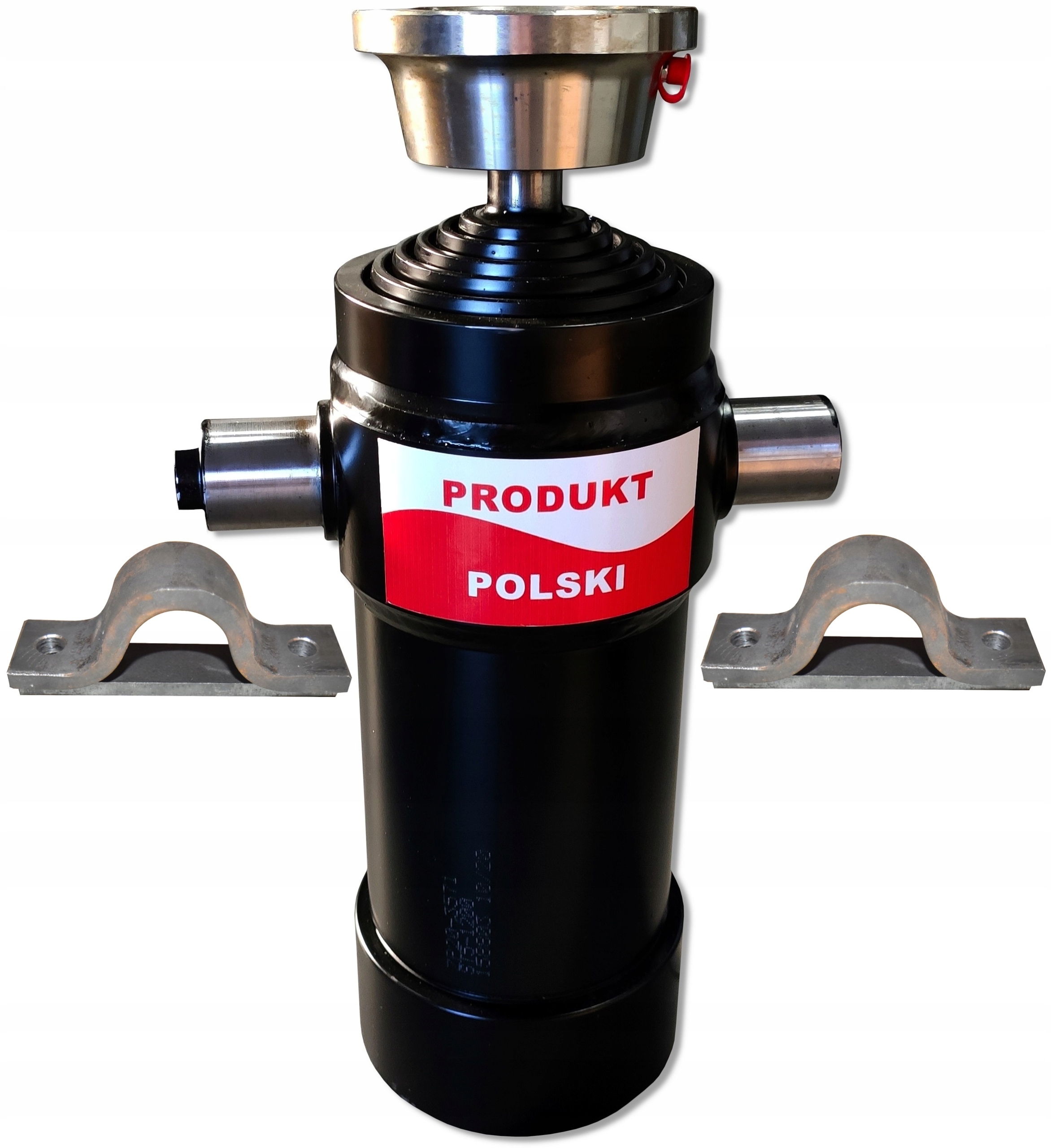

ОПРОКИДЫВАЮЩИЙ ЦИЛИНДР 1200 мм 10T ЗАДНИЙ + КРЕПЛЕНИЯ

Siłownik Hydrauliczny Polski o skoku 1200 mm wraz z gniazdem oraz dwoma mocowaniami Fi 40mm

KOD SKRAW-MET: [7386]

Producent: Skraw-Met

_________________________________________________________

Warto wiedzieć dokonując wyboru dostawcy siłownika

Zdjęcia oraz obrazki przedstawiają tylko zewnętrzny wygląd siłowników. Najważniejsze elementy, które rzutują na jakość oraz prawidłowe działanie siłownika przez długi czas ukryte są w środku (wzmocnione uszczelnienia, dławica, tłoczysko oraz wysoka jakość rury). Wszystkie nasze siłowniki zapewniają najwyższą jakość tych elementów. Wybierając produkt z naszego asortymentu dokonujesz dobrego i mądrego wyboru oraz towaru pochodzącego z polskiej fabryki.

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

Dzięki swojej budowie w postaci 5 wysuwów siłownik doskonale sprawdza się w pojazdach z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Siłownik montowany w przyczepkach, samochodach ciężarowych oraz dostawczych pojazdach specjalistycznych. Ze względu na swoją budowę stosowany w przyczepach z wywrotem na tył.

Jest możliwość dokupienia kołyski co daje nam opcję wywrotu na 3 strony.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Maksymalny udźwig 10 ton.

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniom zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

Specyfikacja techniczna:

• Pięciostopniowy,
• Długość siłownika w stanie spoczynku 415 mm,
• Skok siłownika 1200 mm
• Długość siłownika całkowicie rozsuniętego 1615 mm,
• Średnica siłownika 128 mm,
• Przyłącze olejowe gwint wewnętrzny M22x1,5

Zapotrzebowanie oleju: 5,7 litrów

Maksymalne ciśnienie robocze: 160bar

Ciśnienie rozruchu: 0,5 MPa

Prędkość rozsuwania/składania tłoków: 0,5m/s

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Gniazdo fi 45 mm

Gniazdo przeznaczone jest do siłowników stosowanych w przyczepach, samochodach, przyczepkach, maszynach rolniczych, posiadających wywrót.

Specyfikacja techniczna:

• Gniazdo na kulę o średnicy 45 mm.
• Wysokość gniazda 45 mm.

Zabezpieczane dwiema panewkami plus pierścień segera.

Gniazdo smarowane przez kalamitkę

Mocowanie siłownika FI 40

Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub, lub można przyspawać.

Mocowanie idealnie spasowane z naszymi siłownikami i kołyskami.

Specyfikacja techniczna:

Szerokość otworu 40 mm,

Średnica otworów montażowych 14 mm,

Mocowanie składa się z dwóch elementów.
