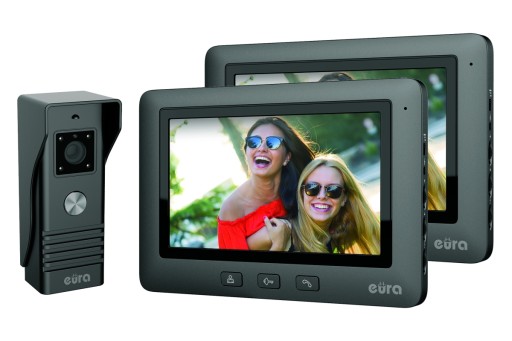

КОМПЛЕКТ ВИДЕОДОМОНА 2, ДВЕ МОНИТОРА 7" GATE

WIDEODOMOFON  "EURA" VDP-45A3 ALPHA

⭐ 2 monitory LCD 7'' w zestawie

⭐ zwalnianie elektrozaczepu przy furtce

⭐ 16 melodii dzwonka do wyboru

⭐ regulacja parametrów obrazu

⭐ kaseta z daszkiem odporna na czynniki atmosferyczne

⭐ białe oświetlenie otoczenia kasety zew.

⭐ 2 zasilacze sieciowe VZA-63A3 w zestawie

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony marki "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

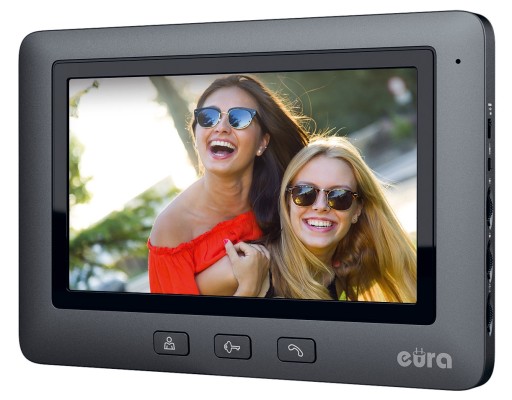

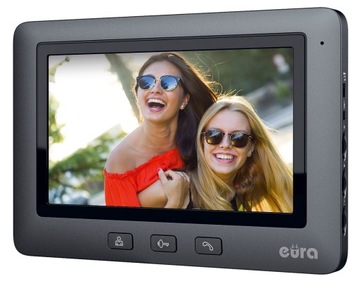

MONITOR "EURA" VDA-45A3

Umożliwia obsługę jednego wyjścia poprzez bezpośrednie sterowanie ryglem elektromagnetycznym, a ekran LCD o przekątnej 7'' zapewnia znakomitą jakość obrazu. Ponadto umożliwia regulację głośności oraz ustawienia parametrów obrazu. Urządzenie umożliwia wybór 1 z 16 melodii gongu.

SPECYFIKACJA TECHNICZNA

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Ilość obsługiwanych wyjść: 1
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 141 x 209 x 19 mm
• Waga netto monitora: 400 g

KASETA ZEWNĘTRZNA VDA-78A3

Wyposażona w daszek ochronny kaseta zewnętrzna, o współczynniku ochrony IP44 umożliwia prawidłową pracę wideodomofonu nawet w trudnych warunkach atmosferycznych. Wysokiej jakości kamera zapewnia doskonałe parametry obrazu, również w nocy - dzięki 4 diodom LED umożliwiającym podgląd otoczenia kasety zewnętrznej przy niedostatecznym natężeniu oświetlenia.

SPECYFIKACJA TECHNICZNA

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,2 W / 5 W
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 50º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 4 diody LED - światło białe
• Daszek ochronny: Tak
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -15ºC ~ +50ºC
• Wymiary kasety zewn. (W x SZ x G): 127 x 51 x 47 mm
• Waga netto kasety: 185 g

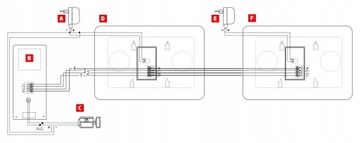

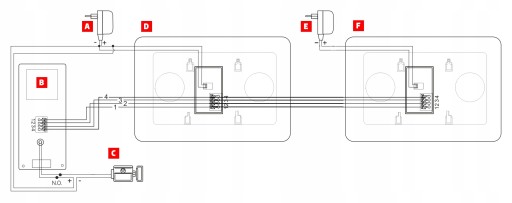

SCHEMAT PODŁĄCZENIOWY

LEGENDA:

• A. Zasilacz DC 12V
• B. Kaseta zewnętrzna
• C. Elektrozaczep
• D. Monitor
• E. Zasilacz DC 12V
• F. Monitor

Uwaga: W przypadku posiadania instalacji elektrycznej, w której przewody przekraczają 15 m zalecana jest wymiana zasilacza na jeden wspólny o natężeniu prądu nie mniejszym niż 4,5A.

Zasilacz elektrozaczepu nie jest elementem składowym zestawu.

NAJCZĘŚCIEJ ZADAWANE PYTANIA

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 4,5A

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ rygiel zasilany jest z pozycji monitora.

6. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
