ИСТОЧНИК ПИТАНИЯ USB-ЗАРЯДНОЕ УСТРОЙСТВО QC 5 В 9 В 12 В RT0143

ELE0000036

PRZETWORNICA NAPIĘCIA - SZYBKA ŁADOWARKA USB QC 2.0/3.0

RT0143

Przetwornica podwyższająca napięcie DC-DC może być wykorzystana do wszelkich urządzeń wymagających szybkiej ładowarki ze standardowym portem USB typu B obsługującej QC 2.0/30.

Zakres napięć wejściowych od 2,8 do 4,5V DC.

Wartość napięcia wyjściowego 5V. Po wykryciu urządzenia z funkcją QC ładowarka przełącza się na napięcie: 4,5V do 12V zgodnie z protokołem

Sterownik przetwornicy układ TPS61088A obsługuje tryby szybkiego ładowania. W momencie wykrycia sygnału wyzwalającego otrzymanego od podłączonego urządzenia np. smartfona przechodzi w tryb szybkiego ładowania podwyższając napięcie wyjściowe.

Przykładowe zastosowania: jeśli mamy pod ręką źródło napięcia stałego w postaci baterii litowej 3,7V to w prosty i tani sposób możemy zbudować szybką ładowarkę USB. Oferowany moduł ładowarki USB idealnie nadaje się do zabudowy wraz z ogniwem (akumulatorkiem) będącym źródłem zasilania.

Układ FP6601Q integruje protokół szybkiego ładowania HiSilicon i protokół szybkiego ładowania interfejsu Qualcomm QC2.0/3.0 USB, który może szybko ładować urządzenia obsługujące protokoły FCP i QC2.0/3.0.

Oprócz obsługi standardu USB BC1.2 obsługuje także urządzenia FOR Apple i FOR Samsung. Układ może automatycznie wykryć, czy aktualnie podłączone urządzenie jest urządzeniem QC2.0/3.0 lub FCP, aby automatycznie wyregulować napięcie.

Parametry techniczne:

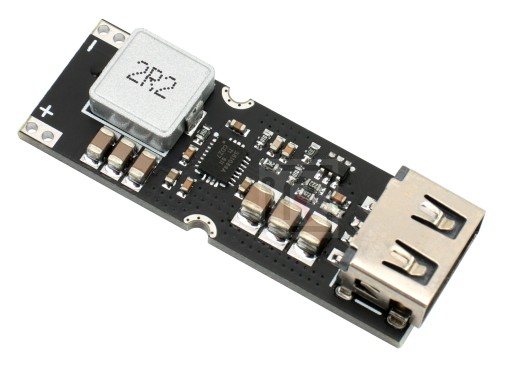

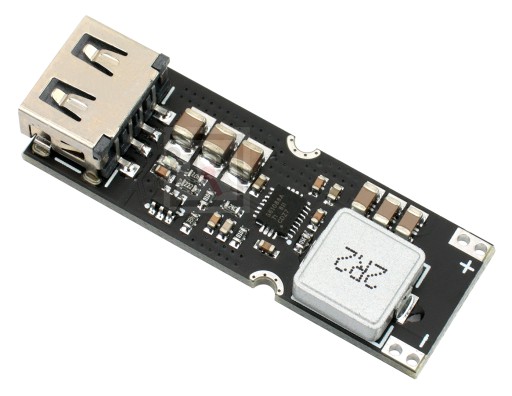

• moduł szybkiej ładowarki USB typu B
• główny układ kontrolny: TPS61088A
• chip identyfikacyjny: FP6601Q
• napięcie wejściowe: 2,8V do 4,5V
• prąd wejściowy: 8A (max)
• moc wyjściowa: 24W (max)
• napięcie wyjściowe: 5V - w przypadku otrzymania sygnału wyzwalającego uruchamiany jest jeden z trybów szybkiego ładowania w zakresie napięć od 4,5V do 12V
• prąd wyjściowy: 5V/3A, 9V/2A, 12V/2A - dobierany automatycznie
• obsługuje tryby szybkiego ładowania: Qualcomm: Quick Charge QC2.0, Qualcomm: Quick Charge  QC3.0, Fast Charge Protocol FCP, Huawei FCP, tryb DCP
• wydajność wynosi do 93%, przy typowych parametrach 90%
• wejście: otwory do przylutowania przewodów
• płytka drukowana dwustronna z metalizacją otworów
• waga modułu: ok. 7 g
• wymiary: 46 x 16 x 8 mm
