НАБОР ЛАЗЕРНОГО ПЛОТТЕРА С ЧПУ ACRO 1010 DIY V-SLOT 2 Вт

SUPER ZESTAW :

PLOTER ACRO 1010 OPENBUILDS + LASER 2W OptLaser  + Okulary

ZESTAW  DO SAMODZIELNEGO ZŁOŻENIA

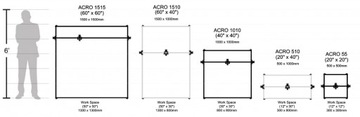

ROZMIAR ZEWNĘTRZNY ACRO 1010 to  1000x1000 mm (bez silników)

POLE ROBOCZE ACRO 1010 to 800x800 mm

Zestaw w niniejszej aukcji zawiera :

• Laser PLH3D-2W marki OptLaser
• Okulary do pracy z laserem
• Części zestawu mechanicznego ACRO 1510 (opis niżej)
• 3 silniki NEMA 17
• Zasilacz 24V/350W + przewód
• 4 wyłączniki krańcowe Xtension Limit Switch
• Zestaw przewodów (3 i 4 żyłowe)

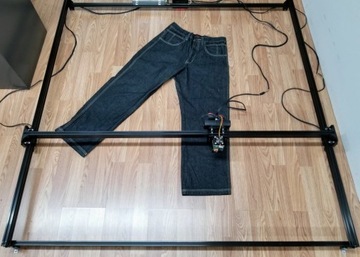

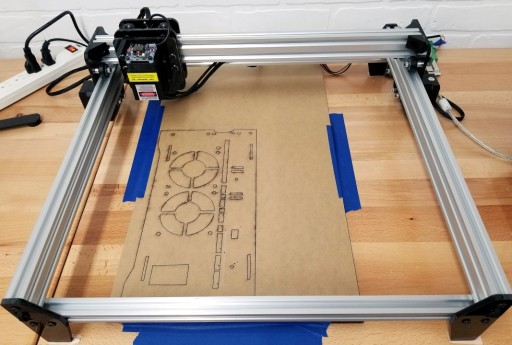

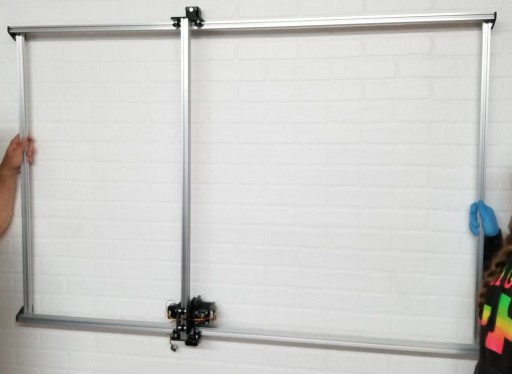

ACRO JEST 2 OSIOWĄ JEDNOSTKĄ OPARTĄ O PROFILE ALUMINIOWE V-SLOT ORAZ AKCESORIA OPENBUILDS.

Acro jest lekką , prostą w budowie konstrukcją, która idealnie nadaje się do pracy z laserami.

Konstrukcja posiada dwie ruchome osie X oraz Y.

ACRO to wszechstronny system modułowy, który umożliwia precyzyjne pozycjonowanie wielu różnych lekkich narzędzi i osprzętu.

System ACRO składa się z systemu V-Slot OpenBuilds i posiada unikalną możliwość rozbudowy, tworzenia różnych konfiguracji dostosowanych do Twoich potrzeb.

Wybierz rozmiar, który odpowiada Twoim oczekiwaniom!

Ciekawostki techniczne:

• Rozdzielczość/Dokładność 4,5 mikrona - wyższa o 30% w porównaniu z innymi systemami w swojej klasie
• Możliwość ręcznej regulacji płytki mocującej laser (oś  Z)
• Dostępne w kolorze czarnym lub srebrnym
• Płytka mocująca zawiera otwory montażowe dla wielu przystawek i narzędzi
• Szybki czas montażu

CO ZAWIERA ZESTAW MECHANICZNY:

Zestaw zawiera wszystkie komponenty mechaniczne potrzebne do samodzielnej budowy plotera ACRO 55.

• Docięte na wymiar profile aluminiowe V-SLOT 2020 (kolor srebrny)
• Docięte na wymiar profile aluminiowe V-SLOT 2040 (kolor srebrny)
• Nakrętki HEX M5
• Zestaw śrub M5 z płaskim łbem
• Wpusty rowkowe T-NUT M5
• Wpusty rowkowe Drop-in T-NUT M5
• Zestaw rolek Solid V
• Łączniki narożne
• Wkręty samogwinujące
• Koła zębate (3szt) GT2-2M (14 zebów)
• Pasek GT2
• Zestaw płytek  ACRO (wykonane z tworzywa)
• Zaślepki boczne do rowków profili
• Narożniki L
• Dystanse aluminiowe
• Podkładki

UWAGA! NA INNYCH NASZYCH AUKCJACH ZNAJDĄ PAŃSTWO ZESTAWY ACRO Z PEŁNYM OSPRZĘTEM!

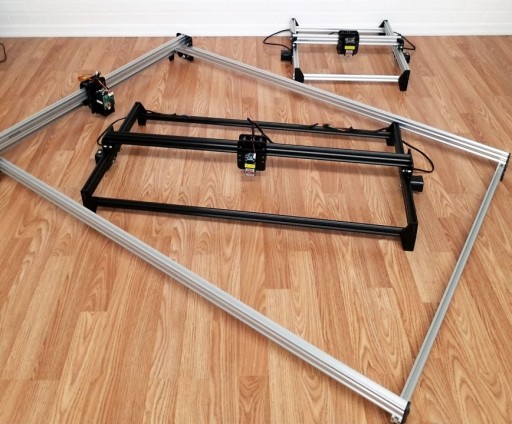

PLOTER ACRO ZNAJDĄ PAŃSTWO W RÓŻNYCH KONFIGURACJACH I ROZMIARACH NA POZOSTAŁYCH NASZYCH AUKCJACH.

Możliwość zainstalowania/przytwierdzenia lasera do płyty montażowej systemu ACRO

Na rynku jest dostępnych wiele różnych typów laserów umożliwiających wypalanie w elementach.

Zapoznaj się zawsze przed zakupem ze specyfikacją lasera tak aby spełnił on Twoje oczekiwania.

Istotnymi elementami jest moc lasera oraz obsługa PWM.

Płytka montażowa umożliwia instalację wielu typów laserów jeśli jednak Twój laser posiada inny rozstaw otworów montażowych, bez problemu możesz nawiercić w płycie otwory umożliwiające montaż.

Pamiętaj aby przy pracy z laserem zadbać o ochronę oczu oraz zachować wszystkie niezbędne środki ostrożności.

Do zestawu  należy osobno nabyć m.in :

• STEROWNIK  (Zalecamy BlackBox OpenBuilds, DUET2, Arduino + CNC SHIELD (UWAGA! WYMAGAĆ MOŻE ZMIANY ZASIALCZA NA 12V)

Laser Hobbystyczny PLH3D-2W OptLaser

Najmniejsza ale i mocna głowica laserowa z serii PLH3D.

Model PLH3D-2W to głowica o średniej mocy wyposażona w diodę laserową 450nm i soczewkę o wysokiej rozdzielczości.

Lekka konstrukcja (70g) pozwala na montaż głowicy lasera nawet na małych i delikatnych jednostkach.

Sterownik wyposażony w diodę LED informuje użytkownika kiedy laser jest "uruchomiony".

Soczewka lasera grawerującego jest zainstalowana i wyregulowana do ogniskowania na wysokości 60mm. Jest to optymalna odległość umożliwiająca szybką pracę z różnymi materiałami zarówno w celu grawerowania jak i cięcia.

System kontroli temperatury wyłączy głowicę lasera w przypadku przekroczenia temperatury krytycznej a mały sterownik zainstalowany bezpośrednio na głowicy poprawia prędkość modulacji diody!

Modulacja analogowa umożliwia sterowanie mocą lasera w zakresie 0V (laser OFF) , 5V(laser ON), 2V (laser ok. 40% mocy).

Laserem można również sterować TTL przy napięciu od 0 do 5V.

Aby modulować moc przez PWM, częstotliwość podstawowa powinna oscylować w zakresie od 5 do 10 kHz.

DANE TECHNICZNE:

• Wymiar: 30x30x68.5mm
• Rodzaj plamki przy 60mm: 0.07 x 0.15mm
• Zakres napięcia wejściowego modulacji: 0-5V
• Temperatura pracy: 0-40 C
• Odległość robocza: 30 - 120 mm
• Rozmiar plamki przy 30mm : 0.07x0.1 mm
• Napięcie wejściowe: 12-24V
• Max. pobór energii: 16W
• Typ modulacji: Analogowe/TTL
• Rozstaw otworów montażowych: 20mm
• Waga: 70g
• Długość fali diody laserowej: 445  m  (+/-10nm)
• Moc optyczna diody : 2W

Laser hobbystyczny PLH3D-2W umożliwia wycinanie lub grawerowanie  takich materiałów jak:

• Drewno
• Papie
• Skóra
• Tektura
• inne

Laser idealnie nadaje się do doświetlania/naświetlania płyt pokrytych światłoczułą powierzchnią co daje możliwość szybkiego prototypowania PCB!

GŁÓWNE ZALETY GŁOWICY PLH3D-2W

• Możliwość instalacji i dostosowania do większości producentów drukarek 3D i maszyn CNC
• Nie wymaga dodatkowego chłodzenia
• Prosta instalacja
• Sterownik zintegrowany z głowicą

Seria laserów PLH3D może współpracować z drukarkami 3D i frezarkami takich producentów jak :

• V-SLOT ACRO PLOTER OPENBUILDS
• V-SLOT Frezarki CNC ( LEAD CNC, WorkBee, Sphinx, MiniMill i inne)
• CNC Shark
• GeckoDrive 540
• MYDIYCNC
• Shapeoko 2
• Shapeoko 3
• Stepcraft
• Ulepszenie X-Carve
• Zen Toolworks
• Azteeg X3
• Lulzbot
• MakerBot Thing-O-Matic
• MakerBot Replicator1 i Clones
• MakiBOX
• MakerGear M2
• Replikator 2 i 2X
• RepRap - Melzi Board
• RepRap - RAMPS 1.4
• RepRap - RUMBA
• Ultimaker 1 / 2
• Velleman K8200

Uwaga:

• Pamiętaj, że to nie jest zabawka.
• Promieniowanie laserowe jest niebezpieczne, nawet gdy jest rozproszone lub odbite od jakiejkolwiek powierzchni.
• Zawsze używaj odpowiedniego ochronnego filtra laserowego na maszynie CNC dedykowanego do 430 - 480 nm, aby uniknąć odbitego promieniowania.
• Nigdy nie kieruj głowicy lasera na ludzi lub zwierzęta.
• Nie dotykaj wiązki, może to spowodować oparzenia.
• Nie patrz na belkę lub punkt wiązki podczas cięcia materiału.
• Promieniowanie laserowe - Unikaj narażenia oczu lub skóry na bezpośrednie lub rozproszone promieniowanie.
• Produkt laserowy klasy 4.

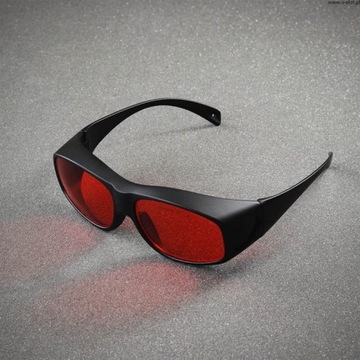

Okulary do pracy z laserem (450nm)

Okulary pomagają w zmniejszeniu prawdopodobieństwa dotarcia światła laserowego do oczu użytkownika.

Produkt bloguje światło ultrafioletowe, zielone, fioletowe i niebieskie (190 - 540nm).

Produkt zwiększa ochronę przed rozproszonym światłem

- Posiada certyfikat CE

- OD 7+ w zakresie o 190 do 540 nm

- Transmisja światła widzialnego 50%

Ważne jest, aby pamiętać, że okulary laserowe mogą być pomocne przy pracy z laserem szczególnie zapobiegając dotarciu światła rozproszonego to nie dają pełnej  ochrony oczu.

Użytkownik nie powinien polegać na nich w celu pełnej ochrony przed wiązką wpadającą do oka bezpośrednio lub pośrednio.

Zalecane jest podjęcie dodatkowych środków ostrożności podczas pracy z laserem.

Osoba pracująca z laserem powinna być odpowiednio przygotowana i wyszkolona do pracy z laserem.

Nie należy stosować półśrodków i tanich zamienników jako alternatywy.
