Kurtyna powietrzna elektryczna VTS WING E150EC 3w1

Elektryczna kurtyna powietrza

VTS WING E150 EC

w zestawie 3w1 z:

- inteligentnym sterownikiem WING EC

- dedykowanymi uchwytami montażowymi WING 150/200

Kurtyna WING E150 EC podstawowe informacje:

• Silnik: EC (elektronicznie komutowany)
• Maks. szerokość drzwi (1 urządzenie): 1,5 [m]
• Maks. wysokość drzwi: 3,7 [m]
• Max. wydajność powietrza: 3150 [m3/h]
• Zakres mocy grzewczej: 4/12 lub 8/12 [kW]
• Napięcie zasilania:  ~400/3/50 [V/ph/Hz]
• Moc grzałek elektrycznych: 4 i 8 [kW]
• Prąd znamionowy grzałek elektrycznych: 6/11,3/maks.17,3 [A]
• Moc silnika (EC): 0,3 [kW]
• Prąd znamionowy (silnik EC): 1,3 [A]
• Waga urządzenia: 30,5 [kg]
• Stopień ochrony: IP20
• Producent: VTS

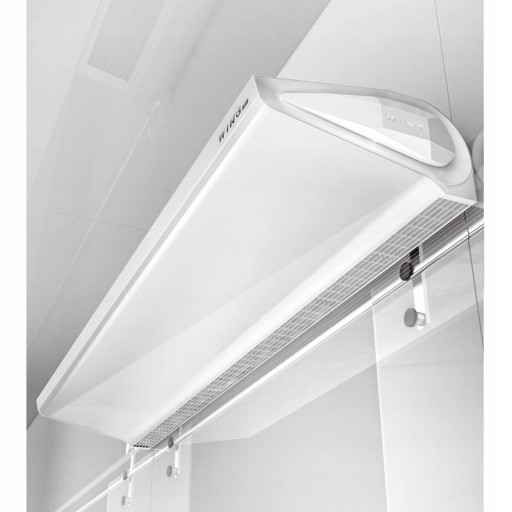

Kurtyna powietrzna WING to urządzenia nowej generacji, stworzone z zamiłowania do lekkości formy i nowoczesnego wzornictwa. Minimalistyczna bryła obudowy przypomina piękne, a zarazem doskonałe w swojej prostocie skrzydło szybowca.

Do czego służy kurtyna powietrza?

Jej zadaniem jest stworzenie bariery powietrznej izolującej dwa środowiska: zewnętrzne i wewnętrzne.

Na zewnątrz kurtyna powietrzna zatrzymuje:

• ciepłe lub zimne powietrze (w zależności od pory roku)
• kurz
• owady
• spaliny i dym
• brzydkie zapachy

Wewnątrz natomiast kurtyna powietrza pozwala nam zatrzymać:

• ogrzane lub schłodzone powietrze - w zależności od zapotrzebowania
• czyste, wolne od zanieczyszczeń powietrze

Dzięki zastosowaniu kurtyny powietrznej, użytkownik oszczędza, przede wszystkim swoje pieniądze z uwagi na redukcje strat wytworzonego ciepła lub chłodu.

Technologia EC - nowa generacja silników

Napędy EC, czyli bezszczotkowe silniki prądu stałego swoją efektywność zawdzięczają wyeliminowaniu strat energii przez zastąpienie szczotek magnesami trwałymi. Silniki EC są obecnie szerokospotykane na rynkach europejskich od sprzętu gospodarstwa domowego poprzez urządzenia przemysłowe aż po samochody hybrydowe. Trwałość, bezawaryjna praca i znacznie mniejsze zużycie energii sprawiają, że technologia EC wypiera urządzenia z nieefektywnymi silnikami AC poprzedniej generacji.

Technologia EC - charakterystyka

• Wyższa sprawność w całym zakresie regulacji, w porównaniu do standardowych silników AC, dzięki płaskiej charakterystyce momentu obrotowego w funkcji prędkości
• Optymalna prędkość, minimalne straty, wysoki moment obrotowy
• Zastosowanie magnesów trwałych eliminuje najsłabszy punkt silnika starej generacji - szczotki - powoduje to że urządzenia praktycznie nie wymagają prac konserwacyjnych
• Znakomita trwałość
• Niskie koszty obsługi
• Możliwość bezpośredniego podłączenia do systemu BMS
• Cichobieżność przy znacznych prędkościach obrotowych
• Łatwe podłączenie
• Regulacja wydajności wentylatora za pomocą sygnału 0-10V DC.

Technologia EC - oszczędności

Kurtyna powietrzna z silnikiem EC jest droższa w stosunku do urządzenia o tej samej mocy grzewczej i zasięgu wyposażone w silniki starej generacji. Czy to oznacza że to droższe rozwiązanie?

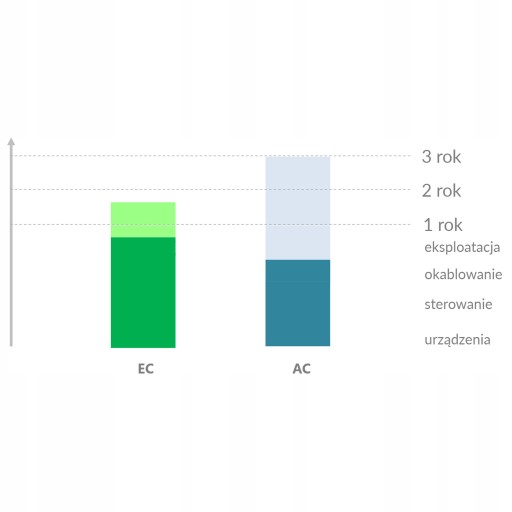

Weźmy dla przykładu pomieszczenie w którym montujemy 4 kurtyny powietrzne. Za urządzenia EC o takich samych osiągach co urządzenia starej generacji zapłacimy około 10% więcej. Dodajmy koszt sterowników - pamiętajmy, że kurtyny nowej generacji możemy sterować przy użyciu jednego kontrolera. Do każdej jednostki z silnikiem AC potrzebowalibyśmy po jednym sterowniku. Doliczmy do tego koszty okablowania, które w przypadku urządzeń z silnikami nowej generacji jest tańsze i wymaga mniejszego wkładu pracy instalatora. Następnie sprawdźmy koszty konsumpcji energii elektrycznej obu urządzeń. Zakładamy że urządzenia pracują na średnim biegu, przez 8 godzin, 7 dni w tygodniu. Kwota inwestycji zrówna się po 368 dniach eksploatacji. Korzystając z "zielonej technologi EC", w każdym kolejnym roku zyskujemy ponad 1000 zł!

CISZA I MOC

1. Mały opór wlotu powietrza - większa powierzchnia wlotu powietrza pozwala na pełne wykorzystanie mocy wymiennika ciepła.
2. Optymalny przepływ powietrza - specjalna konstrukcja kierownic zapewnia zwiększenie zasięgu strugi powietrza o 20% w odniesieniu do tradycyjnych rozwiązań.
3. Cicha praca - konstrukcja urządzenia stabilizująca przepływ powierza efektywnie obniża poziom emitowanego dźwięku do otoczenia.
4. Dostosowanie do obiektu - elektronicznie regulowana moc silnika umożliwia łatwe dopasowanie urządzenia do wymiarów zabezpieczanego otworu oraz wymagań akustycznych obiektu.

WZORNICTWO I WYKONANIE

5. Nagrzewnica wodna* - wysokowydajna dwurzędowa nagrzewnica wodna jest przystosowana do zasilania czynnikiem niskoparametrycznym.

6. Grzałka elektryczna* - niskotemperaturowa grzałka o dużej mocy zapewnia bezpieczną pracę urządzenia bez konieczności wybiegu wentylatora. Asymetryczny podział mocy grzewczej zapewnia jej dopasowanie do indywidualnych potrzeb użytkownika.

7. Połączenie funkcjonalności i design'u - charakterystyczne zwieńczenie pokrywy bocznej w kształcie diamentowego szlifu osłaniające wlot systemu chłodzenia silnika spełnia także funkcję inspekcyjną.

*zależnie od rodzaju typu kurtyny powietrznej (elektryczna lub wodna)

JAKOŚĆ I KONSTRUKCJA

8. Łatwe utrzymanie czystości - dzięki zoptymalizowanej konstrukcji pokrywy czyszczenia kurtyny jest wygodne i nie wymaga demontażu żadnej jej części gwarantując zawsze higieniczną pracę urządzenia.

9. Obudowa ze stali cynkowanej - podwójna powłoka (ocynk + malowanie proszkowe) zapewnia długotrwałą ochronę antykorozyjną i niezmienne walory estetyczne. Co pozwala na jej zastosowania zarówno w obiektach przemysłowych jak i wysoko reprezentatywnych.

10. Wysoka wydajność - wysoka moc grzewcza jest wynikiem zastosowania nagrzewnicy o dużej powierzchni wymiany ciepła umieszczonej w jednorodnym strumieniu powietrza.

11. Oszczędność energii elektrycznej - nowoczesna konstrukcja silnika i wentylatora zapewniają oszczędność do 40% energii elektrycznej w porównaniu z tradycyjnymi rozwiązaniami.

Wymiary

A - 1582* mm

B - 210 mm

C - 465 mm

* nie obejmuje pokryw bocznych

MONTAŻ

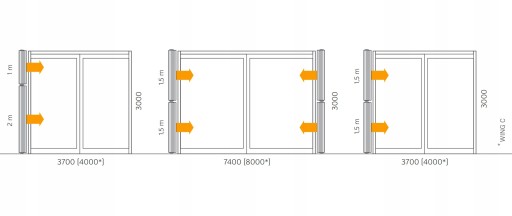

Kurtyny powietrzne WING mogą być mocowane w poziomie lub pionie*. Dzięki smukłym kształtom, niezwykle małej wysokości obudowy i pochylonemu wlotowi powietrza może zostać zamontowana w bardzo ograniczonej przestrzeni nad drzwiami, bez wpływu na swoje osiągi.

* WING W, WING C (kurtyny elektryczne WING E nie mogą być montowane pionowo)

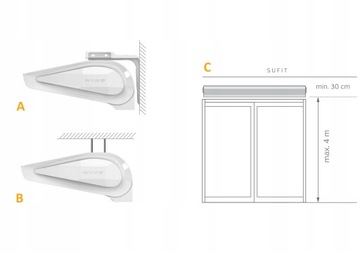

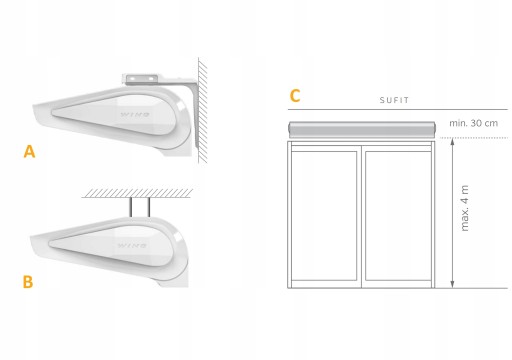

Odpowiednio zaprojektowane dedykowane uchwyty oraz punkty mocowania umożliwiają łatwy montaż. Możliwość zastosowania  dedykowanych uchwytów montażowych [A] lub alternatywnie urządzenie można zamontować za pomocą wykorzystania szpilek montażowych [B] (szpilki do kupienia na osobnej naszej aukcji - nie załączone w zestawie).

Maksymalna wysokość montażu wynosi 4 m. Minimalna odległość wylotu powietrza z kurtyny od sufitu wynosi zaledwie 30 cm [C].

W zestawie: Sterownik WING EC

HMI-WING jest panelem sterującym do wszystkich rodzajów kurtyn WING. Posiada interfejs z protokołem ModbusRTU dla łatwej integracji z systemami automatyki budynkowej (BMS).

• dotykowy panel sterujący
• główny włącznik/wyłącznik (ON/OFF)
• trójstopniowa regulacja prędkości obrotowej wentylatora z silnikiem EC
• wbudowany termostat z możliwością programowania tygodniowego
• tryb pracy ciągłej
• funkcja grzania oraz nawiewu
• obsługa czujnika drzwiowego
• dwustopniowa regulacja mocy
• magistrala RS 485 z protokołem ModbusRTU
• stopień ochrony: IP30
