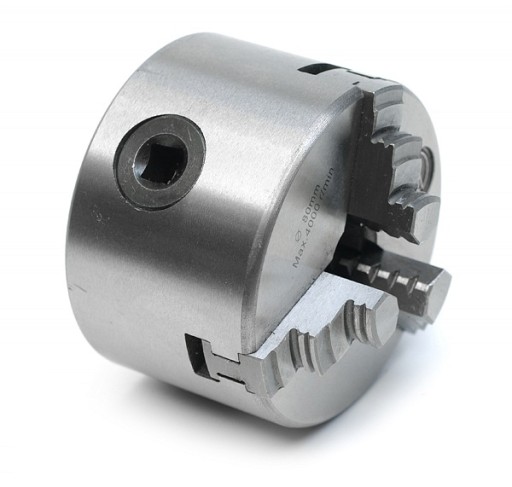

3-КУЛАЧКОВЫЙ ТОКАРНЫЙ ПАТРОН 80 мм K11-80 FUERDA

UCHWYT TOKARSKI 3 SZCZĘKOWY 80mm . SAMOCENTRUJĄCY

SERIA K11-80

UWAGA NA RYNKU  JEST KILKA RODZAJÓW MOCOWAŃ , PROSIMY PRZED ZAKUPEM  O SPRAWDZENIE  WYMIARÓW MONTAŻOWYCH .

nr.katalogowy : 07488

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

- FABRYCZNIE NOWY .

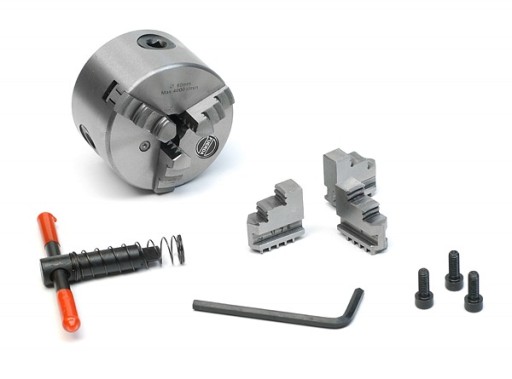

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

Zobacz jak używają uchwytów nasi klienci, którzy zaufali marce Fuerda klikając na tym tekście otworzy się galeria .

Dlaczego warto zakupić nasze  uchwyty ?

- marka FUERDA jest numerem 1 na rynku CHIŃSKIM .

- po okresie gwarancji prowadzimy serwis

dostępne są wszystkie elementy składowe uchwytów !

- odsetek reklamacji wynosi  0 % !

- uchwyty fuerda cieszą się niezłą opinią na rynku polskim , można o nich poczytać w googlach !

- uchwyty fuerdy montowane są seryjnie w wielu tokarkach np . Proma .

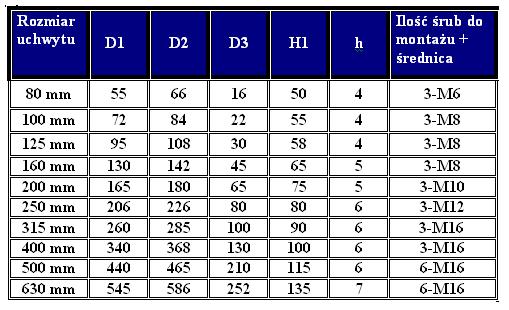

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3  - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAMI

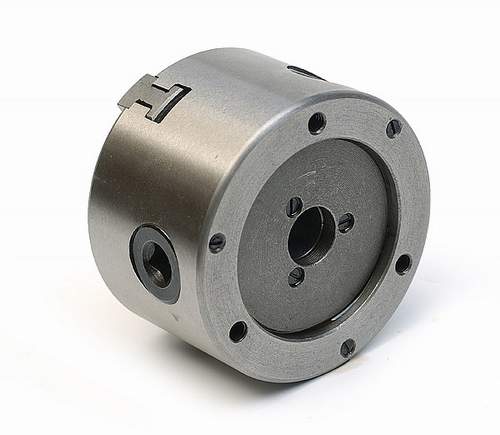

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWANIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 80 mm

A - 66mm

E - 55mm

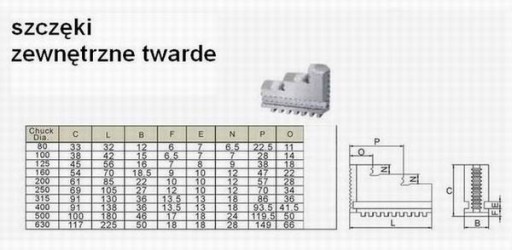

Przedstawiam rozmiary szczęk zamontowane uchwytach Fuerda w serii DK11 w zestawie, który jest przedmiotem aukcji są szczęki zewnętrzne i wewnętrzne , natomiast szczęki miękkie można dodatkowo dokupić , przedstawiamy ich wymiary ze względu na pytania naszych klientów, którzy już posiadają podorabiane szczeki i chcieli by mieć pewność sprawdzając wymiary czy posiadane szczeki będą pasowały czy nie.

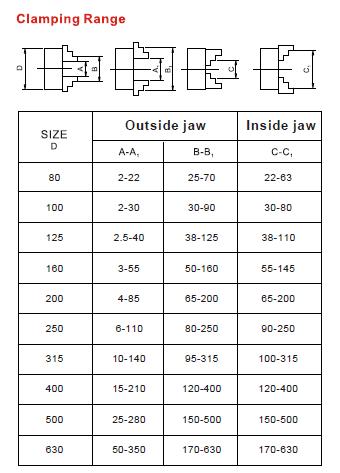

Przedstawiamy zakresy mocowania jakie posiadają uchwyty w poszczególnych ułożeniach.

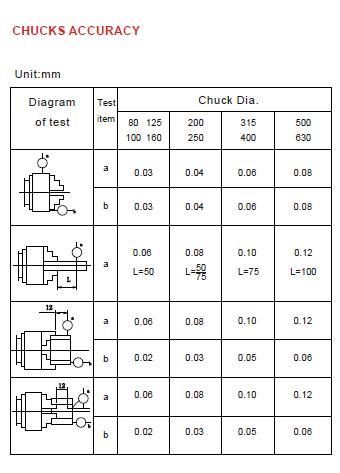

Przedstawiamy dokładności w poszczególnych mocowaniach.
