Твердотельное контакторное реле SSR 40A 3F DA

Przemysłowy przekaźnik półprzewodnikowy / stycznik półprzewodnikowy SSR trzyfazowy DC-AC 40A / max 480 VAC. Wysterowanie 5-32 VDC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do przełączania w aplikacjach gdzie wymagana jest bardzo duża ilość cykli i/lub cykle mogą być krótkie.

Przykładowe zastosowania: zgrzewarki, pakowarki, regulatory temperatury itp. Obciążenia czysto rezystancyjne.

Wysterowanie wejścia IN: 5-32VDC. Prąd wejściowy 4,5-20mA. Izolacja fotooptyczna >2kV.

Przełączanie w zerze przebiegu napięcia wyjściowego.

Czerwona dioda LED informująca o wysterowaniu przekaźnika.

Obciążenie wyjścia max 40A / 24-480VAC / 3-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy') Irms=28,3A to Imax będzie wynosił 40A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe oraz pochodzące z sieci elektroenergetycznej.

Na innych naszych aukcjach znajdą Państwo radiatory odprowadzające ciepło i pasujące rozmiarami do tego typu styczników SSR.

Dla obciążeń orientacyjnie powyżej 50% prądu maksymalnego obciążenia stycznika zalecane jest stosowanie dodatkowego radiatora chłodzącego. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Sprawdzona jakość i setki zadowolonych klientów tego konkretnego typu stycznika SSR.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecamy!

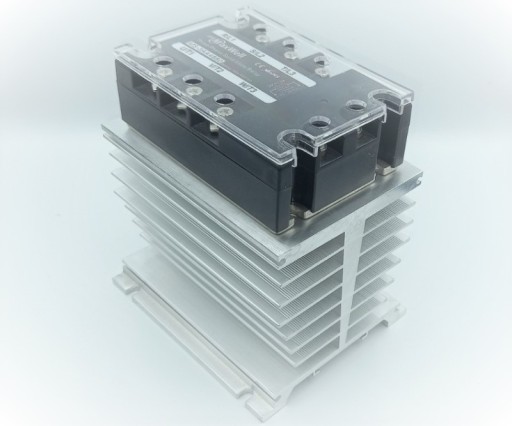

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
