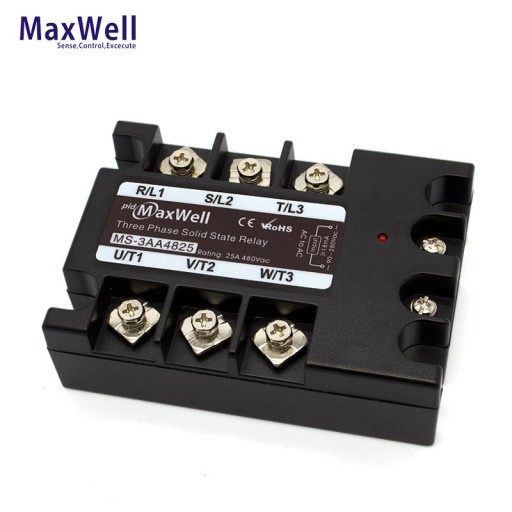

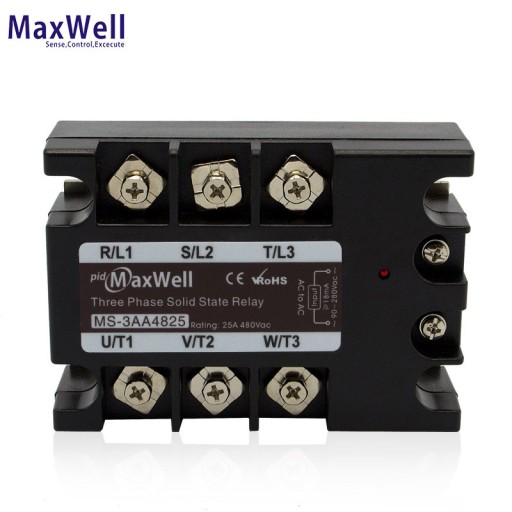

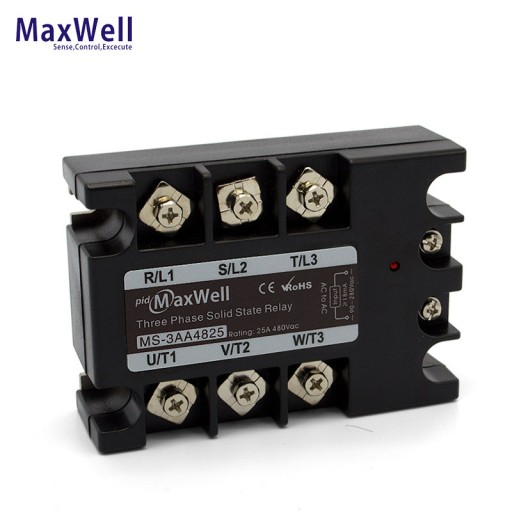

Przekaźnik stycznik półprzewodnikowy SSR 25A 3F AA

Przemysłowy przekaźnik półprzewodnikowy / stycznik półprzewodnikowy SSR trzyfazowy AC-AC 25A / max 480 VAC. Wysterowanie 80-280 VAC.

Element wykonawczy - bez zużywających się części mechanicznych - bardzo duża trwałość - przeznaczony do przełączania w aplikacjach gdzie wymagana jest bardzo duża ilość cykli i/lub cykle mogą być krótkie.

Przykładowe zastosowania: zgrzewarki, pakowarki, regulatory temperatury itp.

Wysterowanie AC IN: 80-280VAC. Prąd wejściowy <12mA. Izolacja fotooptyczna >2kV.

Przełączanie w zerze przebiegu napięcia wyjściowego.

Czerwona dioda LED informująca o wysterowaniu przekaźnika.

Obciążenie wyjścia max 25A / 24-480VAC / 3-faz. Prąd maksymalny to tzw. amplituda przebiegu sinusoidalnego - proszę o tym pamiętać przy doborze wielkości. Zazwyczaj stycznik dobieramy z Imax dwukrotnie większym od wartości skutecznej (Isk) lub średniokwadratowej (Irms) prądu (jest to tzw. 'dobór szybki'). Dokładnie licząc dla przebiegu sinusoidalnego Imax jest większe o pierwiastek z dwóch od Isk (lub Irms) (czyli o 1,41 razy więcej). Przykładowo jeśli cęgi pomiarowe prądu pokazują prąd fazowy (tzw. 'prąd przewodowy') Irms=17,7A to Imax będzie wynosił 25A. Proszę również pamiętać o prądach startowych (np. nawet 10x Isk) przy załączaniu (występują szczególnie przy silnikach klatkowych itp.). Jeśli mają Państwo wątpliwości - sprawnie odpowiadamy na zapytania. Karta katalogowa znajduje się w zakładce 'Informacje dodatkowe' poniżej treści aukcji.

Wbudowany wewnątrz obwód tłumiący RC.

Przy obciążeniach ze składową bierną wskazane jest stosowanie dodatkowych zewnętrznych obwodów tłumiących ewentualne przepięcia łączeniowe i pochodzące z sieci elektroenergetycznej.

Na innych naszych aukcjach znajdą Państwo radiatory odprowadzające ciepło i pasujące rozmiarami do tego typu styczników SSR.

Dla obciążeń orientacyjnie powyżej 50% prądu maksymalnego obciążenia zalecane jest stosowanie dodatkowego radiatora. Obniżenie temperatury o 10°C wydłuża dwukrotnie przewidywany okres eksploatacji przekaźników SSR - oznacza to, że temperatura struktury półprzewodnikowej najbardziej wpływa na trwałość przekaźnika.

Na wszelkie zapytania techniczne chętnie odpowiadamy. Zapewniamy wsparcie techniczne przy doborze elementów jak i doradztwo podczas montażu / parametryzacji / eksploatacji.

Polecam!

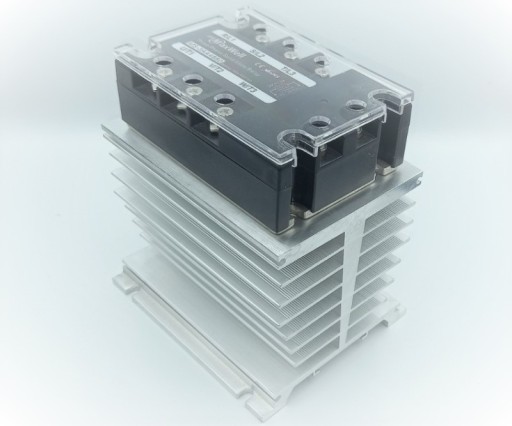

Przedmioty ze zdjęcia obok oraz radiator nie wchodzą w skład niniejszej oferty. Można je zamówić na innych naszych aukcjach.
