ВОДИТЕЛЬНЫЙ ДИСК 125мм модель FLS-125/C4

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 125mm .

model FLS-125/C4

Numer katalogowy : 08507

TARCZA W SYSTEMIE MOCOWANIA -  3 ŚRUBY Z NAKRĘTKAMI.

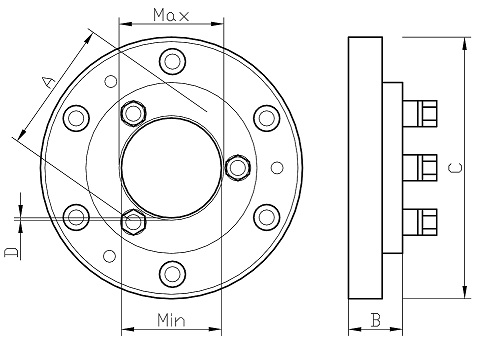

Rysunek techniczny tarczy zabierakowej :

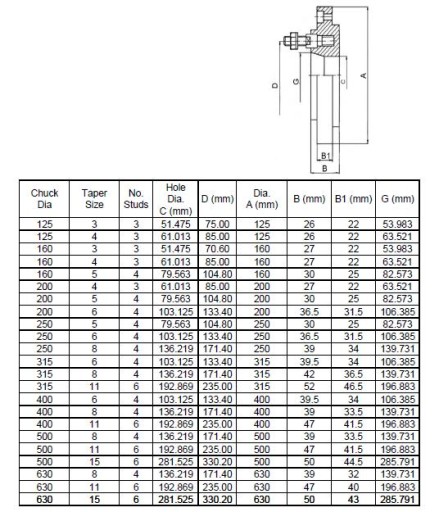

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, proszę na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 125 ,

natomiast w kolejnej kolumnie Taper Size - 4 .Ta aukcja dotyczy właśnie tego TYPU.

CHUCK DIA -125mm rozmiar uchwytu

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH

Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najwęższym miejscu

D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki

Dia A - Średnica Tarczy

B- Grubość tarczy z wystającymi stożkami.

B1- Grubość tarczy głównego elementu .

G - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najszerszym miejscu

Najważniejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki . Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 85mm

Max - to wymiar stożka w maksymalnym miejscu - 63,521

Min - to wymiar stożka w minimalnym miejscu - 61,013

C - średnica tarczy - 125mm

B- grubość tarczy - 26mm

Poniżej przedstawiam charakterystykę uchwytu

Proszę patrzyć  na rozmiar w tabelce 125.

do którego pasuje tarcza :

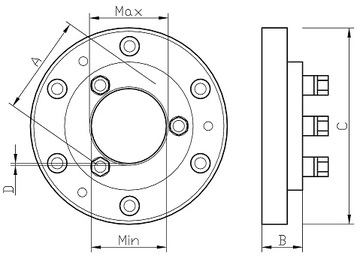

Poniżej podajemy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3  - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ  Z SZCZĘKAM

WIDOK TARCZY OD STRONY UCHWYTU

WIDOK TARCZY OD STRONY TOKARKI
