TARCZA ZABIERAKOWA 250mm model FLS-250/C8 ŚRUBY

TARCZA ZABIERAKOWA DO UCHWYTU 3 lub 4 SZCZĘKOWEGO 250mm .

model FLS-250/C8

Numer katalogowy : 08519

Rysunek techniczny tarczy zabierakowej :

Ponieważ poniższa tabela odnosi się do wszystkich typów oraz rozmiarów, proszę na tabeli poniżej odszukać w kolumnie CHUCK DIA wartości - 250 , natomiast w kolejnej kolumnie Taper Size - 8 .Ta aukcja dotyczy właśnie tego TYPU.

CHUCK DIA - 250mm rozmiar uchwytu

NO STUNDS - ILOŚĆ ŚRUB MONTAŻOWYCH

Hole Dia C - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najwęższym miejscu

D - .......... - średnica mierzona w osi śruby po przekątnej -od strony tokarki

Dia A - Średnica Tarczy

B- Grubość tarczy z wystającymi stożkami.

B1- Grubość tarczy głównego elementu .

G - ...... - miejsce wytoczenie pod tokarkę ,jest to średnica stożka w najszerszym miejscu

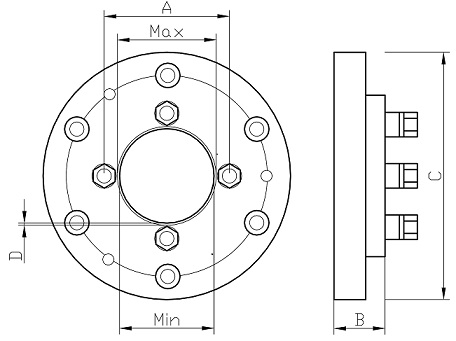

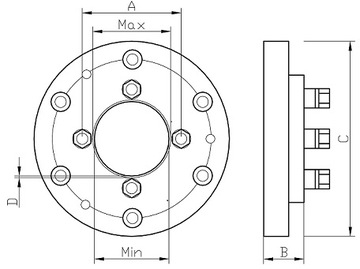

Najważniejsze wymiary to C lub opcjonalnie G - to co łatwiej Państwu zmierzyć oraz wymiar D - to mierzymy jeżeli chodzi o montaż do tarczy do tokarki . Poniżej natomiast przedstawiam rysunek jaki uchwyt pasuje do tej tarczy .

A - to średnica podziałowa śrub montażowych do wrzeciona tokarki - 171,40mm

Max - to wymiar stożka w maksymalnym miejscu - 139,731

Min - to wymiar stożka w minimalnym miejscu - 136,219

C - średnica tarczy - 250mm

B - grubość tarczy - 39mm

Przedstawiam charakterystykę uchwytu do którego pasuje tarcza.

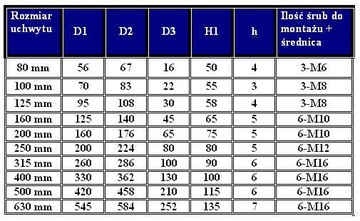

PROSZĘ PATRZYĆ na rozmiar w tabelce  250 do którego pasuje tarcza.

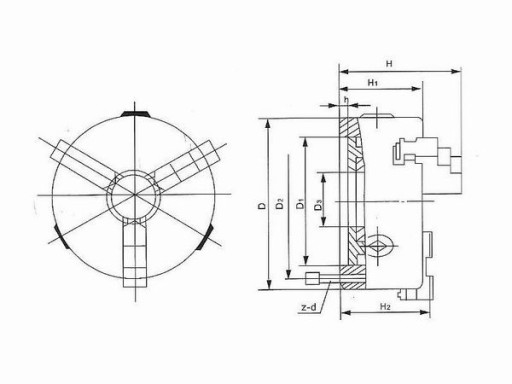

Rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1 - ŚREDNICA ZAMKA WYTOCZENIE POD TARCZĘ ZABIERAKOWĄ

D2 - ROZSTAW ŚRUB MONTAŻOWYCH DO TARCZY ZABIERAKOWEJ

D3 - ŚREDNICA PRZELOTU

H1 - GRUBOŚĆ

H - GRUBOŚĆ WRAZ Z SZCZĘKAM

WIDOK TARCZY OD STRONY TOKARKI

WIDOK TARCZY OD STRONY UCHWYTU

INFORMACJA : NIESTETY OBECNIE NA  TARCZACH NIE WYSTĘPUJE OBECNIE LOGO PRODUCENTA  ( JAK NA  POKAZANYCH  ZDJĘCIACH ) ,   TARCZE OPISANE SĄ NUMERE PRODUKCJI .  PRODUKT WYPRODUKOWANY JEST PRZEZ FIRMĘ FUERDA. NIESTETY NIE POSIADAMY ZDJĘĆ BEZ LOGA.
