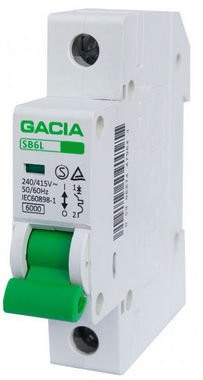

WYŁĄCZNIK NADPRĄDOWY B10 10A 1P

SB6L GACIA

(JEDNOFAZOWY)

DANE TECHNICZNE:

Numer katalogowy - SB6LB1P10A

Napięcie znamionowe - 240/415 V

Częstotliwość - 50/60 HZ

Charakterystyka - B

Prąd znamionowy - 10 A

Liczba biegunów - 1P

Izolacja znamionowa (UI) - 500 V

Znamionowa odporność impulsowa (UIMP) - 600

Żywotność mechaniczna - 100000

Żywotność elektryczna - 600

Moment dokręcenia zacisków - 3Nm

Maksymalny przekrój przewodów - 25mm²

Stopień ochrony - IP 20

Podłączenie szyny - grzebieniowa

Montaż - szyna DIN

Wyłącznik instalacyjny SB6L (wyłącznik nadmiarowo-prądowy, wyłącznik instalacyjny typu DS nazywany też potocznie eską) – to element instalacji elektrycznej, którego zadaniem jest przerwanie ciągłości obwodu, gdy prąd płynący w tym obwodzie przekroczy wartość bezpieczną dla tego obwodu. Wyłączniki te przeznaczone są do sterowania i zabezpieczeń przed skutkami przetężeń (przeciążeń i zwarć) obwodów odbiorczych instalacji oraz urządzeń elektrycznych w gospodarstwach domowych i innych.

Wyłączniki instalacyjne SB6L stosuje się do ochrony przed przeciążeniem oraz przepięciem obwodów elektrycznych działających pod napięciem 240/415 V 50/60 Hz i prądzie znamionowym w zakresie 6A do 63A. Wyłączniki instalacyjne SB6L mogą być również używane sporadycznie jako wyłącznik główny obwodu. Wykonanie zgodnie z normą IEC/EN 60898-1. Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania. Wyłącznik instalacyjny SB6L zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
