NAPĘD FAAC 746 W OLEJU 600KG 3xPILOT 5LISTWA LAMPA

Zestaw do bram przesuwnych FAAC 746 ER PRATICO

Najważniejsze cechy:

• Szybka i prosta instalacja dzięki wbudowanej jednostce sterującej
• Napęd samoblokujący - nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania
• W przypadku awarii zasilania, urządzenie odryglowuje się kluczem co umożliwia ręczne otwarcie i zamknięcie bramy
• Uproszczone programowanie przy pomocy wyświetlacza
• Magnetyczne wyłączniki krańcowe

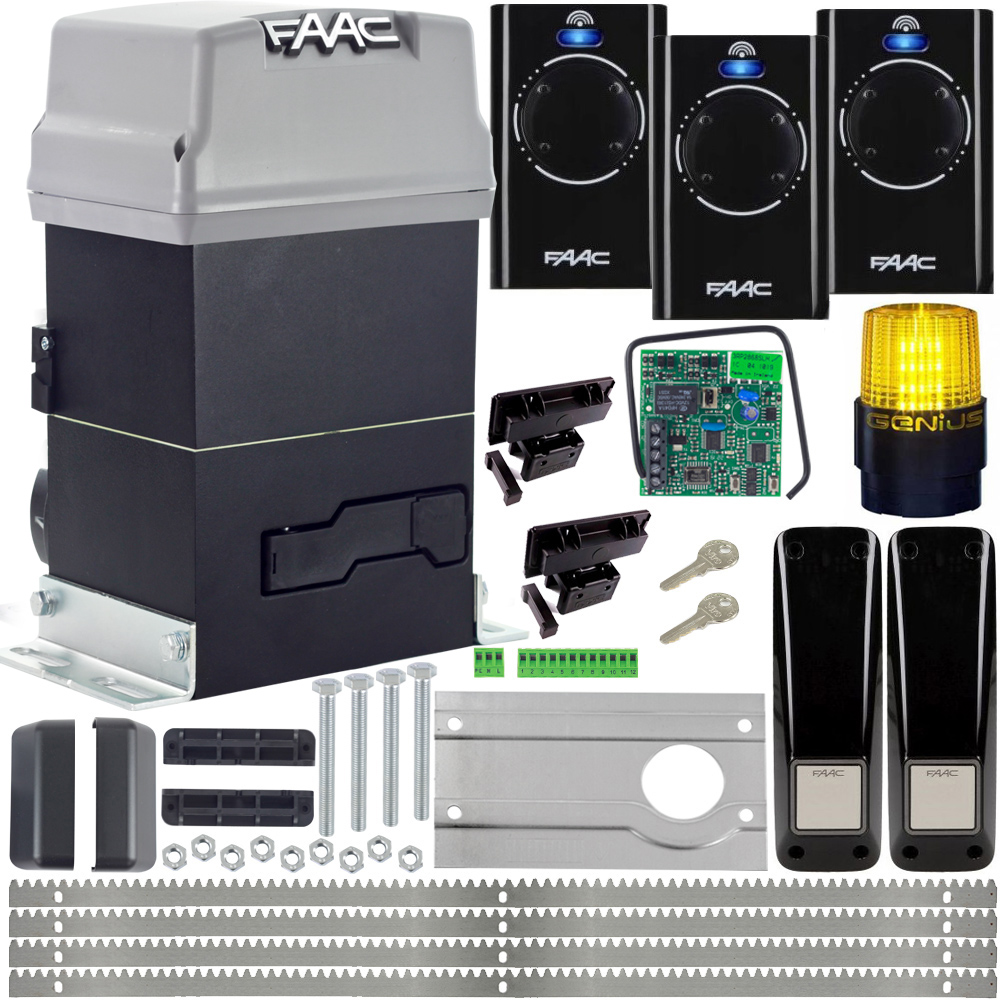

SKŁAD ZESTAWU FAAC 746 :

• napęd  z wbudowaną centralą sterującą 780D
• odbiornik radiowy RP2 SLH 868 MHz, 2-kanałowy
• Fotokomórki z regulacją kąta XP20D
• 3 x pilot XT4 868 SLH
• 5 x listwa zębata
• Lampa sygnalizacyjna LED, okrągła z anteną zwiększającą zasięg pilotów
• Kostki połączeniowe do kabli
• Indywidualny klucz odblokowujący
• Komplet magnetycznych wyłączników krańcowych na listwę zębatą
• Karta gwarancyjna
• Instrukcja montażu i programowania w języku polskim do pobrania

Zastosowania

Zestaw FAAC 746 jest idealnym rozwiązaniem do zastosowań komercyjnych i przemysłowych, które posiada zabezpieczenie przeciwzgnieceniowe. Model 876 jest napędem samoblokującym, a więc nie wymaga stosowania zamka elektromagnetycznego nawet w sytuacji braku zasilania. W przypadku awarii zasilania mechanizm odblokowujący z kluczem umożliwia ręczne otwarcie i zamknięcie bramy. Ponadto posiada sprzęgło dwutarczowe w oleju i ogranicznik magnetyczny.

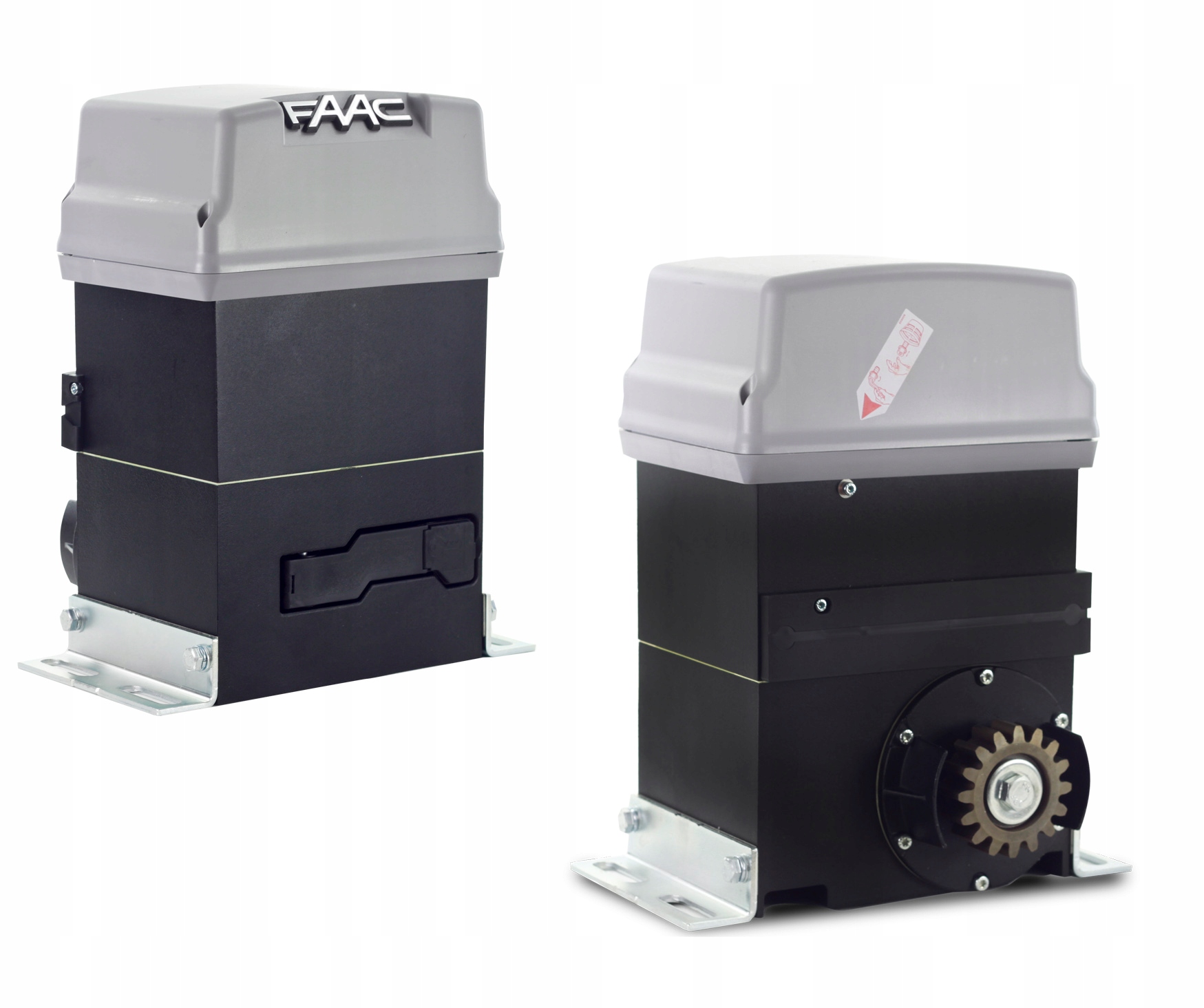

DANE TECHNICZNE NAPĘDU FAAC 746 Z WBUDOWANĄ CENTRALĄ:

• Napięcie zasilające: 230V (+6% -10%) 50 (60)Hz
• Napęd elektryczny: jednofazowy, dwukierunkowy
• Pobór mocy: 400W
• Pobór prądu: 2.15A
• Maks. siła ciągu: 810N
• Prędkość obrotowa napędu: 1400 obr/min
• Zabezpieczenie termiczne na uzwojeniu silnika: 120°C
• Sprzęgło: dwutarczowe w oleju
• Współczynnik redukcji: 1:30
• Zakres temperatur pracy:  od -20°C do +55°C
• Waga przy napełnieniu olejem: 14kg
• Typ oleju: FAAC HP OIL
• Prędkość przesuwu bramy: 9.6 m/min
• Klasa ochrony: IP 44

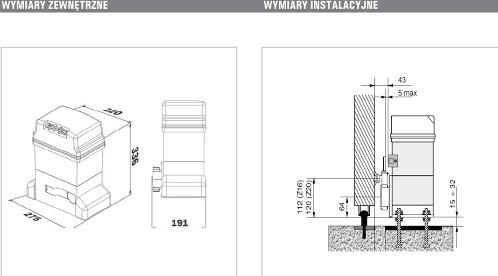

• Wymiary (D x Sz x W): 275 x 191 x 336mm

Wyłącznik krańcowy: magnetyczny

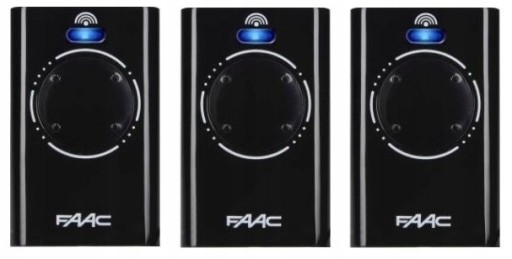

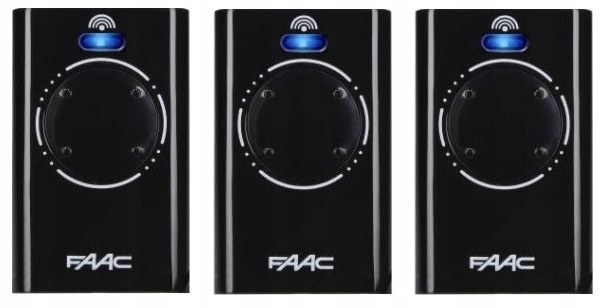

3x Pilot XT4 4-kanałowy 868 MHz

Piloty pracują na częstotliwości 868MHz w wersji LR (Long Range) o zwiększonym zasięgu działania,. System ten jest znacznie odporniejszy na jakiekolwiek zakłócenia, a przez to pracuje wydajniej. Zasięg pilotów wynosi nawet do 200 m.

Działanie pilota oparte jest na technologii SLH czyli kod typu Self Learning Hopping umożliwia programowanie pilot od pilota bez konieczności dostępu do radioodbiornika.

Sygnał wysyłany z pilota zabezpieczony jest systemem Rolling Code - kod dynamicznie losowo zmienny.

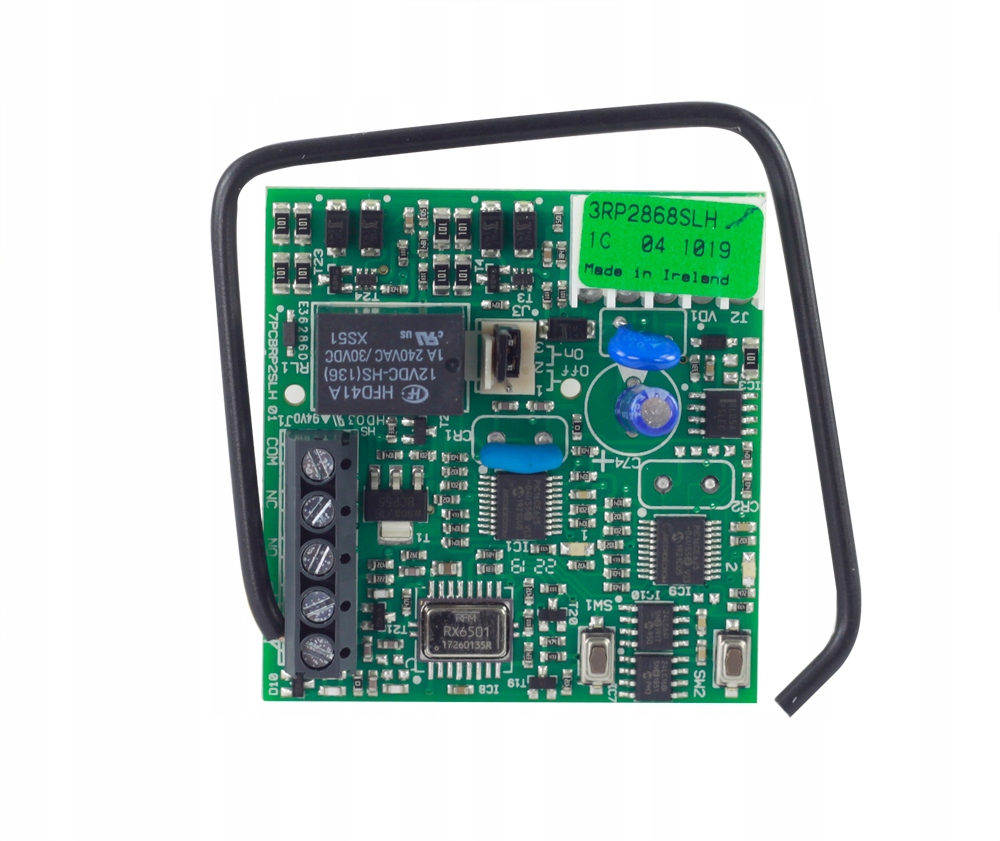

Odbiornik wewnętrzny 2-kanałowy RP 868MHz

• Odbiornik wtykalny z wbudowaną wewnętrzną anteną,
• częstotliwość pracy 868 MHz,
• napięcie zasilane z centrali przez złącze 20/30 Vdc,
• pobór prądu 20mA,
• możliwość zaprogramowania 250 pilotów,
• podłączenie: szybkozłącze
• 2-kanały tzn. funkcja całkowitego otwarcia i funkcja furtki (brama otwiera się ok. 1,2m)

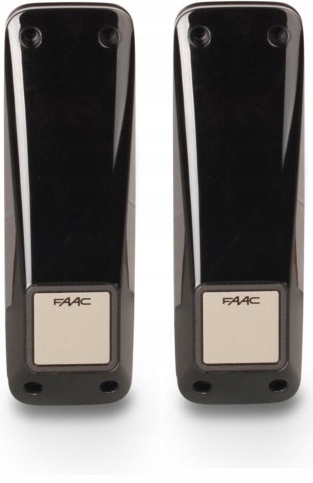

Fotokomórki XP20D o zasięgu 20m

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samodostrojeniem.

Dane techniczne:

• zasięg działania: 20m
• soczewka regulowana w osi 180 stopni
• wymiary: 35x105x25mm
• Czas opóźnienia: 13ms
• pobór prądu: 50mA
• stopień ochrony: IP54
• typ styków: N.C.
• maksymalne obciążenie styków: 60mA/24Vdc
• zasilanie 24Vdc/24Vac

Magnetyczne wyłączniki krańcowe.

Informują napęd odkąd dokąd brama ma się otwierać i zamykać. Montowane na listwie zębatej.

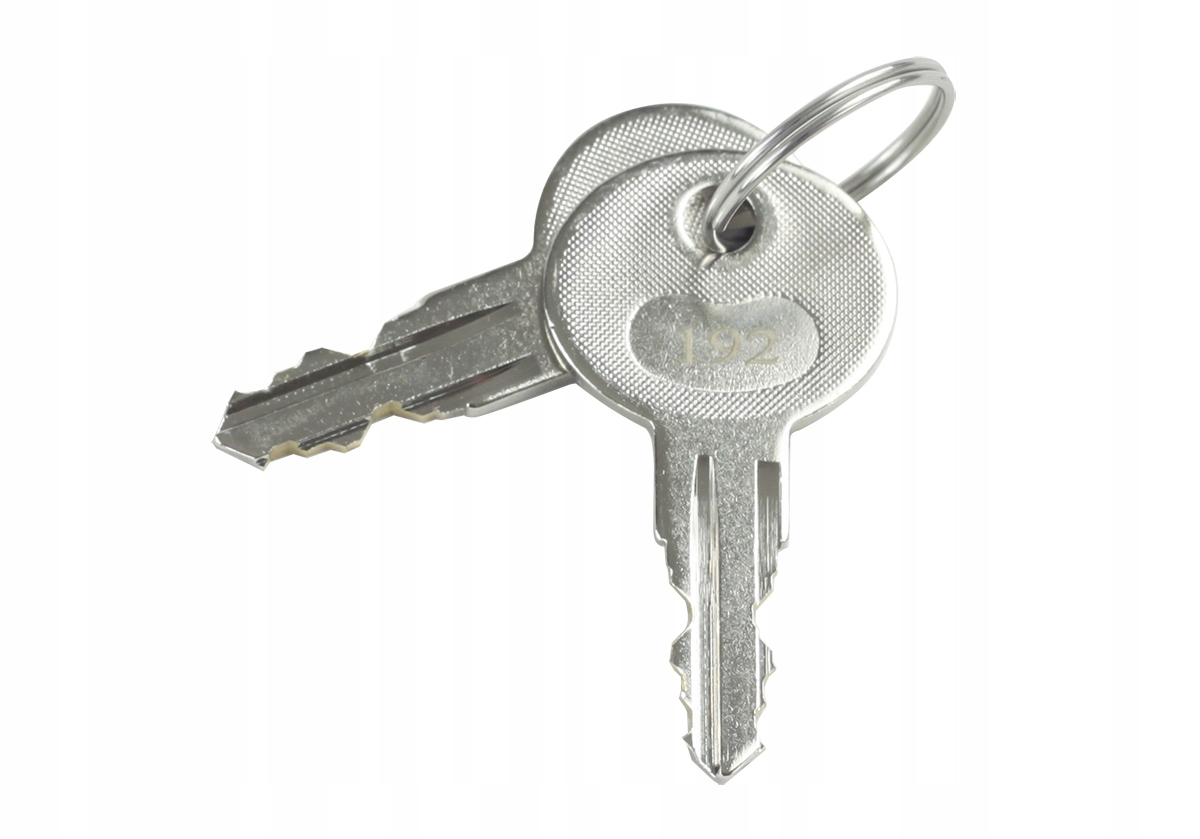

Klucze:

• 2 x klucz do ręcznego otwierania bramy w przypadku brak prądu

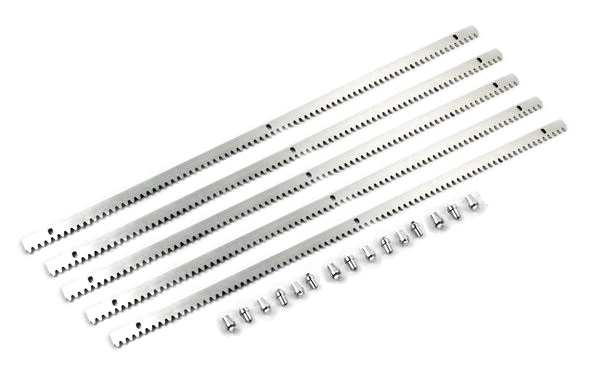

Listwa zębata metalowa ocynkowana

• komplet tuleji dystansowych do każdej listwy
• grubość listwy zębatej 8 mm
• sposób mocowania: spawanie

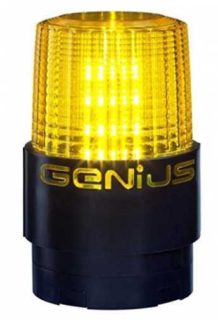

Lampa ostrzegawcza LED 230V/24V

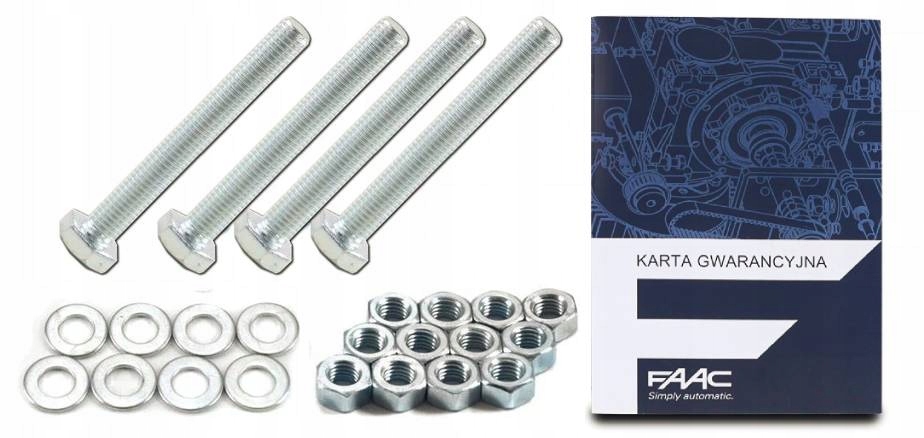

Pozostałe akcesoria zawarte w zestawie

• śruby mocujące
• nakrętki i podkładki
• karta gwarancyjna
• instrukcja montażu

KOMPLETNY, GOTOWY DO MONTAŻU ZESTAW AUTOMATYKI FAAC 746 PRATICO
