ТВЕРДЫЕ НАРУЖНЫЕ КУЛАЧКИ 315 мм КОМПОТ С ПОЛИРОВКОЙ

SZCZĘKI TWARDE ZEWNĘTRZNE DO UCHWYTU TOKARSKIEGO 3 SZCZĘKOWEGO 315mm .

SAMOCENTRUJĄCEGO

SERIA OJ-PS3-315

Numer katalogowy : 08474

UWAGA ! SZCZĘKI SĄ W PEŁNI KOMPATYBILNE Z POLSKIMI UCHWYTAMI.

UWAGA ZE WZGLĘDU NA POJAWIAJĄCE SIĘ PROBLEMY Z DOPASOWANIEM SZCZĘK, PROSIMY O DOKŁADNIEJSZĄ WERYFIKACJĘ WYMIARÓW. PODSTAWA T O WYMIAR G,H,I.

PO PIERWSZE NALEŻY SPRAWDZIĆ CZY UCHWYT JEST WYPRODUKOWANY PO 1985 ROKU ,JEŻELI JEST STARSZY OZNACZA TO , ŻE JEST TO UCHWYT DO KTÓREGO NASZE SZCZĘKI NIE BĘDĄ PASOWAŁY MIMO, ŻE UCHWYT JEST PRODUKCJI POLSKIEJ.

PO DRUGIE NALEŻY UPEWNIĆ SIĘ CZY UCHWYT JEST NA 100 % PRODUKCJI POLSKIEJ,

PO TRZECIE W PRZYPADKU JAKICHKOLWIEK WĄTPLIWOŚCI PROSIMY O PRZESŁANIE NA MAILA RYSUNKU TECHNICZNEGO Z WYMIARAMI SZCZĘK, WTEDY BĘDZIEMY MOGLI W 100 % OKREŚLIĆ KOMPATYBILNOŚĆ.

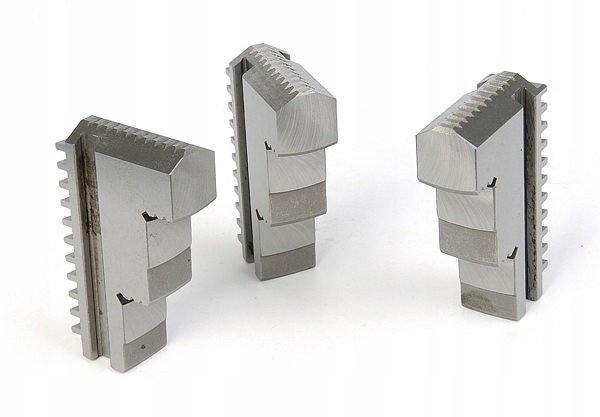

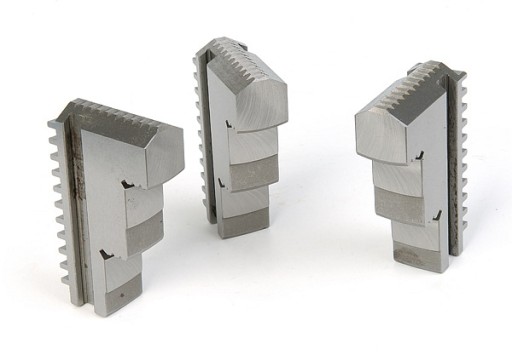

JEST TO KOMPLET 3 SZTUK.

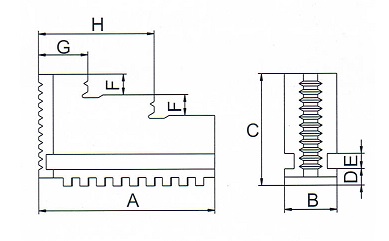

Poniżej podajemy rysunek techniczny wraz z wymiarami :

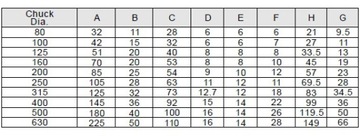

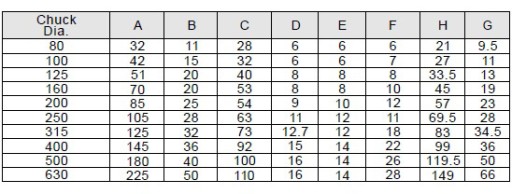

W tabeli poniżej proszę odszukać Chuck Dia. 315

Najważniejsze trzy wymiary, których należy dokonać aby mieć 100 % pewności , że posiadacie Państwo uchwyt , w którym będzie można zamontować sprzedawane przez nas szczęki to G, H ,I .

Pomiaru G - należy dokonać na środku zęba w najgrubszym miejscu.

Pomiaru H - należy dokonać na środku przerwy w najgrubszym miejscu.

Pomiar I - to szerokość szczęki .

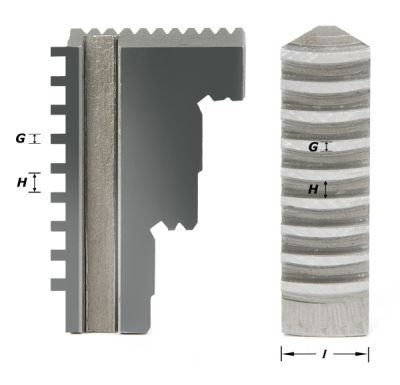

Uwaga zdjęcie poniżej z oznaczeniami G,H, I - jest tylko i wyłącznie poglądowe proszę nie sugerować się na nim ilością zębów .

G -5mm

H -5 mm

I - 32mm

Ilość zębów- 11
