ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ ЛИТИЙ-ИОННОЙ АККУМУЛЯТОРНОЙ БАТАРЕИ С ЖК-дисплеем 26650 18650 14500

PROFESJONALNA, DWUKANAŁOWA, KOMPAKTOWA

ŁADOWARKA PROCESOROWA DO AKUMULATORKÓW CYLINDRYCZNYCH

Z WYŚWIETLACZEM LCD

LI-ION 18650 XTAR VC2

Najważniejsze cechy

• sterowany procesorem trzystopniowy proces ładowania TC/CC/CV
• dwa niezależne kanały ładowania
• wyświetlacz LCD informujący o napięciu ogniwa i prądzie ładowania
• informuje o prądzie wykorzystanym do naładowania - możliwość zmierzenia pojemności ogniwa (błąd pomiarowy ±5%)
• zasilana dowolną ładowarką micro USB lub z portu USB komputera
• niewielkie wymiary - łatwa w przenoszeniu
• funkcja reaktywacji głęboko rozładowanych ogniw
• zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją

Xtar to renomowany producent wysokiej jakości ładowarek do akumulatorów Li-ion, latarek i akumulatorów Li-ion. Produkty Xtar są sprzedawane w ponad 120 krajach, w tym min. w USA, Niemczech, Japonii i Rosji. Do produkcji ładowarek Xtar używa najwyższej jakości materiałów - począwszy od tworzywa obudowy po wydajną elektronikę.

Wszystkie ładowarki Xtar posiadają certyfikację CE wymaganą na rynkach europejskich.

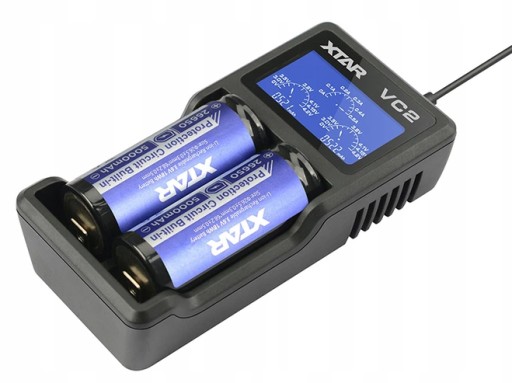

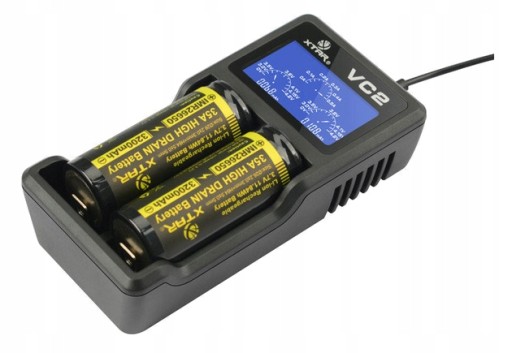

VC2 to profesjonalna procesorowa ładowarka z trzystopniowym procesem ładowania TC/CC/CV i wyświetlaczem LCD.

Ładuje 1-2 ogniwa Li-ion 3,6 / 3,7V o dowolnej pojemności w rozmiarach 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650.

• profesjonalna ładowarka procesorowa do ogniw Li-ion w rozmiarach 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650
• trzystopniowa metoda ładowania: TC /CC / CV
• dwa niezależne kanały ładowania
• wyświetlacz LCD
• reaktywacja ogniw głęboko rozładowanych i ogniw 0V
• pomiar pojemności ogniw
• prąd ładowania: 0,5A
• napięcie ładowania: 4,2V
• zasilana z micro USB - brak zasilacza w komplecie
• zabezpieczenia: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora

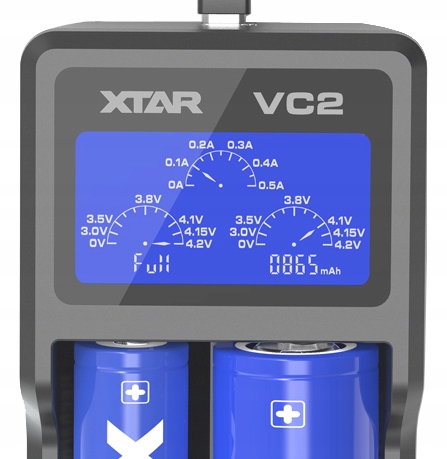

Podświetlany wyświetlacz LCD ładowarki Xtar VC2 pokazuje na bieżąco informacje o stanie pracy ładowarki: napięciu ładowanych akumulatorów, prądzie ładowania, ładunku wykorzystanym do naładowania ogniw, wskazuje ew. błędy i informuje zakończeniu ładowania. Informację o wykorzystanym ładunku można wykorzystać do wykonania pomiaru pojemności akumulatorów.

Aby dokonać pomiaru pojemności akumulatora należy go rozładować do właściwego dla niego poziomu odcięcia napięcia (najczęściej 2,5V) i włożyć do ładowarki VC2. Po zakończeniu ładowania z wyświetlacza można odczytać wartość ładunku użytego do naładowania akumulatora. Będzie to zawsze wartość o 3-5% wyższa od rzeczywistej pojemności akumulatora. Wynika z faktu, iż proces ładowania akumulatorów nigdy nie jest w 100% wydajny tzn. do naładowania akumulatora jest potrzebny nieco większy ładunek niż wynika to z faktycznej pojemności ogniwa.

Na czym polega metoda ładowania TC/CC/CV?

Jest to trzystopniowy proces ładowania ogniw Li-ion zapewniający utrzymanie ogniwa w dobrej kondycji poprzez ładowanie odpowiednim prądem na każdym etapie i zakończenie procesu ładowania we właściwym momencie.

Poszczególne etapy procesu TC/CC/CV to:

• Faza TC: ogniwa rozładowane poniżej 2,9V są 'wybudzane' niższym prądem.
• Faza CC: po osiągnięciu 2,9V ogniwo ładowane jest stałym prądem o wartości od 0,05A do 0,5A (zależnie od wykorzystywanego źródła zasilania).
• Faza CV: gdy ogniwo jest już prawie naładowane ładowarka przełącza się na ładowanie malejącym prądem aż do osiągnięcia napięcia 4,2V na ogniwie. Po osiągnięciu 4,2V proces ładowania jest ukończony - akumulator jest w pełni naładowany.

Pozostawione w ładowarce naładowane akumulatory będą ulegały naturalnemu procesowi samorozładowania. Ładowanie zostanie wznowione gdy napięcie na akumulatorze spadnie poniżej 3,9V.

Funkcja reaktywacji głęboko rozładowanych ogniw

Ładowarka Xtar VC2 posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V. Wiele ładowarek na rynku nie jest w stanie naładować takich akumulatorów. Tutaj z pomocą przychodzi ładowarka Xtar VC2, która w wielu przypadkach pozwala na 'odratowanie' takich ogniw. Wystarczy włożyć głęboko rozładowany akumulator do ładowarki VC2, tak jak przy normalnym ładowaniu - ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ion - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

Specyfikacja:

• producent: Xtar
• model ładowarki: VC2
• obsługiwane typy akumulatorów: 1-2 akumulatory Li-ion 3,6 - 3,7V, zabezpieczone i niezabezpieczone
• obsługiwane rozmiary akumulatorów: 10440, 14500, 14650, 16340, 17500,17670, 18350, 18500, 18650, 18700, 22650, 25500, 26650
• maksymalna długość akumulatora: 70mm
• metoda ładowania: sterowana procesorowo TC/CC/CV
• prąd ładowania w fazie CC: 50-500mA zależnie od wykorzystywanego źródła zasilania
• napięcie zakończenia ładowania: 4,2V ±0,05V
• prąd terminacji: <80mA
• funkcje wyświetlacza LCD: bieżące wskazania: status pracy / ładowania, prąd ładowania, napięcie akumulatorów, ładunek użyty do naładowania ogniw
• dodatkowe funkcje: reaktywacja głęboko rozładowanych ogniw i ogniw 0V, pomiar pojemności ogniwa: (dokładność ±5%)
• zabezpieczenia: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
• napięcie wejściowe i prąd wejściowy: 5V 1000mA
• gniazdo zasilania: micro USB
• zasilacz w komplecie: NIE
• zalecany zasilacz: minimum 5V 1A, rekomendowane 5V 2A
• wymiary: 131 x 66 x 33mm
• waga: 109g
• zawartość zestawu: ładowarka, kabel micro USB, instrukcja obsługi.

W komplecie z ładowarką Xtar VC2 otrzymujemy kabel micro USB. Do zestawu nie jest dołączony zasilacz.

Do zasilenia ładowarki wystarczy dowolna ładowarka z kablem micro USB, np. od telefonu, lub gniazdem USB lub komputer z wolnym portem USB. Zalecana moc ładowarki to 2A (2000mA).
