Бистабильное реле 5 В меняет полярность.

Przekaźnik bistabilny 5V odwraca polaryzację sterownik silnika obroty prawo/lewo

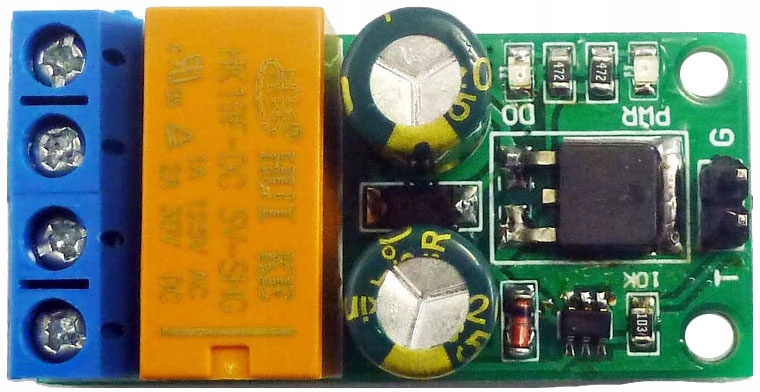

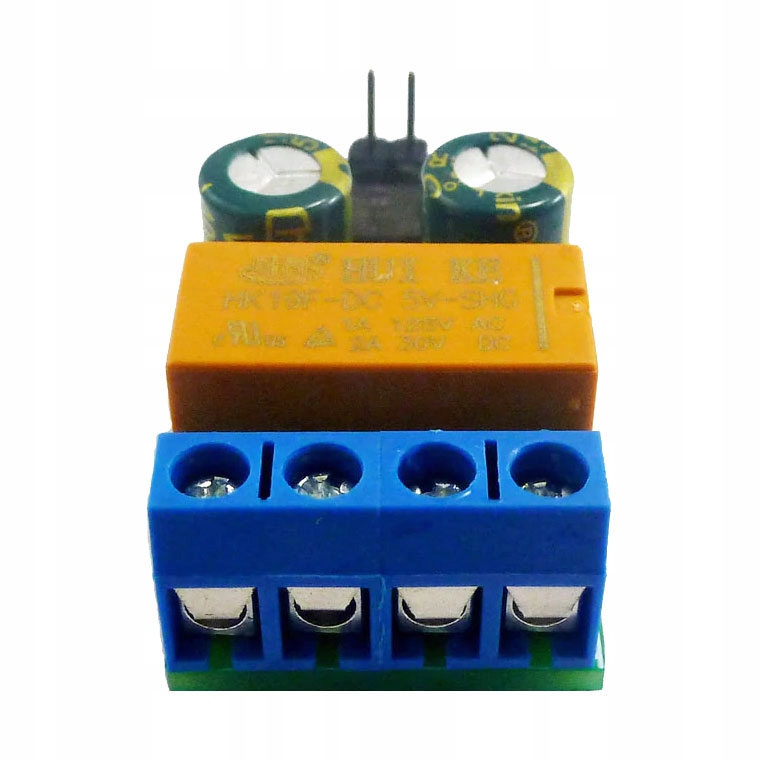

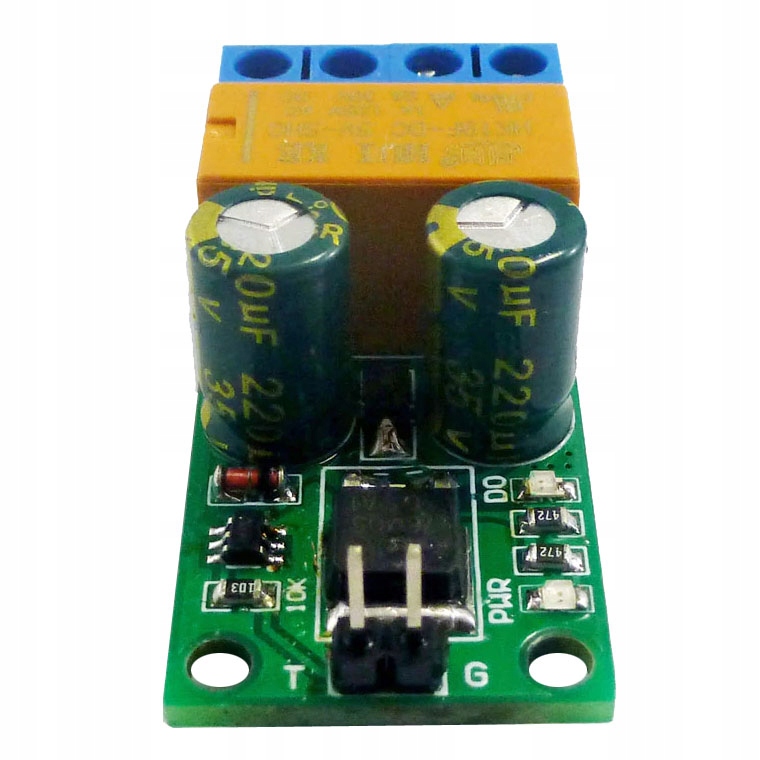

Moduł bistabilnego przekaźnika umożliwiającego odwrócenie polaryzacji na wyjściu układu. Sygnał wyzwalający może pochodzi z mikrokontrolera AVR, Arduino, STM32 itp. Sterowanie odbywa się niskim poziomem sygnału. Układ umożliwia również odwracanie polaryzacji za pomocą opcjonalnego zewnętrznego przełącznika, który będzie zwierał wejście wyzwalające (T) z masą (G).  Moduł zasilany jest napięciem 5V. Maksymalne obciążenie styków wyjściowych przekaźnika układu wynosi 2A. W przypadku silników może to być maksymalnie 1A. Układ posiada wskaźnik zasilania oraz przełączenia, odwrócenia polaryzacji na wyjściu  w postaci dwóch diod świecących LED.  Złącza terminal block do przykręcenia przewodów zasilających, oraz wyjściowych. Moduł idealnie nadaje się do zastosowania przy sterowaniu silników prądu stałego za pomocą mikrokontrolera. Do stabilnej i prawidłowej pracy układu wymagane jest doprowadzenie źródła zasilania o napięciu 6V - 24V oraz odpowiedniej wydajności prądowej 2A.

Bistabilna praca oferowanego układu oznacza że ma on dwa możliwe punkty pracy przekaźnika: włączony lub wyłączony

dane techniczne:

• moduł elektroniczny przekaźnik bistabilny zatrzaskowy samoblokujący:

  DR55B01 wersja 5V

• zastosowania:

  ► odwracanie polaryzacji napięcia wejściowego

  ► sterowanie kierunkiem obrotu silnika elektrycznego

• napięcie zasilania: DC 5V
• napięcie zasilania - napięcie wejściowe = napięcie na wyjściu
• pobór prądu przez moduł:

  ► polaryzacja wyjścia dodatnia przekaźnik rozłączony: 2mA

  ► polaryzacja wyjścia odwrócona przekaźnik załączony: 35mA – 40mA

• przekaźnik: HK19F-DC5V-SHG

• maksymalny prąd obciążenia: 2A ( dla silnika <= 1A)

  maksymalne obciążenie styków przekaźnika: 1A/125VAC lub 2A/30VDC

• diody LED:

  ► PWR - wskaźnik zasilania

  ► DD wskaźnik odwrotnej polaryzacji

• metoda sterowania:

  ► wyzwalanie niskim stanem

  ► czas trwania impulsu 0,2 do 2s

  ► sygnał sterujące zwarcie pinów T i G lub podanie stanu niskiego z mikroprocesora, Arduino, STM32 itp.

• złącza:

  ► wejście/wyjście: terminal block ARK do przykręcenia przewodów bez konieczności lutowania

  ► sygnał sterujący doprowadzany do złączy goldpin

• płytka drukowana PCB dwustronna z metazlizacją otworów
• wymiary: 43 x 21 x 16 mm
• waga: 13,5g

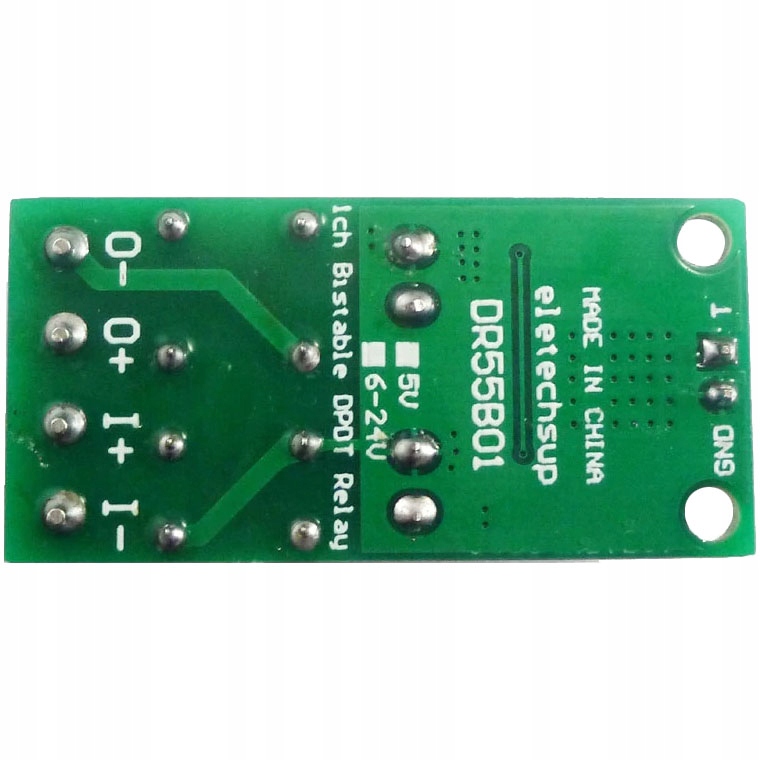

opis wyprowadzeń:

► I+ : wejście zasilania +

► I- : wejście zasilania -

► O+ : wyjście modułu (po odwróceniu jest -)

► O- : wyjście modułu (po odwróceniu jest +)

► G : wejście sygnału wyzwalającego – masa

► T : wejście sygnały wyzwalającego (wyzwalanie niskim stanem)

Sposób użycia:

1. Włącz zasilanie. Napięcie wejściowe zasilające I+/I-  = napięcie wyjściowe O+/O-. Naciśnij przycisk wyzwalania (zmiany polaryzacji wyjścia). Polaryzacja została odwrócona. Ponowne naciśnięcie triggera spowoduje ponowne odwrócenie polaryzacji, wtedy wyjście = wejście.

2. Wyłącz zasilanie by wyłączyć wyjście.
