Индикатор заряда аккумулятора BL 2–48 В

Proszę dokładnie zapoznać się ze specyfikacją wskaźnika

Wskaźnik naładowania baterii programowalny

Miernik pojemności baterii litowych 8-63V i akumulatorów kwasowych 8-48V

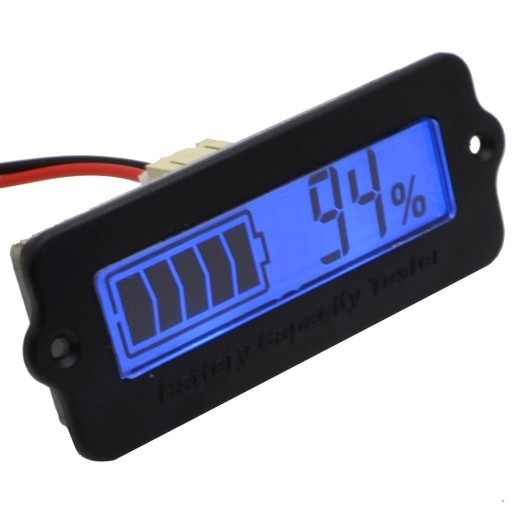

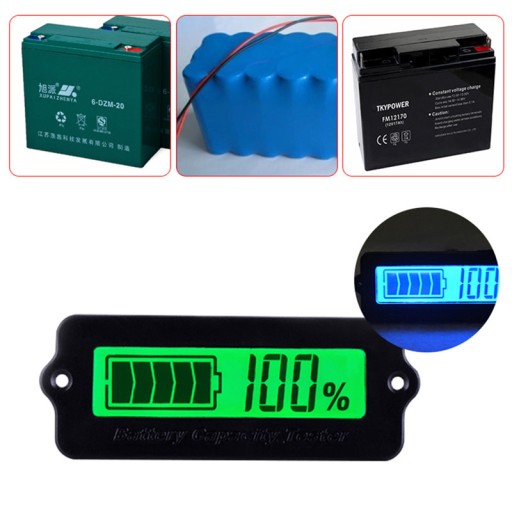

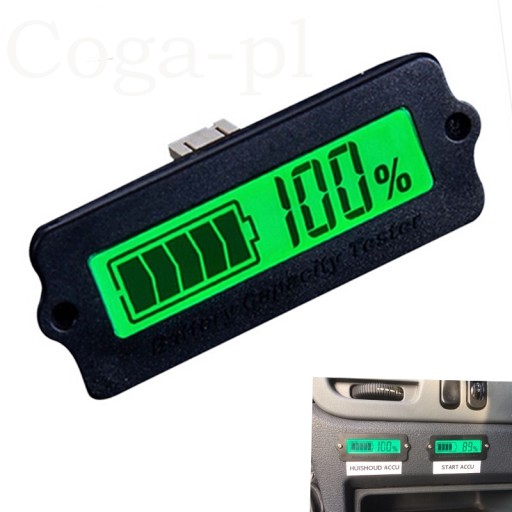

Rodzaj monitora akumulatorów typu napięciowego, wskaźnik może testować pojemność akumulatora żelowego, kwasowo-ołowiowego i akumulatora litowo-jonowego i wyświetlać pojemność za pomocą intuicyjnego symbolu akumulatora i wartości procentowej.

Użytkownicy mogą poznać stan baterii na czas.

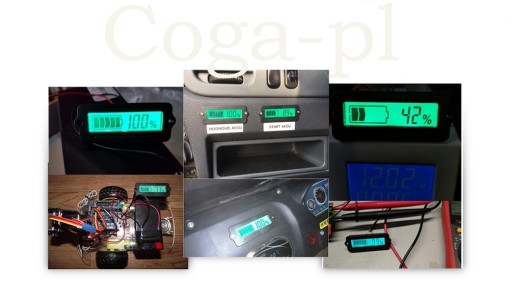

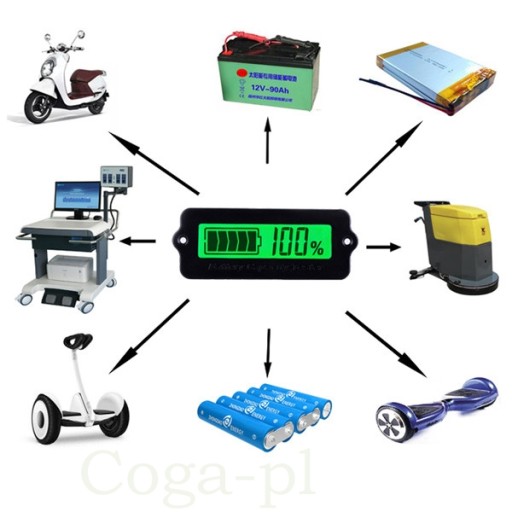

Nadaje się do urządzeń mobilnych i przenośnych, pojazdów elektrycznych, ebike, samochodów ciężarowych, maszyn czyszczących, przyrządów, sprzętu pomiarowego i tak dalej.

Miernik akumulatorów 12V ze skalą procentową. Prosty miernik do użycia w wielu projektach oraz do szybkiego sprawdzania stanu akumulatora.

Typ -  zewnętrzna instalacja

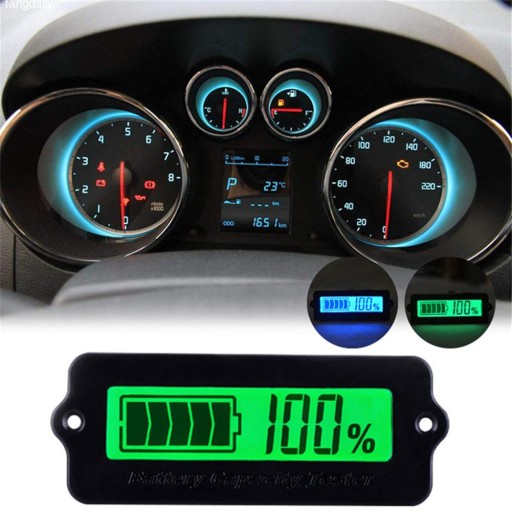

Wyświetlacz LCD

Temperatura pracy:-30~85 celsjusza

kolor - ZIELONY

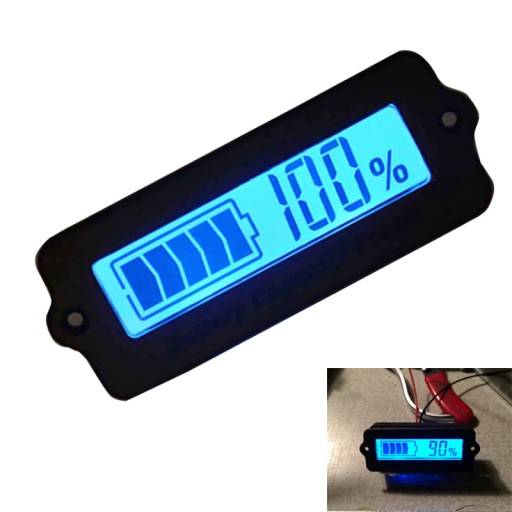

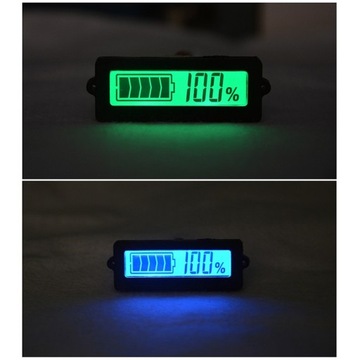

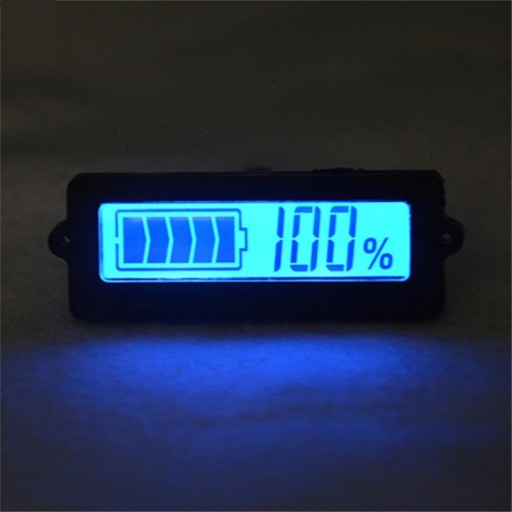

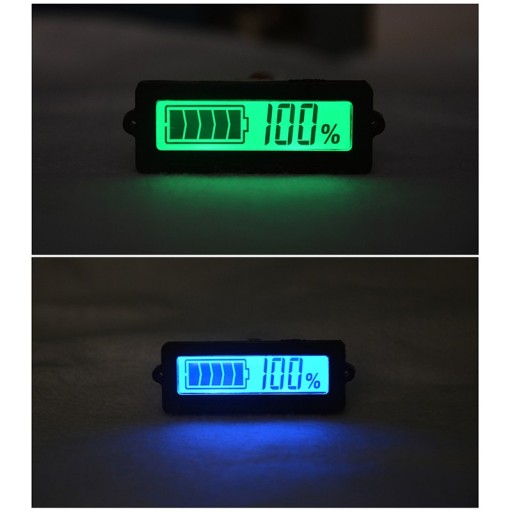

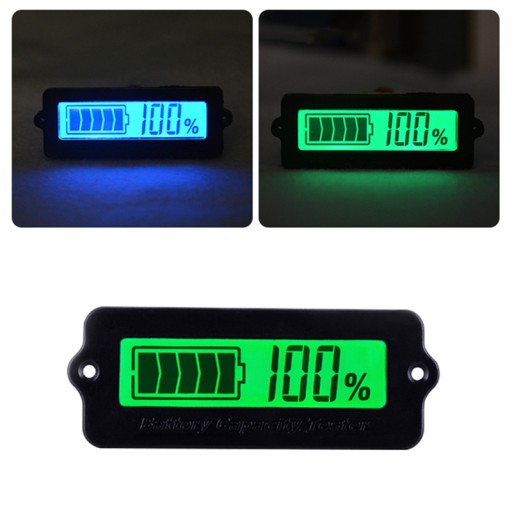

na innych naszych aukcjach kolory: niebieski i czerwony

Dane techniczne

• Typ: instalacja zewnętrzna
• Wyświetlacz: LCD
• Napięcie robocze: 8-63V
• Kolor wyświetlacza: zielony

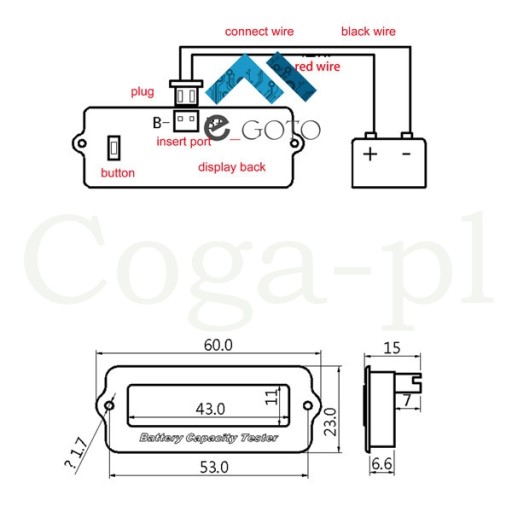

• Wymiary podane na schemacie obok
• Waga: 13,1g
• Instrukcja

W zestawie

• Miernik pojemności baterii litowych 8-63V i akumulatorów kwasowych 6 - 48V  w obudowie - 1 szt
• dwa kabelki: czerwony i czarny o długości 20 cm

Jak stosować!!!

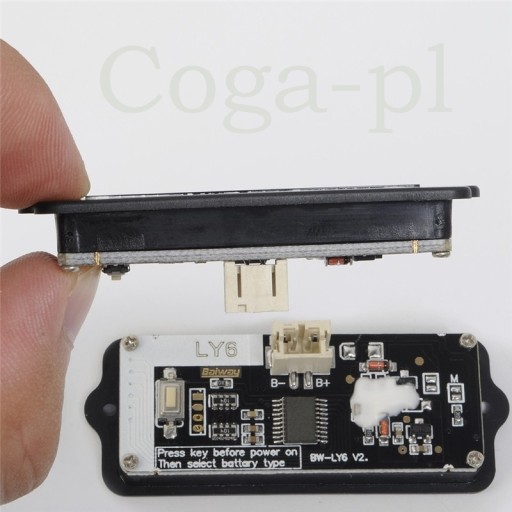

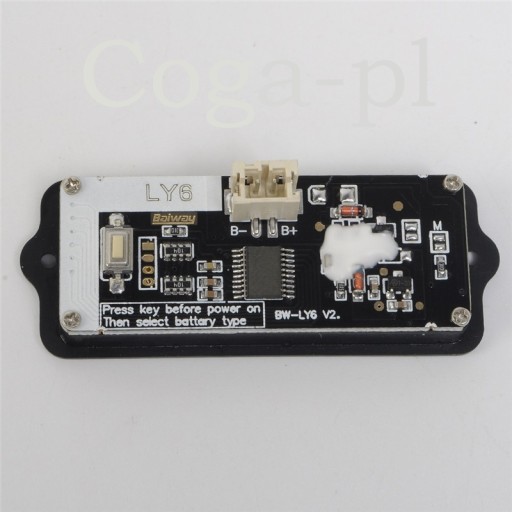

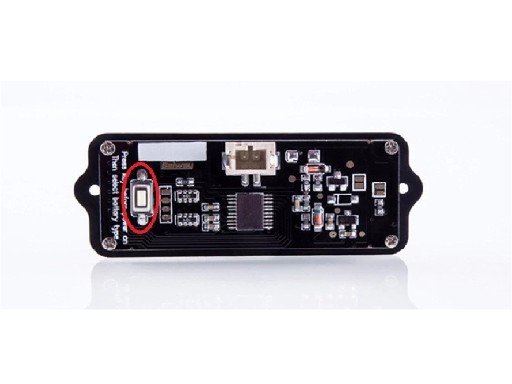

Przycisk bution, który znajduje się z tyłu wyświetlacza - po naciśnięciu dostosowuje się do pojemności akumulatora i wskazuje 100%, niezależnie od tego czy akumulator jest naładowany w 20%, 50% czy w 100% , nawiasem mówiąc sami możemy regulować wskazania miernika.

Wybór rodzaju i napięcia akumulatora: aby wybrać rodzaj i napięcie pomiaru akumulatora należy przed podłączeniem zasilania wcisnąć i przytrzymać przycisk do momentu podłączenia zasilania. Po tej czynności na ekranie powinna pojawić się opcja 0P  i przyciskiem wybieramy spośród tych opcji: P - akumulatory ołowiowe, C ogniwa litowe:

• 0P - 100% od zadziałania miernika 8V
• 1P - napięcie dla akumulatora ołowiowego 12V
• 2P - napięcie dla akumulatora ołowiowego 24V
• 3P - napięcie dla akumulatora ołowiowego 36V
• 4P - napięcie dla akumulatora ołowiowego 48V

Dla pakietów litowych:

• 2C - napięcie dla pakietu 2S - 7,4V
• 3C - napięcie dla pakietu 3S - 11,1V
• ...
• 15C - napięcie dla pakietu 15S - 63V

Po wyborze opcji należy odłączyć zasilanie i po ponownym zasileniu (bez przytrzymywania przycisku) miernik pokazuje wskazania dla wybranej opcji.

Dostosowanie specyfikacji w skrócie:

Naciśnij i przytrzymaj klawisz w dół z tyłu po wyłączeniu, a następnie włącz. Wyświetlacz LCD wyświetla aktualną specyfikację. Następnie użyj klawisza, aby dostosować specyfikację, wybierz odpowiednią specyfikację, której potrzebujesz, a następnie wyłącz i włącz ponownie. Monitor baterii będzie działał normalnie (odpowiadaj kodowi jak poniżej).

Bateria litowo-jonowa          Kod   Akumulator kwasowo-ołowiowy  Kod

• 3 komórki,                   3 C,                     12V,                          1 P
• 4 komórki,                   4 C,                     24V,                          2 P
• 5 komórek,                  5 C,                     36V,                          3 P
• 6 ogniw,                       6 C.,                    48V,                          4 P
• 7 komórek,                  7 C., ,
• 8 komórek,                  8 C., ,
• 9 komórek,                  9 C., ,
• 10 komórek,               10 C, ,
• 11 komórek,                11 C, ,
• 12 komórek,               12 C., ,
• 13 komórek,               13 C, ,
• 14 komórek,               14 C., ,
• 15 ogniw,                    15 C, ,

Jak zainstalować:

1. Otworzyć prostokątny otwór i dwa otwory na śruby w panelu urządzenia.
2. Następnie zainstaluj monitor baterii z tyłu panelu i umieść wystający wyświetlacz LCD w prostokątnym otworze.
3. Na koniec zamocuj monitor akumulatora za pomocą wkrętów z przodu panelu. Jak pokazano na schemacie obok.
