РЕЛЕ ЗАтопления ДЛЯ УПРАВЛЕНИЯ PZ-828

PRZEKAŹNIK ZALANIA PRZELANIA DO KONTROLI PZ-828

PRZEZNACZENIE

Jednostanowy przekaźnik kontroli poziomu cieczy, z fabryczną stałą nastawą czułości.

Przekaźniki  jednostanowe  służą do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowania  sondy zalania.

DZIAŁANIE

W stanie suchym styk przekaźnika pozostaje w pozycji 7-4. W chwili zalania sondy cieczą (tj. zwarcia elektrod sondy) styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy (rozwarciu elektrod sondy) styk przekaźnika powraca w pozycję 7-4.

Przekaźnik w komplecie z sondą PZ

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 1 x PZ
• Zaciski sondy: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm2
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

SPOSÓB PODŁĄCZENIA SONDY

Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii (zalania pomieszczenia cieczą) z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej (alarmu).

Pod wejście 5-6 można podłączyć do 10 sond szeregowo lub równolegle:

DO RYSUNKU:

A) szeregowo (dla zależnego układu kontroli poziomu płynu w

wielu punktach) musi nastąpić jednocześnie zwarcie wszystkich

podłączonych czujników, aby przekaźnik zadziałał.

Przy połączeniu szeregowym zmniejsza się czułość czujników

(zmniejsza się przewodność).

B) równolegle (dla alternatywnego układu kontroli poziomu płynu w wielu punktach) musi nastąpić zwarcie przynajmniej jednego, dowolnego z podłączonych czujników

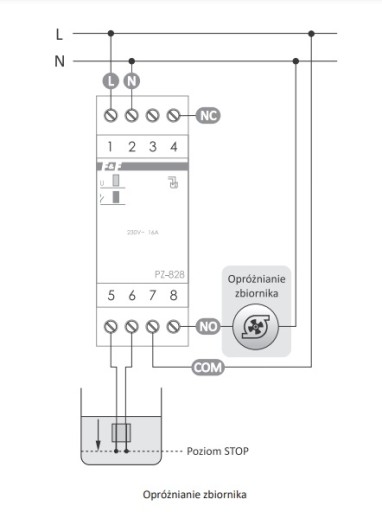

DIAGRAM

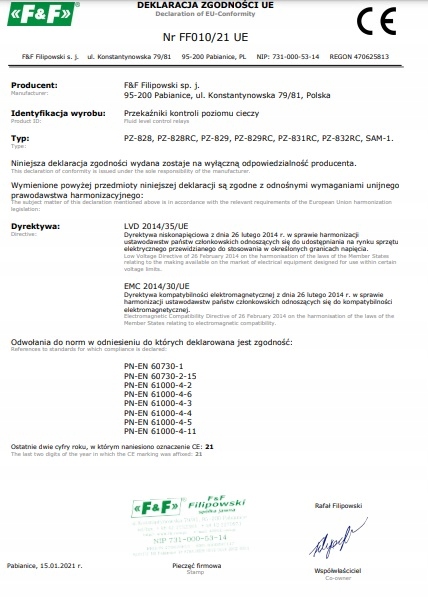

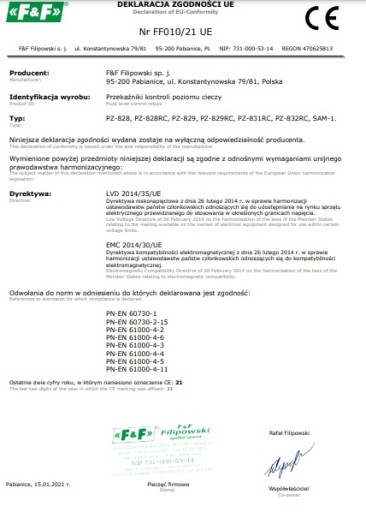

DEKLARACJA ZGODNOŚCI UE
