Złącze wtyk kątowy IEC Cabelcon do kabli RG-6 / TRISET-113 Self-Instal

Profesjonalne złącze wtyk TV do samodzielnego montażu!

Do zastosowania w instalacjach TV-SAT !!

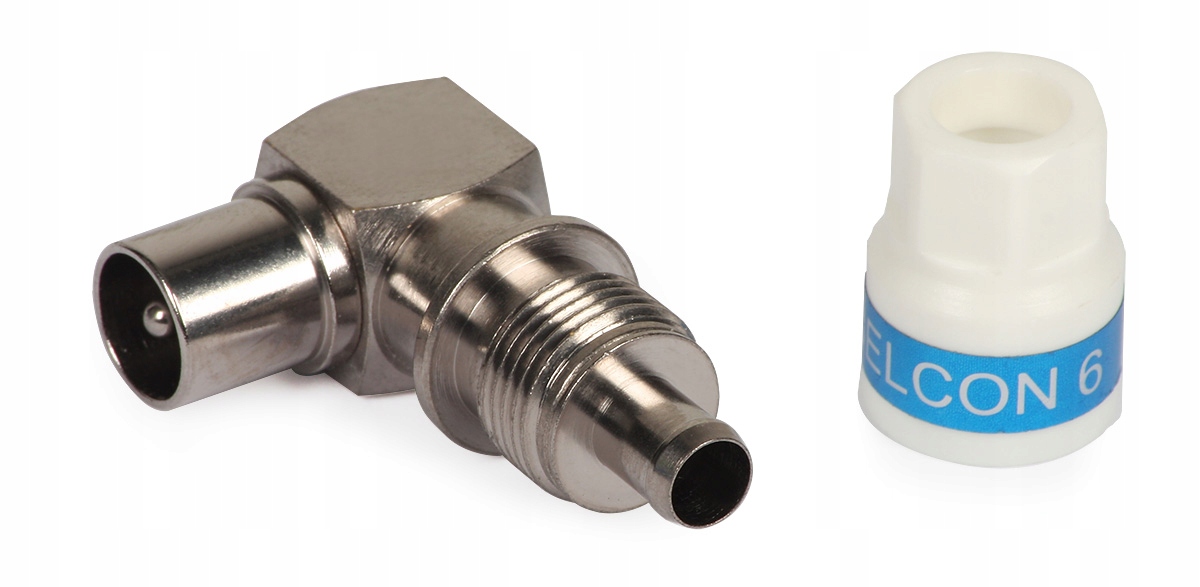

Wtyk antenowy kątowy duńskiej firmy Cabelcon dedykowany jest do domowych instalacji antenowych. Opatentowana konstrukcja, bazująca na technice "Self-Install", zapewnia profesjonalne oraz przede wszystkim trwałe połączenie. Co ważne, do montażu wtyku, nie jest wymagane żadne narzędzie - proces zaciskania na przewodzie zachodzi tutaj samoczynnie.

Złącze Cabelcon przeznaczone jest na kable:

• RG-6 CU
• RG-6 CU Trishield
• RG-6 CU PE
• RG-6 CCS
• TRISET-113
• TRISET-113 HF
• TRISET-113 PE
• TRISET PROFI

Cechy wyróżniające

• ekranowanie klasy A,
• pasmo przenoszenia do 3GHz,
• brak konieczności stosowania narzędzi,
• możliwość wielokrotnego wykorzystania,
• wysoka jakość,
• stabilność połączenia,
• pasuje na przewody o średnicy dielektryka 4.9-5.1mm.

Montaż wtyku odbywa się poprzez przygotowanie przewodu, nasunięcie plastikowej nasadki, założenie wtyku na przewód tak, aby końcowa tuleja znalazła się pod zewnętrznym płaszczem kabla oraz nakręcenie nasadki na gwintowany wtyk. Cała operacja zajmuje nie więcej, niż kilkanaście sekund.

Prawidłowo zamontowany wtyk jest praktycznie niezdejmowalny, przy czym możliwe jest jego rozkręcenie i ponowny montaż. Opcja ta przydaje się na przykład w sytuacji, gdy przewód antenowy ulec musi skróceniu lub wydłużeniu.

Do szybkiego przygotowania przewodu posłużyć może jedno z dostępnych w ofercie narzędzi: ściągacz izolacji MASTER (z dodatkowym nożem) lub ściągacz izolacji + klucz Cabelcon (z kluczem do dokręcania wtyków i złącz).

Dane techniczne:

Typ: IEC

Pasmo przenoszenia [MHz]: < 3000

Impedancja [Ω]: 75

Ekranowanie dla częst. 30-1000 MHz [dB]: 115

Impedancja przejściowa 5-30MHz [mΩ/m]: 5.0

Tłumienie odbić dla 0.3-1750MHz [dB]: 20

Tłumienie odbić dla 1750-3000MHz [dB]: 19

IMD3 (@2x100mW) [dBc]: -135

IMD (IP3) [dBm]: +87

Wytrzymałość na rozciąganie (całość) [N]: 147

W zestawie znajduje się:

• złącze Cabelcon 90-IECM-56 5.1 SELF INSTALL
