Комплект автоматизации ворот с лампой NICE WINGO 3524

NICE WINGO 3524

KOMPLETNY ZESTAW AUTOMATYKI RENOMOWANEJ MARKI NICE DO BRAM DWUSKRZYDŁOWYCH O DŁUGOŚCI DO 3,5 METRA KAŻDEGO ZE SKRZYDŁO I WADZE 2x 350 KG

IDEALNE DO SŁUPKÓW WĄSKICH I SZEROKICH

Siłowniki do dużych bram skrzydłowych, o długości skrzydła do 3,5 m i ciężarze do 350kg. Urządzenie posiada wydłużony korpus, dzięki czemu za jego pomocą łatwo i bez problemu zamontujemy siłowniki na znacznie większych bramach skrzydłowych osadzonych nawet na murowanych słupkach o dużym przekroju.

Skład zestawu:

• 2x siłownik NICE Wingo WG3524
• 2x wbudowany w siłownik mechaniczny ograniczniki ruchu na otwieranie
• radioodbiornik z kodem dynamicznie zmiennym  wbudowany na płycie głównej
• 2 x pilot dwukanałowy NICE FLO2RE
• 1x centrala sterująca NICE MC424L wraz z obudową
• 1x komplet fotokomórek bezpieczeństwa NICE BF (nadawcza i odbiorcza)
• Lampa LED NICE ELDC 12-36V z wbudowaną anteną
• 2x komplet uchwytów montażowych do słupków i skrzydeł bram wraz z elementami montażowymi
• 4x awaryjny klucz odblokowujący bramę w przypadku braku napięcia
• 1x instrukcja montażu i użytkowania napędu

Najważniejsze zalety modelu Wingo3524:

• dzięki zastosowaniu opatentowanego układu wewnętrznych komponentów i mniejszej ilości części ruchomych gwarantuje cichą pracę i niezawodność
• wyposażony w wygodny mechanizm odblokowania awaryjnego w przypadku braku zasilania mechaniczny, który umożliwia otwieranie i zamykanie bramy w trybie ręcznym w przypadku braku zasilania elektrycznego
• amperometryczny system wykrywania przeszkody - służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, napęd zatrzymuje bramę i zmienia kierunek jej ruchu
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.
• funkcja fototest – przed każdym ruchem bramy centrala automatycznie sprawdza, czy fotokomórki są sprawne i gdy wszystko działa jak należy, brama zostaje wprawiona w ruch.
• funkcja furtki, czyli częściowego otwarcia bramy lub jednego skrzydła – dzięki niej gdy idziesz pieszo lub jedziesz rowerem nie musisz czekać aż bram całkowicie się otworzy i zamknie
• napęd samohamowny, co oznacza że brama blokuje się mechanicznie po zatrzymaniu pracy silnika. Dzięki temu nie ma konieczności dodatkowego mechanicznego ryglowania bramy przy użyciu zamka, ani nie jest możliwe jej ręczne otwarcie
• centrala współpracująca z siłownikami jest przystosowana do zasilania pobieranego z akumulatora awaryjnego (PS124), który zapewnia awaryjne zasilanie - dzięki temu siłowniki otworzą i zamkną bramę nawet w przypadku przerwy w dopływie prądu.

Parametry techniczne siłowników NICE WINGO 3524

• Zasilanie/Zasilanie silnika: 230/24
• Moc pobierana: 85 W
• Pobór prądu silnika: 3,5 A
• Stopień ochrony: 44 IP
• Skok: 460 mm
• Siła uciągu: 1500 N
• Prędkość liniowa: 0,012 m/s
• Ciężar jednego siłownika: 6 kg
• Ciężar maksymalny skrzydła: 350 kg
• Temperatura pracy: -20 do +50°C
• Intensywność pracy: 300 cykli/dobę
• Długość maksymalna skrzydła: 3,5 m
• Wymiary: 920x98x95 mm

Centrala sterująca MC424L

Centrala MC424L przeznaczona jest do automatyzacji skrzydłowych bram wjazdowych za pomocą siłowników Nice Wingo 24V. Bogaty zestaw funkcji i parametrów centrali pozwala zaspokoić wymagania większości użytkowników:

• funkcja autoprogramowania, dzięki której siłowniki w czasie programowania automatycznie zapamiętują położenia krańcowe bramy, czyli pamiętają jak brama maksymalnie może otworzyć skrzydła przy każdym otwieraniu.
• system weryfikujący obciążenie podłączonych do niej siłowników (amperometryka) - służy do wykrywania ewentualnych przeszkód, które mogą wystąpić podczas normalnego ruchu bramy. Dzięki tej funkcji, w chwili napotkania na przeszkodę, siłownik zatrzymuje bramę i zmienia kierunek jej ruchu.
• funkcja furtki, czyli częściowego otwarcia bramy lub jednego skrzydła – dzięki niej gdy idziesz pieszo lub jedziesz rowerem nie musisz czekać aż bram całkowicie się otworzy i zamknie.
• funkcja płynnego zwolnienia podczas zamykania i łagodnego startu – polega na zmniejszeniu prędkości tak, aby uniknąć silnego szarpnięcia w momencie otwierania lub zamykania bramy. Dzięki temu brama pracuje płynnie i nie hałasuje podczas pracy.

Centrala jest przystosowana do zasilania pobieranego z akumulatora awaryjnego (PS124), który zapewnia awaryjne zasilanie - dzięki temu siłowniki otworzą i zamkną bramę nawet w przypadku przerwy w dopływie prądu.

Pilot do bramy NICE ERA FLOR 2 kanałowy

• Pilot 2-kanałowy z sygnalizacją LED.
• Częstotliwość: 433,92 MHz.
• Kod: dynamicznie losowo zmienny.
• Zasięg: działania 50 - 150m.
• Bateria: zainstalowana w pilocie

Fotokomórki BF

Fotokomórki bezpieczeństwa do montażu zewnętrznego.  Montaż najczęściej na słupkach, wysokości montażu to ok. 50 cm. od podłoża.

Charakterystyka:

• Zasięg: 30 m
• Typ styków: N.C
• Podłączenie: przewodowo
• Kąt widzenia fotokomórki: 180 °

Uchwyty montażowe:

• uchwyty do zamocowania siłowników na słupki i skrzydła bramy wraz z ośrubowaniem
• 4x kluczyki odblokowujące do siłowników używane w przypadku przerwy w dostawie energii elektrycznej

Ogranicznik krańcowy mechaniczny PLA13

• w zestawie dostarczono 2x PLA13 na otwarcie
• możliwość doposażenia o 2x PLA13 na zamknięcie
• dzięki strefie ząbkowanej możemy dokładnie wyregulować odkąd dokąd mają się otwierać i zamykać skrzydła bram

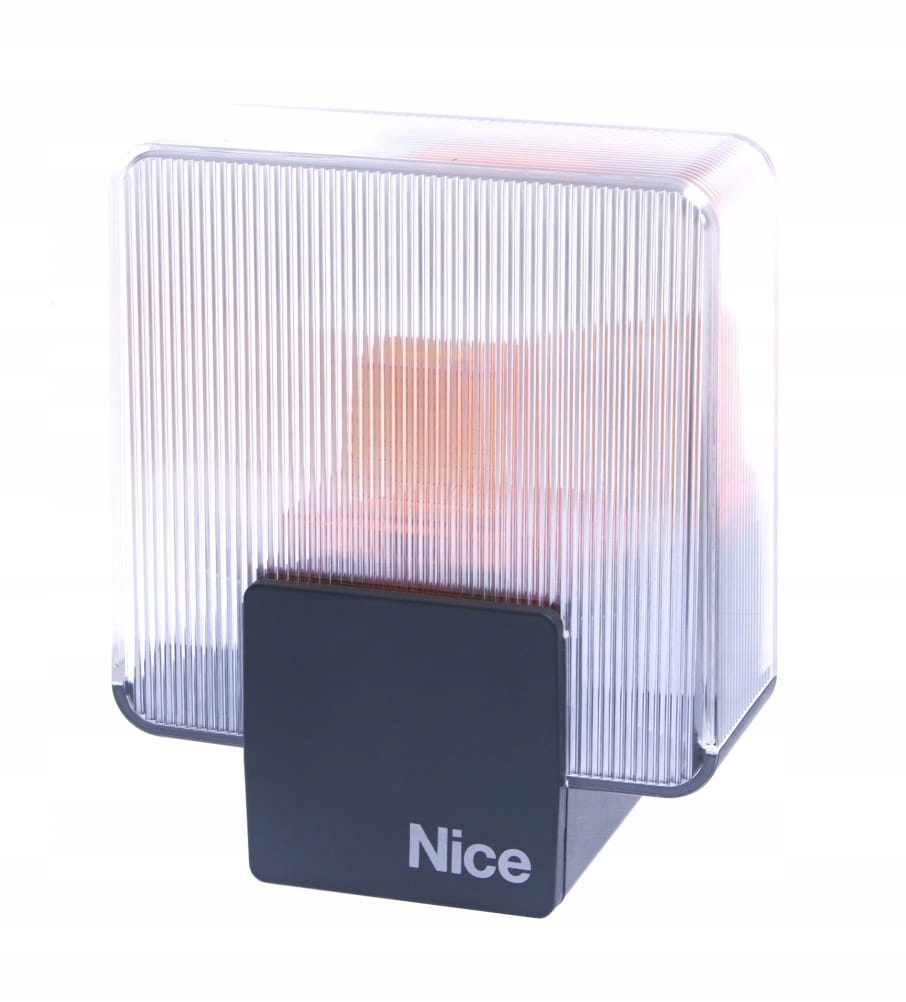

Lampa LED NICE ELDC 12-36V z wbudowaną anteną

Lampa LED NICE ELDC 12-36V charakteryzuje się zarówno ciekawym wzornictwem, jak i uniwersalnością zastosowania. Jej głównym zadaniem jest ostrzeżenie użytkownika, gdy automatyczna brama wjazdowa zaczyna pracować, jednak z jej pomocą można również stworzyć niepowtarzalny klimat wokół domu.

Najważniejsze cechy

• Antena zintegrowana z anteną
• Możliwy montaż w płaszczyznach pionowej jak i poziomej
• Zasilanie 12-36V
• Stopień ochrony: 44IP
• Pobór mocy nawet do 80% mniejszy dzięki technologii LED

Tabliczka ostrzegawcza

• informuje że brama jest zautomatyzowana
• mocowana z zewnętrznej strony bramy

PARAMETR                                      JEDNOSTKA           WARTOŚĆ

• Zasilanie/Zasilanie silnika             V                          230/24
• Moc znamionowa                          W                              50
• Pobór prądu znamionowy           A                                2
• Stopień ochrony                            IP                              44
• Prędkość liniowa nominalna     m/s                          0,012
• Temperatura pracy                       C                         -20 - +50
• Intensywność pracy           cykle na dzień                   30
• Ciężar siłownika                           KG                               6
• Ciężar max. skrzydła                   KG                             400
• Długość max. skrzydła                M                               3,5
• Wymiary                                       mm                      920/98/95
• Skok                                              mm                            470
• Siła ciągu max.                              N                             1500
• Typ słupa                                                                         1,2
• Prędkość liniowa                                                                             bez obciążenia                            m/s                          0,016

NICE WINGO 3524 TO ZESTAW AUTOMATYKI RENOMOWANEJ MARKI NICE DO BRAM DWUSKRZYDŁOWYCH O SKRZYDŁACH DŁUGOŚCI DO 3,5 METRA KAŻDE SKRZYDŁO I WADZE DO 2x 350 KG

ZESTAW JEST KOMPLETNY I GOTOWY DO MONTAŻU
