Датчик расхода 1" лопастной переключатель

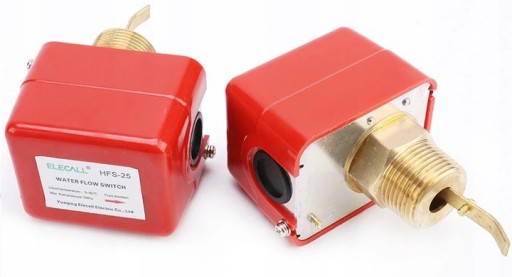

Sygnalizator przepływu łopatkowy 1"

Czujnik wykrywający przepływ cieczy.

Ze względu na to, że w zestawie znajduję się kilka łopatek o różnych wymiarach sygnalizator można stosować w rurociągach od 1" do 8".

Zasada działania jest następująca :

Przepływ cieczy w rurociągu powoduje odchylenie łopatki powodującej zadziałanie styku przełącznika.

Jeśli przepływ jest bardzo mały lub go w ogóle nie ma styki nie zostaną przełączone.

Urządzenie wyposażone jest w następujące zaciski

• Wspólny COM
• Normalnie otwarty NO (po wykryciu przepływu zwarty)
• Normalnie zamknięty NC (po wykryciu przepływu rozwarty)

Czujnik przeznaczony do wody, glikolu etylenowy lub innych cieczy.

W skład zestawu wchodzi :

• Czujnik przepływu
• Łopatki  5 szt.

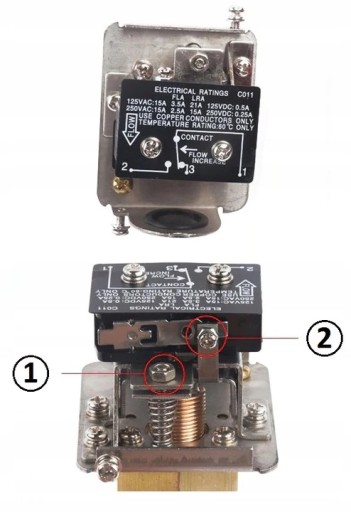

Opis regulacji

Czujnik wyposażony jest w dwie śruby regulacyjne za pomocą, których możemy ustawić  próg przepływu przy którym załączy się czujnik oraz ciśnienie przy jakim nastąpi wykrycie przepływu.

1. Śruba regulacji ciśnienia
2. Śruba regulacji przepływu

Parametry techniczne :

• Przyłącze 1"
• Maksymalne ciśnienie pracy 10 bar
• Zakres temperatury cieczy 0-80 C
• Maksymalny prąd styku 15A
• Maksymalne napięcie pracy 250VAC
• Wilgotność pracy 0-95% bez kondensacji

Wymiary

• Szerokość 78 mm
• Wysokość 56 mm

Zastosowanie

• Instalacje wodne i kanalizacyjne
• Instalacje grzewcze CO
• Kontrola i regulacja cieczy
