Адаптер всасывания Ø35 для Blum Ecodrill 2 комплекта

EcoEvac ™

Drukowany dwuczęściowy adapter (2 sztuki), który rozwiązuje problem z brakującym odprowadzaniem urobku w pomocy montażowej firmy Blum.

Wystarczy w Ecodrillu nawiercić otwornicą otwór o średnicy od Ø35 do maks. ok. Ø42.

Zaprojektowany kształt adaptera daje nam pewne widełki, jeżeli chodzi o potrzebną otwornicę. Otwór nie może być jednak mniejszy niż Ø35, ponieważ wtedy nie zmieści się adapter.

Sugeruję wiercić z lewej strony - wiór będzie się lepiej odprowadzał.

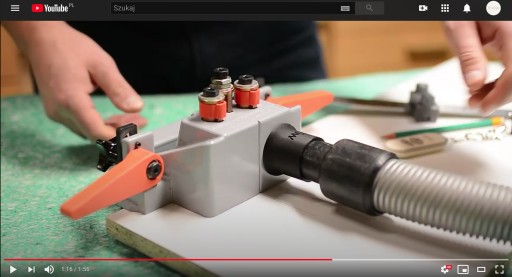

Prezentacja działania w płycie wiórowej bez odsysania oraz z zamontowanym adapterem oraz odkurzaczem:

https://youtu.be/OWVdC5eAe0g

Przy płytach generujących duże płaty wiórów jak np. MDF/Sklejka należy wiercić wolniej, stopniowo - wtedy urobek również zostanie odprowadzony:

https://streamable.com/57nidn

Adapter jest przystosowany do końcówek Starmix, Metabo, Bosch, Festool Cleantec itp. które mają na zewnątrz średnicę w standardzie Ø35

Do wykonania otworu w odlewie można użyć zwykłą otwornicę do metalu wyposażoną w wiertło centrujące.

Adapter jest wyposażony w gwint. Kierunek skręcania - strzałkami do siebie.

Nakrętka powinna się zablokować w pozycji, która zapobiegnie samodzielnemu odkręceniu.

Dzięki zastosowaniu odsysania wydłużymy znacząco żywotność frezów puszkowych, ponieważ cały urobek będzie od razu odsysany i nie dojdzie do zapchania/przegrzania.

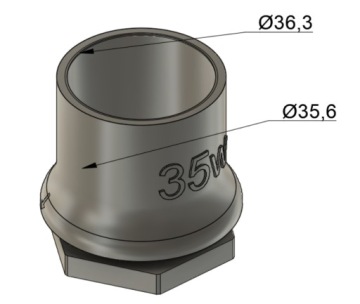

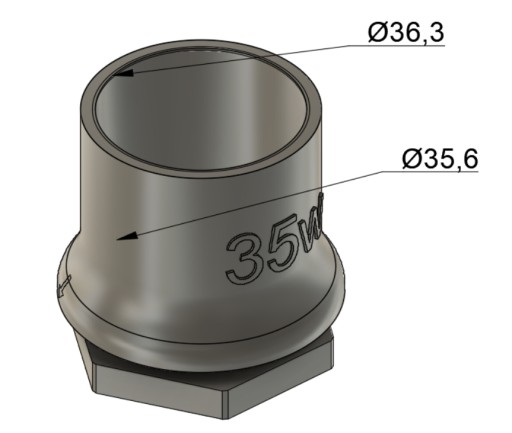

Dokładne średnice wewnętrzne otworu przyłącza odkurzacza widoczne na przekroju (otwór zwęża się stożkowo). Standardowy rozmiar nazwany 35w jest w miarę uniwersalny typowo pod Festool/Starmix/Metabo/Bosch itp. - jeżeli byłby wymagany inny np. mniejszy (niektóre Zelmer itp.), możemy wykonać wg. potrzeb, proszę wtedy jednak wcześniej o kontakt.

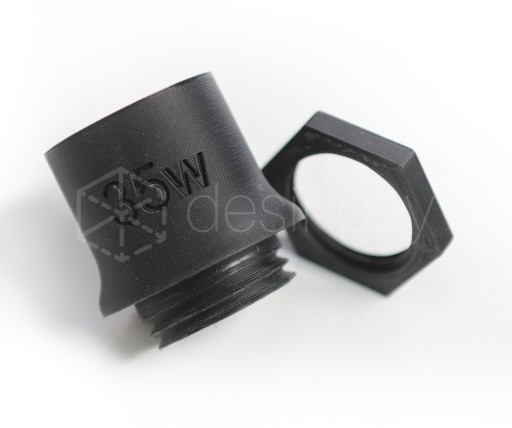

Skład zestawu:

• 2x adapter część zewnętrzna
• 2x nakrętka część wewnętrzna

Czyli łącznie 2 adaptery, które można zamontować po jednym na dwóch pomocach montażowych.

Pomoc montażowa ecodrill nie wchodzi w skład zestawu.
