Концентратор RS485 + усилитель-ретранслятор

RS485 hub + wzmacniacz repeater

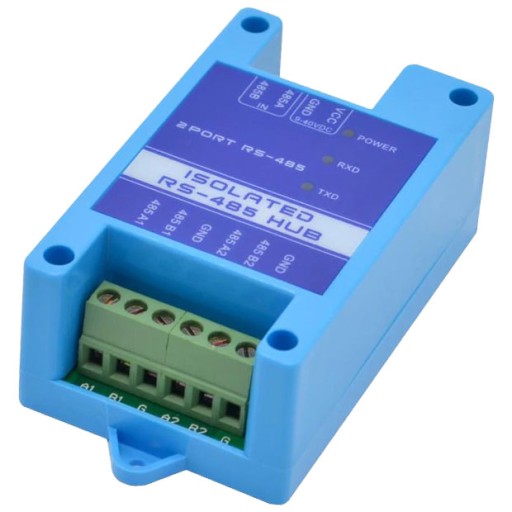

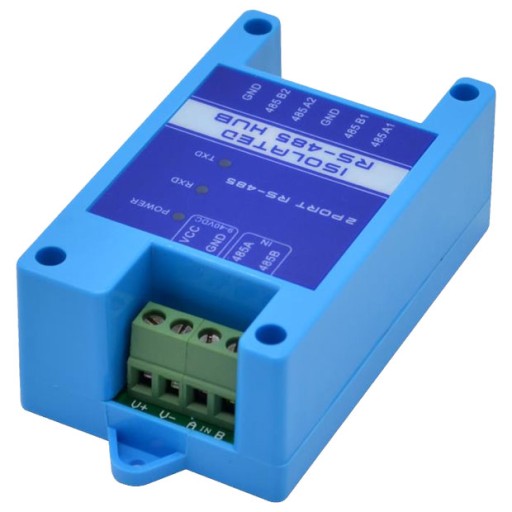

JPX-6021 to rozdzielacz magistrali RS-485 (HUB) przeznaczony do komunikacji automatyki przemysłowej . Rozwiązanie pozwala na stworzenie struktury  gwiazdy magistrali sieciowej RS-485 przy dużych dużych wymaganiach systemowych RS-485. Szybkość transmisji wynosi w do 115,2 Kb / s w zależności od systemu. Interfejs RS-485 wykorzystuje technologię izolacji optycznej. Układ  posiada zabezpieczenie ochrony przeciwprzepięciowej 600 W, zapewniający izolację przed napięciem do 1000V. Dodatkowo posiada zabezpieczenie  ESD. Obwód identyfikacyjny używany w trybie pracy RS-485 może automatycznie wykrywać kierunek przepływu danych i automatycznie przełączać obwód sterowania , aby łatwo rozwiązać problem transceivingu i opóźnienia konwersji RS-485.Duży zasięg sięgający 3000m.

dane techniczne:

• aktywny rozdzielacz RS485 HUB + izolowany wzmacniacz sygnału RS485
• model: JPX-6021
• kompatybilny ze standardami: RS-422, RS-485 TIA/EIA
• automatyczne wysyłanie i odbieranie danych:

  ► dwu przewodowa komunikacja RS-485 (AB)

  ► interfejs wejściowy: 1 interfejs RS-485

  ► interfejs wyjściowy: 2-drożny interfejs RS-485

• szybkość transmisji: 300b/s – 115,2kb/s (adaptacyjna)
• napięcie zasilania: 9V do 40V / 500mA
• obciążalność:

  ► do każdego interfejsu RS-485 można podłączyć do 128 urządzeń

  ► odległość komunikacyjna: do 3000m ( na interfejs)

• wskaźnik zasilania
• wskaźnik kierunku transmisji danych
• wskaźnik kanału
• tryb pracy: asynchroniczny półdupleks (dwukierunkowa komunikacja RS-485)
• optoizolacja: izolowane napięcie 1kVrms / 500V DC
• izolowany moduł DC/DC
• zabezpieczenie przeciwprzepięciowe
• zabezpieczenie ESD
• złącze terminal block (ARK)
• medium transmisyjne:

  ► skrętka lub przewód ekranowany

• wymiary: 95 x 50 x 31 mm
• temperatura pracy: -40ºC do 85ºC
• wilgotność pracy: >95% RH

W załączniku dokładniejszy opis graficzny
