KNUTH RSM 1000 C - шлифовальный станок для валов и отверстий

Szlifierka cylindryczna

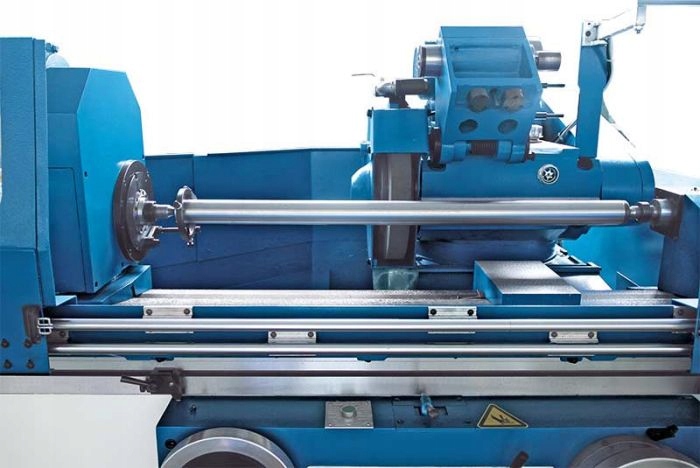

KNUTH RSM 1000 C

Firma KNUTH Werkzeugmaschinen GmbH jest jednym z wiodących na świecie dostawców obrabiarek i akcesoriów.

Firma KNUTH została założona w 1923 roku w Królewcu (Königsberg). Dzisiaj, obecna jest na największych rynkach w ponad 30 krajach.

Firma KNUTH zyskała międzynarodową popularność w branży dzięki świadomości wysokiej jakości swoich produktów, technicznym innowacjom, wieloletniemu doświadczeniu oraz przekonującemu stosunkowi ceny do jakości.

Dzięki gęstej sieci oddziałów niemieckich i międzynarodowych jest stale blisko klienta oraz gwarantuje odpowiednią obecność na rynku, kompetentne doradztwo i szybki serwis na miejscu.

Firma KNUTH cieszy się zaufaniem klientów na całym świecie – zarówno wśród małych zakładów rzemieślniczych, jak i dużych przedsiębiorstw przemysłowych.

Jakość firmy KNUTH.

www.knuthpolska.pl

Dane techniczne

Przestrzeń robocza

Wysokość w kłach - 180 mm

Średnica szlifowania - 8 - 320 mm

Ze stała podtrzmką - 60 mm

Długość szlifowania - 1.000 mm

Średnica szlifowania (wewnątrz) z podtrzymką - 35 - 100 mm

Średnica szlifowania (wewnątrz) bez podtrzymki - 30 - 100 mm

Głębokość szlifowania(wewnątrz) - 125 mm

Waga obr. przedmiotu - 150 kg

Posuw tarcz ściernych 0,0025 mm

Średnica uchwytu - 200 mm

Zakres obrotu stołu - -3° / +7°

Prędkości tarczy - 35 m/s

Robocza prędkość obrotowa wrzeciona- 50 Hz: 25 _ 220 obr./min

Drogi przesuwu

Przesuw głowicy szlifierskiej - 250 mm

Posuw roboczy

Posuw stołu, bezstopniowy- 0,1 - 4 m/min

Posuw za obrót koła osi -X- 1 mm

Posuw, oś -X- 0,0025 mm

Dokładność

Odchylenie- 0,003 mm

Odchylenie cylindryczne- 0,01 mm

Szorstkość <=0,32 µm Ra

Wrzeciennik

Zakres obrotu wrzeciennika  0 - 45 °

Stożek wrzeciona- MT 4

Wrzeciennik szlifierski

Prędkość obrotowa wrzeciona- 0 - 1.670 obr./min

Zakres obrotu wrzeciennika szlifierskiego (p+l) 30°

Prędkość obrotowa wrzeciona (wewnątrz) - 10.000 obr./min

Konik

Stożek konika- MT 4

Wysuw tulei konika- 30 mm

Napęd

Wydajność silnika wrzeciona ściernego / pompy hydraulicznej

5,5 / 0,75 kW

Moc, szlifowanie (wewnątrz) - 1,1 kW

Wydajność silnika wrzeciona roboczego / pompy chłodziwa

1,5 / 0,125 kW

Wymiary i waga

Wymiary tarcz ściernych - 400x50x203 mm

Wymiary szlifowania wewnętrznego(max)- 50x25x13 mm

Wymiary szlifowania wewnętrznego (min)- 17x20x6 mm

Wymiary ogólne (długość x szerokość x wysokość) - 3,61x1,81x1,52 m

Waga - 3.700 kg

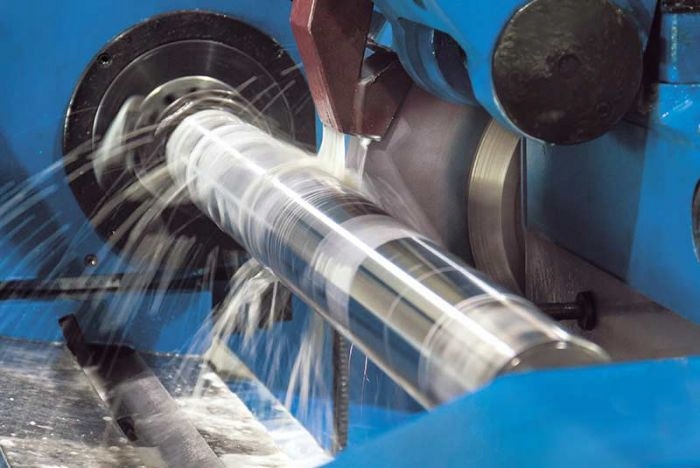

Szczegóły

• duże łoże o ciężkim wykonaniu pozwala na obróbkę przedmiotów do długości 2000 mm i średnicy 320 mm
• szerokie i precyzyjnie szlifowane prowadnice gwarantują dokładność na całej długości obrabianego przedmiotu oraz pozwalają na ich dużą masę
• stół można przechylać w dwóch kierunkach – jego ruch w kierunku wzdłużnym realizowany jest ręcznie za pomocą pokrętła lub automatycznie regulowanym posuwem hydraulicznym
• solidny zawór posuwu umożliwia niezwykle precyzyjną regulację posuwu w osi X, a na końcu wzdłużnego ruchu stołu czas postoju ustalany jest przez użytkownika
• hydrauliczne dostawianie zapadki upraszcza dokładne ustawienie osi X ‒ ograniczone przez ustawiany ogranicznik zerowy
• wrzeciono szlifierskie ułożyskowane hydrostatycznie zapewnia największą precyzję i jakość powierzchni przy nadzwyczaj długiej żywotności i dużej stabilności
• mocny silnik wrzeciona szlifierskiego jest przeznaczony do pracy ciągłej
• wytrzymałą głowicę wrzeciona można przechylać w lewo i w prawo o 30°, roboczą głowicę wrzeciona o 45°
• seryjne urządzenie do szlifowania wewnętrznego
• zintegrowany bieg szybki w osi Z z manualnym biegiem wstecznym

Wyposażenie standardowe

• 3-osiowy wskaźnik pozycji
• wyposażenie do szlifowania otworów
• podtrzymka otwarta
• podtrzymka zamknięta
• 3-szczękowy uchwyt Ø 200 mm
• system chłodzący
• obciągacz tarczy ściernej
• stacja wyrównująca
• trzpień wyważający
• kołnierz tarczy ściernej
• końcówka kła tokarskiego
• przednia i tylna osłona rozpryskowa
• napędy
• narzędzia
• podręcznik operatora
• świadectwo próby
