Реле с дистанционным управлением 12В 433МГц переключатель 100м

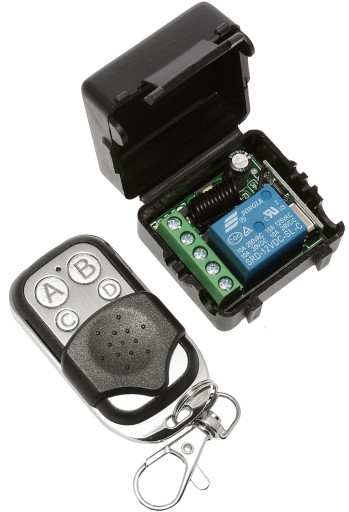

Moduł Przekaźnika z Pilotem 433MHz

• Napięcie zasilania : 10V-14V DC
• Odbiornik z przekaźnikiem w zamkniętej w obudowie
• Częstotliwość: 433MHz
• Piloty kompatybilne z tym modułem dostępne są w naszej ofercie
• Prąd

  Czuwanie ~5mA

  Załączony przekaźnik ~35mA

• Zasięg: do 100m w otwartej przestrzeni
• Ilość przycisków na pilocie: 4 ( przyciski z maskownicą chroniącą przed przypadkowym wciśnięciem )
• Pamięć: 32 częstotliwości ( przycisków - wiele przycisków może zostać przypisanych do jednej funkcji - opis funkcji oraz podłączenia poniżej)
• Wymiary obudowy przekaźnika: 42mm x 40mm x 27mm(wys)
• Wymiary pilota: 55mm x 30mm x 14mm(wys) ( bez karabińczyka )

Zachęcamy do zapoznania się z pozostałymi produktami w naszej ofercie

Instrukcja Programowania oraz Opis Funkcji :

1. Tryb CHWILOWY: Przekaźnik włączony jest tylko wtedy, gdy wciśnięty jest przycisk na pilocie np. A

   Przyciśnij 1 raz krótko przycisk programowania ( dioda mrugnie podczas wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

2. Tryb PRZEŁĄCZNIKA JEDNO-PRZYCISKOWEGO: Przekaźnik włączany jest przyciskiem np. A, po puszczeniu przycisku pozostaje włączony do momentu ponownego wciśnięcia tego samego przycisku A na pilocie.

   Przyciśnij 2 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

3. Tryb PRZEŁĄCZNIKA DWU-PRZYCISKOWEGO: Przekaźnik włączany jest przyciskiem np. A, po puszczeniu przycisku pozostaje włączony do momentu wciśnięcia przycisku np. B na pilocie.

   Przyciśnij 3 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk ZAŁĄCZENIA PRZEKAŹNIKA ( np. A ) -> dioda kilkukrotnie mrugnie po czym zapali się ponownie ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk WYŁĄCZENIA PRZEKAŹNIKA ( np. B )  -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisane zostały przyciski na pilocie

4. Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 5 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 5 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )

   Przyciśnij 4 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

5. Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 10 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 10 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )

   Przyciśnij 5 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

6. Tryb PRZEŁĄCZNIKA Z ODLICZANIEM 15 sekund: Przekaźnik włączany jest przyciskiem np. A -> przekaźnik włącza się i pozostaje włączony przez 15 sekund od puszczenia przycisku na pilocie ( jeżeli trzymamy wciśnięty przycisk przez kilka sekund - zaczyna odliczanie od puszczenia przycisku )

   Przyciśnij 6 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku ) -> dioda po chwili zapali się ( moduł oczekuje na wciśnięcie przycisku ) -> wciśnij wybrany przycisk -> dioda kilkukrotnie mrugnie ( sygnał poprawnego zaprogramowania ) -> Do pamięci dopisany został przycisk na pilocie

Każdy Tryb PRZEŁĄCZNIKA Z ODLICZANIEM : podczas ponownego wciśnięcia przycisku na pilocie podczas odliczania – przekaźnik wyłączy się

KASOWANIE PAMIĘCI MODUŁU: Spowoduje usunięcie wszystkich zapamiętanych przycisków / Pilotów

• Przyciśnij 8 razy krótko przycisk programowania ( dioda mrugnie podczas każdego wciśnięcia przycisku oprócz ósmego ) -> dioda kilkukrotnie mrugnie -> wszystkie Piloty ( przyciski ) zostały usunięte z pamięci
