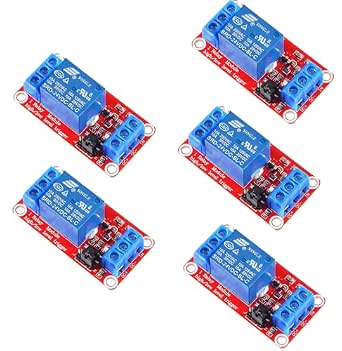

RUNCCI-YUN, 5 шт., модуль канального реле 24 В, 1-канальный модуль реле с оптопарой, запуск по высокому или низкому уровню, плата расширения, переключатель реле для Raspberry Pi и Arduino

---

Informacje o tym produkcie

• ✔【Moduł przekaźnika 24 V】 Napięcie robocze: DC 24 V; Maksymalne obciążenie: AC 250 V/10 A, DC 30 V/10 A; prąd reakcji transoptora: 5 Ma
• ✔【Konstrukcja odporna na błędy】 Konstrukcja odporna na błędy. Nawet w przypadku przerwanego przewodu sterującego przekaźnik nie włącza się. Wszystkie interfejsy przekaźników można podłączyć bezpośrednio za pomocą zacisków (otwieracz i otwieracz).
• ✔ 【Izolacja transoptora】 1-kanałowa płyta przekaźnikowa wykorzystuje izolację transoptora o wysokiej wydajności sterowania i stabilnej wydajności. Układ izolacji zapobiega uszkodzeniom portów we/wy spowodowanych prądem przełączającym przekaźnika.
• ✔ 【Konstrukcja Jumper】 Moduł przekaźnika jest wyposażony w zworkę, za pomocą której można zmienić stan urządzenia przy wysokim lub niskim sygnale. Posiada zaciski śrubowe do przekaźników (NC, C, NO) i wejściowych. szpula +, szpula i spust
• ✔【Wszechstronne zastosowanie】Moduł przekaźnika DC 24 V działa dobrze z ARM / PIC / AVR / MCU / Raspberry Pi / maszynami CNC / PS4 itd.

Napięcie robocze: DC 24 V Prąd wyzwalacza: 2-5 mA Napięcie wyzwalania (LOW): 0–4 V. Napięcie wyzwalacza (HIGH): 4,5–12 V Rezystancja izolacji: 100 MΩ (500 VDC) Kompatybilne obciążenie (zwierniki): 10 A (250 VAC), 15 A (125 VAC), 10 A (30 VDC) Czas reakcji (niskie napięcie): poniżej 10 ms Czas powrotu (niskie napięcie): poniżej 5 ms Wskaźnik zasilania (zielony), wskaźnik stanu przekaźnika (czerwony) Wszystkie interfejsy można podłączyć bezpośrednio za pomocą przewodów przyłączeniowych. Interfejs wyjściowy: Złączka (NO): styk zwieracza przekaźnika. No-pin nie jest połączony z pinem COM przy wyłączonym przekaźniku. No-pin jest podłączony do pinu COM, gdy przekaźnik jest włączony. Wspólny pin (COM): wspólny pin przekaźnika. Normalnie zamknięty (NC): normalnie zamknięty pin przekaźnika. Pin NC jest podłączony do pinu COM, gdy przekaźnik jest wyłączony. NC pin nie jest połączony z pinem COM przy włączonym przekaźniku. Funkcje: Izolacja transoptora SMD, wysoka sterowalność i stabilna wydajność. Ten moduł przekaźnika można uruchomić za pomocą skoczka do wysokiego lub niskiego. Konstrukcja odporna na błędy: przekaźnik nie włącza się nawet w przypadku przerwanego przewodu sterującego. Wybierz wyzwalacz wysokiego lub niskiego poziomu: 1. Wyzwalacz wysokiego poziomu Jeśli "IN" wprowadzi sygnał wysokiego poziomu, "NO" zostanie połączone z "COM". Jeśli "IN" wprowadzi sygnał niskiego poziomu, "NC" zostanie połączony z "COM". 2. Użyj niskiego poziomu spustu. Jeśli "IN" wprowadzi sygnał niskiego poziomu, "NO" zostanie połączone z "COM". Jeśli sygnał wejściowy "IN": sygnał wysokiego poziomu, "NC" Interfejs wejściowy: DC+: podłączenie do bieguna dodatniego (zgodnie z zakresem napięcia przekaźnika). DC-: podłączenie do bieguna ujemnego IN: pin spustowy modułu przekaźnika (opcjonalnie do wyzwalacza wysokiego lub niskiego poziomu).
