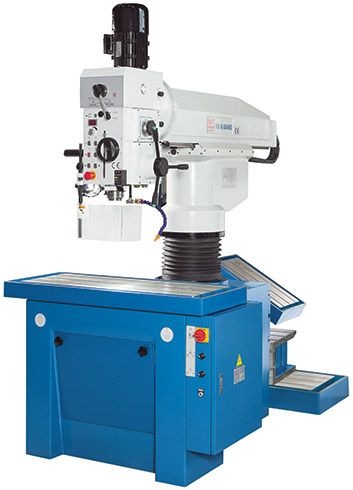

KNUTH KSR 40 A. Радиально-сверлильный станок с направляющей

Wiertarka promieniowa

KSR 40 Advance

Łatwe manewrowanie i stabilność dzięki prowadnicy liniowej

• Średnica wiercenia 40 mm
• Wydajność gwintowania, stal M 30
• Przestrzeń ustawcza stołu 1.200x505 mm

Firma KNUTH Werkzeugmaschinen GmbH jest jednym z wiodących na świecie dostawców obrabiarek i akcesoriów.

Firma KNUTH została założona w 1923 roku w Królewcu (Königsberg). Dzisiaj, obecna jest na największych rynkach w ponad 30 krajach.

Firma KNUTH zyskała międzynarodową popularność w branży dzięki świadomości wysokiej jakości swoich produktów, technicznym innowacjom, wieloletniemu doświadczeniu oraz przekonującemu stosunkowi ceny do jakości.

Dzięki gęstej sieci oddziałów niemieckich i międzynarodowych jest stale blisko klienta oraz gwarantuje odpowiednią obecność na rynku, kompetentne doradztwo i szybki serwis na miejscu.

Firma KNUTH cieszy się zaufaniem klientów na całym świecie – zarówno wśród małych zakładów rzemieślniczych, jak i dużych przedsiębiorstw przemysłowych.

Jakość firmy KNUTH.

Opis

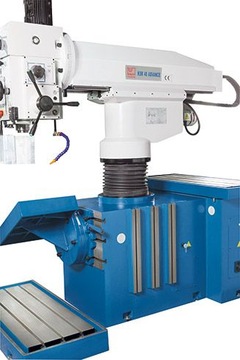

• Potężna maszyna do wiercenia, gwintowania, pogłębień stożkowych, i wytaczania
• duże zakresy przesuwu i wiele różnych pozycji obróbki, zapewniają maksymalne możliwości ustawiania i obróbki
• niezwykle stabilna konstrukcja zapewnia dokładność i niezawodność
• szybkie i precyzyjne ustawienie narzędzia: hydrauliczny zacisk jest zwalniany poprzez wciśnięcie przycisku zwolnienia, głowica przesuwa się do przodu, do tyłu i poziomo
• zmotoryzowany ruch głowicy wiertarskiej (góra/dół)
• wysokość może być regulowana bez potrzeby zmiany pozycji wiercenia
• zapewnia wspaniałą elastyczność podczas obróbki dużych części

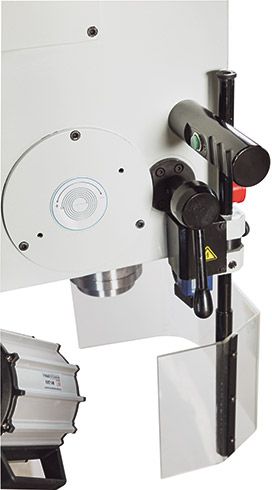

• pochylny uchwyt wiertarski ±90 stopni
• automatyczny posuw ze spustem ogranicznika głębokości
• kolumna grubościenna i duże wymiary wszystkich komponentów zapewniają maksymalną dokładność
• cyfrowy wyświetlacz głębokości wiercenia
• bezstopniowa prędkość wrzeciona z wyświetlaczem cyfrowym i cyfrowy wskaźnik głębokości wiercenia dla zapewnienia wygody operatora

Przestrzeń robocza

• Srednica wiercenia: 40 mm
• Wydajność gwintowania, stal: M 30
• Występ: 950 mm
• Dystans od końcówki wrzeciona do powierzchni stołu: 780 mm
• Suw kolumny: 380 mm
• Wysuw tulei wrzeciona: 200 mm
• Zakres obrotu głowicy: ± 90°
• Średnica kolumny: 220 mm
• Przestrzeń ustawcza stołu: 1.200x505 mm
• Ilość rowków T-owych: 3 szt.
• Rowki, szerokość: 18 mm

Drogi przesuwu

• Przesuw górnej belki: 590 mm

Wrzeciennik

• Gniazdo wrzeciona: Prędkość wrzeciona (bezstopniowa)
• 4 MT: 50 - 2.000 obr./min

Posuw roboczy

• Posuwy: (6) 0,08 - 0,5 mm/U

Napęd

• Moc, napęd główny: 2,2 kW
• Moc, regulacja wysokości: 1,5 kW
• Moc, pompa chłodzenia: 0,37 kW

Wymiary i waga

• Wymiary ogólne (długość x szerokość x wysokość): Waga
• 1,72x1,2x2,25 m: 2.740 kg

Wyposażenie standardowe

• cyfrowy wskaźnik prędkości
• dodatkowe przestrzenie po boku i na tyle
• stół sześcienny
• obrotowy stół poziomy
• cyfrowy wskaźnik głębokości rozwiercania
• lampa robocza
• system chłodzący
• jednostka gwinciarska
• uchwyt wiertarski z nakładkami uchwytu narzędziowego
• tuleje redukcyjne
• narzędzia
• instrukcja obsługi
