РЕГУЛЯТОР ДАВЛЕНИЯ ВОДЫ 3/4 ДЮЙМА AFRISO

Przedmiotem aukcji jest:

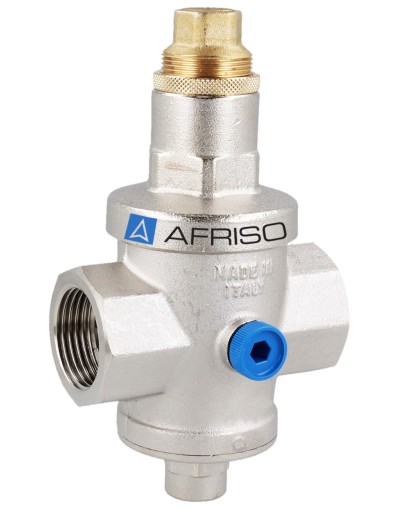

Reduktor ciśnienia wody BPR, GW G3/4" AFRISO

ZASTOSOWANIE

Reduktory ciśnienia wody BPR przeznaczone są do obniżenia ciśnienia wyjściowego do wartości ustawionej. Szczególnie zalecane w instalacjach wody użytkowej do obniżenia wysokiego ciśnienia wodociągowego do wartości bezpiecznej - ok. 3 bar.

OPIS I DZIAŁANIE

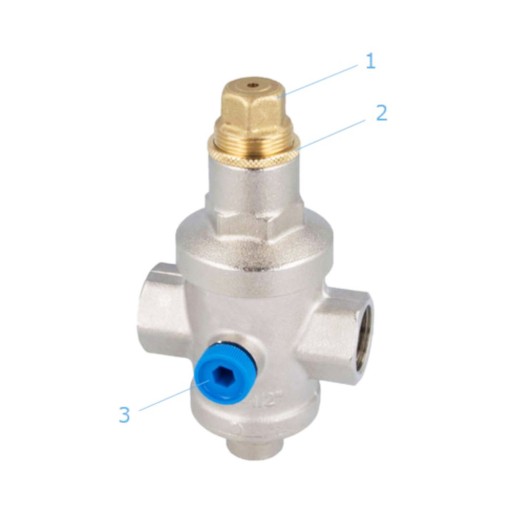

Reduktory ciśnienia BPR posiadają przyłącza pod manometr (3) po obu stronach korpusu, dzięki czemu mogą być stosowane w różnych położeniach w instalacji. Za pomocą śruby nastawy (1) dokonuje się regulacji ciśnienia wyjściowego. Kręcąc zgodnie z ruchem wskazówek zegara podnosimy ciśnienie za reduktorem. Przeciwnie do ruchu wskazówek zegara obniżamy ciśnienie za reduktorem. Fabrycznie, każdy z reduktorów ustawiony jest na wartość ciśnienia wyjściowego 3 bar. Za pomocą mosiężnego pierścienia (2) ograniczającego blokujemy nastawę. Na korpusie reduktorów znajduje się strzałka wskazująca kierunek przepływu medium.

Dla prawidłowej nastawy ciśnienia wyjściowego, zalecany jest montaż manometru do odczytu wartości ciśnienia ustawionego na wylocie zaworu.

DANE TECHNICZNE

• Ciśnienie wejściowe: max 25 bar
• Temperatura medium: max 80°C
• Ciśnienie wyjściowe: 0,5÷5 bar
• Przyłącze manometru: GW G¼”
• Stężenie glikolu: max 50%
• Korpus mosiądz: CW617N
• Współczynnik Kvs: 3,84 m3/h

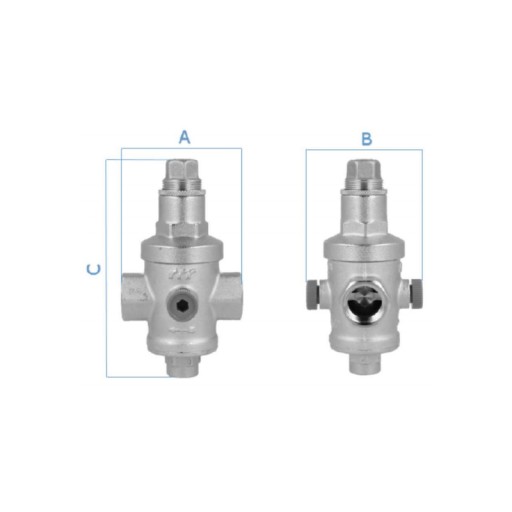

WYMIARY

Przyłącze GW ¾”

A: 74 mm

B: 68 mm

C: 128 mm
