3 магнитных фильтра ЗАЩИТЫ КОТЛА. Дозатор, Нейтрализ.

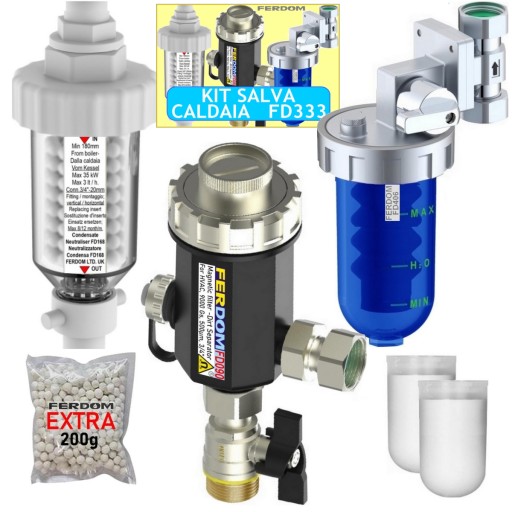

FD333 ZESTAW OCHRONY KOTŁA 3w1 Filtr magnetyczny, dozator- zmiękczacz, neutralizator kondensATU. FERDOM

Zabezpiecza wiszący kocioł kondensacyjny przed szkodliwymi zanieczyszczeniami tak w obiegu centralnego ogrzewania jak i w obiegu ciepłej wody użytkowej oraz neutralizuje kwas w skroplinach / kondensacie. Składa się z;

1) Filtra magnetycznego-separatora FERDOM FD090 usuwającego z obiegu ogrzewania zanieczyszczenia magnetyczne i nie-magnetyczne.

2) Dozatora- zmiękczacza wody FERDOM FD406 działającego antyosadowo i antykorozyjnie w obiegu ciepłej wody użytkowej.

3) Neutralizatora kondensatu FERDOM FD168 urządzenia neutralizującego szkodliwe kwasy w skroplinach / kondensacie

FD333 FOLDER, INSTRUKCJA

https://drive.google.com/file/d/1RWLX5yHPPiT_nwBKVQNxGJ4t7GaIvHHU/view?usp=sharing

1) FERDOM FD090 Fermag Filtr Magnetyczny-Separator do C.O. z kotłem ściennym 3/4 . 9000Gs. Magnetyzer.

- Podejścia wodne ustawione pod kątem 90 st. typowy układ podłączenia kotła wiszącego do instalacji c.o. W sumie 4 opcje podłączenia filtra do instalacji - dwie pod kątem 90 st. dwie pod kątem 180 st.

- Zanieczyszczenia magnetyczne wyłapywane są przez silny magnes neodymowy o mocy 9 000Gs o powierzchni magnesu 40cm2. Zanieczyszczenia takie mogą doprowadzić do zatarcia pomp i zaworów, zmniejszają oddawanie ciepła przez grzejniki

- Zanieczyszczenia nie-magnetyczne wyłapywane są przez skuteczny filtr siatkowy ze stali nierdzewnej o 500 mikronów i powierzchni 60cm2. Zanieczyszczenia tego typu (osady mineralne) blokują wymienniki ciepła, zatykają rury, zmniejszają efektywność systemu.

- Filtr FD090 ma bardzo trwałą obudowę z poliamidu PA66 GF30, metalowy dekiel i tuleję magnesu. Większość producentów kotłów c.o. rekomenduje montaż filtra magnetycznego wraz z nowym kotłem c.o.

- Polecane zastosowanie do domowych syst. C.O. z kotłem wiszącym- dzięki budowie i funkcjom filtra oraz jego niewielkim rozmiarom. Można stosować także do instalacji solarnych, HVAC.

- Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne.

- Dzięki zastosowaniu filtra FERMAG FD090 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.

- Większość europejskich producentów kotłów c.o. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem c.o.

- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.

Dane techniczne FERMAG FD090

Produkt; FERMAG FD090 filtr magnetyczny-separator do c.o.

Model / producent; FD090 / FERDOM

Zastosowanie ;

- Do instalacji: domowych c.o., solarnych, niewielkich chłodniczych i klimatyzacji

- Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych

- Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu

Magnes neodymowy: Moc nominalna 9 000 Gs. Pow. 40cm2

Magnes typ montażu: W szczelnej komorze mosiężnej.

Typ separatora-osadnika; Filtr siatkowy ze stali nierdzewnej, mikronaż 500 m, pow.60cm2

Max moc systemu c.o.: 20-24 kW

Materiał obudowy: PA66G30, poliamid z 30% włókna szklanego.

Elementy metalowe; Dekiel, tuleja magnesu Mosiądz CuZn42Pb3

Rozmiar filtra: Bez zaworów, śrubunku, korka - 80mm / 130mm

W zestawie; Korpus (obudowa), śrubunek, zawór, korek/odpowietrznik, klucz do dekla.

Ciężar /z opakowaniem: 700 gram / 1000 gram

Podłączenia wodne / króćce: Wszystkie 3 przyłącza wody 3/4 "są wymienne.

Opcje podłączeń wodnych: 4

Zakres temperatura pracy; 0-90 st C

Max. ciśnienie pracy: 3 bar

Medium: Woda, roztwory glikolu

Max. stężenie glikolu w zładzie: 30%

Miejsce montażu: Na powrocie od dołu kotła c.o..

FD090 filtr magnetyczny Montaż i obsługa

- Filtr powinien być zamontowany pod kotłem na powrocie.

- Cykliczny proces czyszczenia filtra (minimum raz do roku) polega na:

a) Wyłączeniu kotła, zamknięciu zaworu filtra (na powrocie) oraz zaworu na zasileniu kotła.

c) Wyjęciu magnesu z komory - osady magnetyczne spadną do obudowy.

d) Odkręceniu i wyjęciu dekla i tulei magnesu wraz z filtrem siatkowym.

e) Dokładnym wymyciu filtra i usunięciu osadów i złogów.

d) Po zakończonym czyszczeniu wykonać czynności w odwróconej kolejności.

f) Na zakończenie sprawdzić szczelność pokrywy i odpowietrzyć filtr. i awarię kotła nie objętą obsługą gwarancyjną.

Po co montować Filtr Magnetyczny - Separator?

Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu.

Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ. Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych; jak np. pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp. powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.

Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (t.zw. kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.

2) FERDOM FD406 DOZATOR-ZMIĘKCZACZ WODY + 2 Wkłady. Działa anty-osadowo i antykorozyjnie. Do domowych systemów.

- Dozatory FERDOM zapobiegają osadzaniu się kamienia i osadów oraz chronią przed korozją instalacje wodne.

- Chronią kotły, wymienniki ciepła, podgrzewcze, pralki, zmywarki itp., zapobiega osadzaniu się osadów na armaturze.

- Dozator dawkuje minimalne ilości preparatu FERDOM Ferdos (3-5mg / 1m3) o działaniu chelatująco - sekwestrującym.

- W zestawie dwa wkłady preparatu na ok. 40m3, dostępne wkłady zapasowe. Łatwa kontrola zużycia i wymiana preparatu.

- Producenci kotłów i podgrzewaczy zalecają ochronę instalacji , gdy twardość wody przekracza 15 dh (twarda / b. twarda).

DOZATORY- ZASADA DZIAŁANIA

Dozatory FERDOM o działaniu anty-osadowym i anty-korozyjnym dozują proporcjonalnie

preparat Ferdos (produkcja włoska), który dzięki swojej kompozycji, tworzy mikroskopijną i przeciw osadową membranę na metalowych powierzchniach przez co woda ma ograniczony kontakt z metalowymi powierzchniami. Jednocześnie preparat tworzy koloidalną zawiesinę, która nie pozwala wytrącać się jonom (osadom) wapnia i magnezu.

Preparat jest dozowany w mikroskopijnych ilościach (3-5 części na milion). Jest wyprodukowany na bazie preparatów spożywczych.

DOZATORY- MONTAŻ I UŻYTKOWANIE

Dozatory FERDOM montujemy na zasileniu wody zimnej przed urządzeniami które chcemy chronić np. kocioł, podgrzewacz, pralka, zmywarka, baterie łazienkowe itp. Model FD406 posiada wbudowany Zawór By-Pass umożliwiający odcięcie dopływy wody na czas wymiany preparatu, w związku z czym można go montować bez zaworów odcinających. Model FD406 można montować do rur w pionie lub w poziomie. Po odkręceniu 4 śrub odłączamy od Dozatora króciec podłączeniowy, który możemy ustawić w pozycji pion lub poziom, zgodnie z kierunkiem przepływu wody (patrz ilustracja).

FD406 DANE TECHNICZNE.

• Przyłącza: śrubunki GW 1/2" (DN15), obrotowe pion-poziom
• Wydajność załączonego wkładu; dwa wkłady na ok 40m3
• Natężenie przepływu: max 1,5 m3/h
• Dozowanie; 4 p.p.m
• Ciśnienie robocze: 3,5 bar / woda
• Strata ciśnienia; 0,2 bar
• Zakres temperatury; pracy: 3-35 C, otoczenia: 5-45 C
• Głowica: mosiężna, niklowana..
• Zbiornik: przejrzysty, niebieski, tworzywo sztuczne SAN
• Wyposażenie: Zawór By-Pass, odcięcie i regulacja przepływu.
• H x L x D: 160 mm x 70 mm x 104 mm
• Waga: 0,9 kg, z opakowaniem 0,95 kg
• W zestawie; 2 wkłady na ok 40m3 wody
• Dostępne; Wkłady zapasowe FD407
• Kod EAN; 5907222390634

TWARDOŚĆ WODY - WPŁYW NA SYSTEM I ARMATURĘ Na większości terytorium Polski (ponad 50%) woda jest twarda lub bardzo twarda. Niesie to za sobą następujące skutki; awarie kotłów, podgrzewaczy, instalacji grzewczych, armatury, urządzeń AGD itp. Osady w kotłach, wymiennikach zwiększają również koszty ogrzewania. Wielu producentów armatury (np. kotłów c.o.) zaleca uzdatnienie wody, gdy jest twardość przekracza 15 dh (woda twarda/b.twarda)

Twardość powoduje również powstawanie uciążliwych osadów na bateriach, sanitariatach czy kabinach prysznicowych oraz zwiększa wydatki na środki myjące, czyszczące i piorące.

Twardość wody wynika z sumy soli wapnia i magnezu, które w wyniku podnoszenia temperatury powodują powstawanie osadów tzw. kamienia kotłowego szczególnie w miejscach gdzie jest największy szok termiczny jak np. w kotłach, wymiennikach, rurach itp. Jest to spowodowane reakcją chemiczną, która powoduje tworzenie się węglanu wapnia i dwutlenku węgla. Węglan wapnia wytrąca się, powodując inkrustacje i zablokowanie armatury, podczas gdy wytworzony dwutlenek węgla uruchamia proces korozyjny.

Preparat Ferdos na bazie polifosforanu sodu pełni funkcję antykorozyjną i antyosadową- który dzięki swojej kompozycji, tworzy mikroskopijną i przeciw osadową powłoką na ścianach armatury i rur, a jednocześnie powoduje proces powstawania koloidalnej zawiesiny, która nie pozwala na wytrącanie się jonów wapnia i magnezu. Zatrzymanie procesu wytrącania jonów powoduje zmniejszenie ilości osadów i ilości powstawania CO2, odpowiedzialnego za powstawanie korozji.

3) FERDOM FD168 Neutralizator Kondensatu do Kotłów Kondensacyjnych max. 35k. Z Wkładem RAZEM na 24-36 mies.

W ZESTAWIE URZĄDZENIE FD168 + 200 GRAM NEUTRALIZATORA RAZEM NA 2-3 LATA UŻYTKOWANIA.

GŁóWNE CECHY FD168 -

-Urządzenie skutecznie neutralizuje kondensat pochodzące z kotłów kondensacyjnych.

-Nadaje się do wszystkich typów gazowych kotłów kondensacyjnych o mocy do 35 kW

-Nie zakłóca pracy kotła ani odprowadzania kondensatu z kotła.

-Mały rozmiar; wysokość 130 mm, możliwość montażu w pionie lub poziomie

-Łatwo wymienialne wkłady do wymiany przynajmniej raz w roku.

-Nie ogranicza przepływu kondensatu ani powietrza przez rurę spustową i dlatego jest kompatybilny zarówno z trybami ciągłego, jak i okresowego odprowadzania kondensatu.

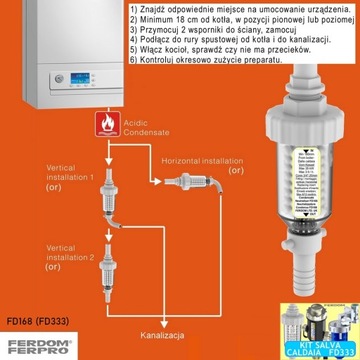

Montaż i obsługa:

-FD168 montuje się na rurze odprowadzającej kondensat z kotła, chroni środowisko neutralizując potencjalnie szkodliwe odpady kwasowe, zanim trafią do kanalizacji.

W tym celu wykorzystuje specjalną substancję na bazie tlenków (w kształcie kulek).

-FD168 możliwość montownia pod kotłem tak w pionie jak i w poziomie.

-Może być zastosowany ze wszystkimi markami kotłów kondensacyjnych - modele wolno stojące lub wiszące.

Po co montować neutralizator kondensatu do kotłów kondensacyjnych?

W kotłach kondensacyjnych wysoką sprawność uzyskuje się dzięki wykorzystaniu ciepła odpadowego z gorących spalin do wstępnego podgrzania wody w kotle, a nie tylko odprowadzania go przez przewód kominowy. Jednak w ten sposób gazy spalinowe są schładzane i tworzy się kwaśny kondensat.

Przeciętny domowy kocioł kondensacyjny może produkować 800 litrów kwasu rocznie przy pH około 4,0, co daje w sumie miliony litrów kwasu zrzucanego w całym kraju. Obecnie wytyczne w wielu krajach wymagają, aby ścieki były odprowadzane do miejskich kanalizacji i cieków wodnych przy pH od 6,5 do 10,0. Dlatego dobrą praktyką jest jego neutralizacja (aby uniknąć zanieczyszczenia i korozji materiałów), a nasza mieszanka materiałów obojętnych działa poprzez podniesienie wartości pH. Używanie neutralizatora FD168 zmienia kwaśny kondensat na neutralny, nie szkodzący instalacji.

Ma to na celu ochronę mikroorganizmów wykorzystywanych w procesach biologicznego oczyszczania w szamba lub w lokalnej stacji uzdatniania wody, zmniejszenie uszkodzeń infrastruktury kanalizacji i pomoc w ochronie środowiska jako całości.

Dane techniczne FD168 Neutralizator

Maks. Moc kotła; 35kW.

Długość; 130mm (bez złączek)

Średnica 60 mm (maks.)

Złącze; Gwint 3/4 (DN20), wtyk do rury 20mm

Podłączenie; Na wcisk w rurę odprowadzającą kondensat

Montaż; Pionowo lub poziomo - uchwyty zał.

Obudowa; Przezroczysta (dla łatwej kontroli)

Materiał; kompatybilny z kwasami - nie koroduje

Maksymalna temperatura; 80 C

Maksymalne natężenie przepływu; 3 l/sek.

Min. odległość od kotła 180mm

Wymiana; co 8/12 miesięcy lub w przypadku zużycia

Zestaw zawiera; wkład, dwie złączki proste i jedną kątową, dwa wsporniki mocujące, komplet śrub / kołków.

Dostępne wkłady 200 gram - kod FD166

FD333 FOLDER, INSTRUKCJA

https://drive.google.com/file/d/1RWLX5yHPPiT_nwBKVQNxGJ4t7GaIvHHU/view?usp=sharing
