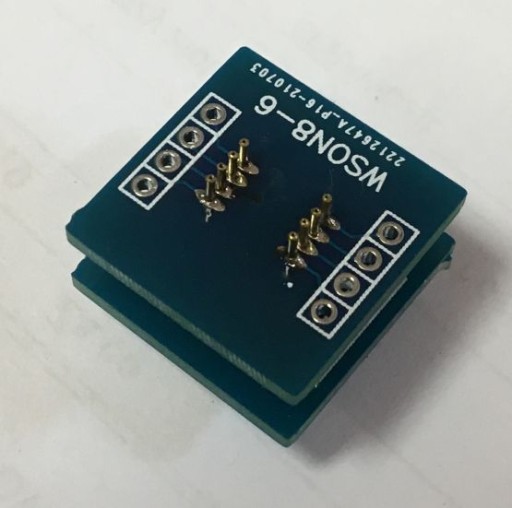

Подпружиненный измерительный адаптер WSON-8

ZESTAW DO SAMODZIELNEGO MONTAŻU ADAPTERA DO PAMIĘCI SPI W OBUDOWIE WSON-8 .

JEST TO PROJEKT AUTORSKI ZREALIZOWANY WEDŁUG WŁASNEGO POMYSŁU, KTÓRY POWSTAŁ PODCZAS WYLUTOWYWANIA UKŁADU Z CZARNEJ PŁYTY LENOVO I APPLE.

ROZSTAW IGIEŁEK WYNOSI 1,27MM W RZĘDZIE ORAZ 7MM POMIĘDZY RZĘDAMI.

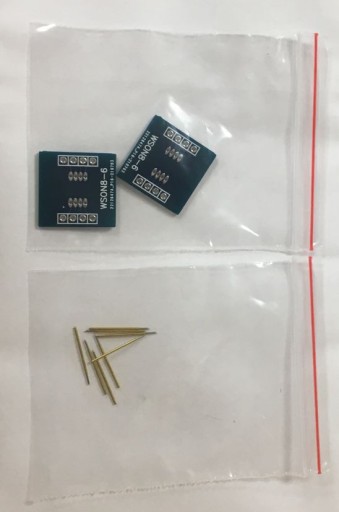

ZESTAW SKŁADA SIĘ Z DWÓCH PŁYTEK I OŚMIU IGIEŁEK SPRĘŻYNKOWYCH - DO SAMODZIELNEGO ZMONTOWANIA.

ZMONTOWANY ADAPTER WSPÓŁPRACUJE ZE STANDARDOWYM KLIPSEM (POKAZANY NA OSTATNIM ZDJĘCIU Z KONTROLKĄ ZASILANIA) , NIE BĘDĄCYM W ZESTAWIE.

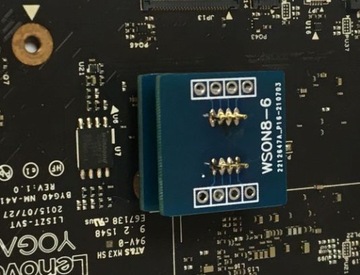

PROGRAMOWANIE WYMAGA PRZYTRZYMANIA ADAPTERA PODŁĄCZONEGO SPRĘŻYNKOWO DO FLASHA NA CZAS OPERACJI READ/WRITE.

ADAPTER OCZYWIŚCIE DZIAŁA RÓWNIEŻ Z FLASHAMI W OBUDOWIE SOP-8 , NA TEJ SAMEJ ZASADZIE.

UWAGA: ZESTAW DO SAMODZIELNEGO ZMONTOWANIA- WYMAGA WLUTOWANIA OŚMIU IGIEŁEK !!!

PŁYTKI ZOSTAŁY ZAPROJEKTOWANE I WYKONANE W TECHNOLOGII DWUSTRONNEJ  I Z OTWORAMI METALIZOWANYMI.

DO NORMALNEGO UŻYTKOWANIA WYSTARCZY PRZYLUTOWAĆ GÓRNĄ PŁYTKĘ , PŁYTKA DOLNA MA PEŁNIĆ FUNKCJĘ STABILIZACYJNĄ I

PRZY ODROBINIE WPRAWY MOŻNA JEJ NIE MONTOWAĆ. PŁYTKA POSIADA RÓWNIEŻ OTWORY DO WLUTOWANIA GRZEBIENIA 2,54 LUB

KABELKÓW DO PROGRAMATORA, ALE ŁAPANIE PODSTAWKI KLIPSEM JEST WYGODNE I ŁATWE. NALEŻY ZWRÓCIĆ UWAGĘ PRZY

LUTOWANIU NA JEDNAKOWE WYSUNIĘCIE KOŃCÓWEK IGIEŁKOWYCH NAD PŁYTKĘ , CO PRZEŁOŻY SIĘ NA PRECYZYJNE USTAWIENIE

IGIEŁEK SPRĘŻYNKOWYCH OD DOŁU. WPRAWNY SERWISANT MONTUJE ZESTAW W KILKA MINUT.

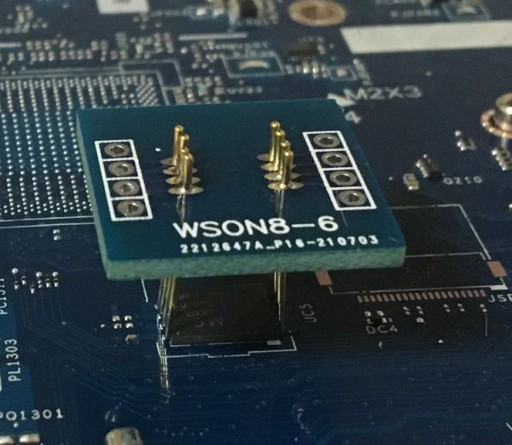

ODPOWIEDNIO WYPROFILOWANY ADAPTER NA JEDNEJ PŁYTCE (LUB DWÓCH W NIEWIELKIEJ ODLEGŁOŚCI) OBSŁUGUJE WĘŻSZE I SZERSZE PAMIĘCI.

PATRZ OSTATNIE FOTO.

UWAGA: UMIESZCZAJĄC PŁYTKĘ DOLNĄ W ODLEGŁOŚCI 4MM OD GÓRNEJ UZYSKUJEMY MOŻLIWOŚĆ DOPASOWANIA DO SZEROKOŚCI WSZYSTKICH FLASH-Y W TEJ OBUDOWIE ODPOWIEDNIO NAGINAJĄC LEKKO IGIEŁKI.

JEDNAK NIE REKOMENDUJEMY WIELOKROTNEGO NAGINANIA IGIEŁEK W ADAPTERZE, A POSIADANIE DWÓCH LUB TRZECH ADAPTERÓW ODPOWIEDNIO PRZYGOTOWANYCH DO PRACY.
