ПОНИЖАЮЩИЙ ПРЕОБРАЗОВАТЕЛЬ 300ВТ 20А РЕГУЛИРОВАНИЕ

PRZETWORNICA STEP-DOWN 1,2-36V 300W 20A Z REGULACJĄ NAPIĘCIA I PRĄDU

MODEL SZBK07

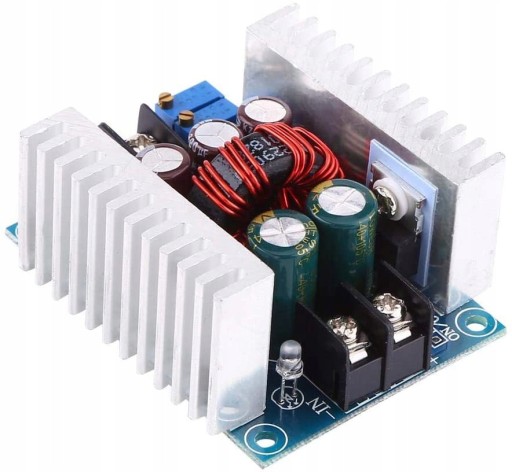

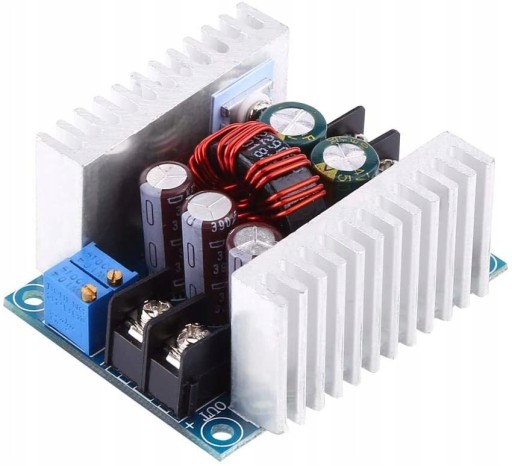

Przetwornica SZBK07 obniżająca napięcie step down o maksymalnej mocy 300W.

Najważniejsze parametry:

• zakres napięcia wejściowego od 6 do 40V,
• regulacja napięcia wyjściowego od 1,2 do 36V (przy Uwe>35V),
• maksymalny prąd 20A,
• regulacja napięcia i prądu za pomocą potencjometrów montażowych,
• pasywny układ chłodzący składający się z 2 radiatorów.

Moduł posiada wbudowany włącznik/wyłącznik.

Idealnie nadaje się do zastosowań wszędzie tam gdzie potrzebna jest duża moc np. jako zasilacz oświetlenia LED.

Niezależny radiator MOS i diody Schottkiego zapewniają dużą stabilność termiczną i nie wpływają na siebie nawzajem.

Dane techniczne:

• impulsowa przetwornica obniżające napięcie DC-DC
• zakres napięcia wejściowego: 6-40VDC
• zakres napięcie wyjściowego: 1,2V-36VDC

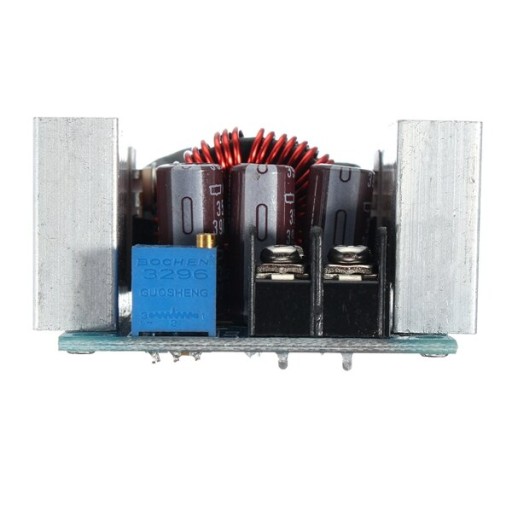

• dzięki zastosowaniu potencjometrów wieloobrotowych 3296, osiągnięto regulację napięcia i prądu o wysokiej dokładności
• maksymalny prąd wyjściowy: 20A (ciągły zalecany 15A)
• moc wyjściowa: maksymalna 300W
• minimalna dopuszczalna różnica napięć między wejściem a wyjściem: 3V
• częstotliwość pracy: 150KHz
• zabezpieczenie przed odwrotną polaryzacją (przez krótki czas)
• zabezpieczenie przed odwrotnym wejściem: BRAK!
• przy przekroczeniu 65°C konieczność zastosowania dodatkowego chłodzenia we własnym zakresie
• temperatura pracy: od -10 do +75C
• sprawność: ok. 97%
• dla obciążenia pojemnościowego lub indukcyjnego trzeba dodać diodę!
• tętnienia wyjściowe: <=5-mV
• moduł z wysokiej jakości elementów
• płytka drukowana PCB z metalizacją otworów
• otwory montażowe w płytce

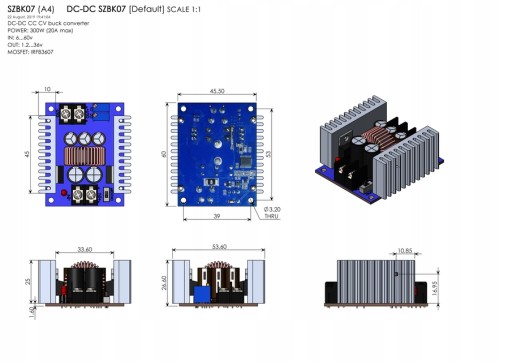

• wymiary: 65 x 54 x 30 m

Zastosowanie:

1. Wysokiej jakości zasilacz LED.
2. Ładowanie akumulatora litowego lub ołowiowego.
3. Zasilacz montowany na pojeździe.
4. Systemy zasilania niskimi napięciami (od 1,2V do 35V)
5. Ładowanie akumulatorów  6V, 12V, 24V, itp. (dowolne napięcie regulowane płynnie potencjometrem).
6. Zewnętrzny zasilacz (lub ładowarka) laptopa.
7. Zasilacz regulowany warsztatowy lub laboratoryjny.

Dodatkową zaletą modułu jest zamontowany włącznik suwakowy którym można włączać i rozłączać napięcie wejściowe bez konieczności rozłączania przewodów w zaciskach śrubowych.

UWAGA!

Ponieważ moduł nie posiada zabezpieczenia przed odwrotnym podłączeniem zasilania należy sprawdzić polaryzację podłączeń przed jego zasileniem. Uszkodzenie modułu na skutek odwrotnego podłączenia unieważnia możliwość zwrotu lub reklamacji z tego tytułu!

Kierunek regulacji potencjometrów:

• zgodnie z ruchem wskazówek zegara (wzrost),
• przeciwnie do ruchu wskazówek zegara (zmniejszanie).

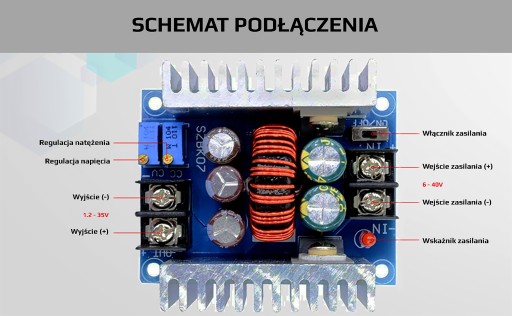

Złącza:

• IN+ / IN- zaciski ARK napięcia wejściowego,
• OUT+ / OUT- zaciski ARK napięcia wyjściowego,
• wbudowany włącznik/wyłącznik,
• dioda LED informująca o zasilaniu modułu.

Metoda regulacji prądu wyjściowego:

1. Wyreguluj potencjometr Voltage Adjustment zgodnie z wymaganiami obciążenia/odbiornika. Napięcie wyjściowe reguluj do momentu osiągnięcia na zaciskach wyjściowych napięcia jakiego potrzebujesz.
2. Przeciwnie do ruchu wskazówek zegara ustaw potencjometr Current Adjustment. Prąd wyjściowy jest ustawiony na minimum przy 30 obrotach w lewo.
3. Przy podłączonym obciążeniu wyjściowym, dostosuj próg prądowy (regulując potencjometrem Current Adjustment) do oczekiwanych wartości. Po wykonaniu tych regulacji moduł nie dopuści do przekroczenia zadanej wartości prądu na wyjściu.

Podczas ładowania akumulatorów z użyciem opisywanej przetwornicy napięcie na zaciskach wyjściowych może ulegać zmianie (normalna sytuacja - obciążenie wywoływane ładowanym akumulatorem jest zmienne i zależne od stopnia jego naładowania) a elektronika modułu nie dopuści do przekroczenia ustawionego, granicznego natężenia prądu. Na skutek zmian obciążenia (oporu) na wyjściu zmieniać się będzie jedynie napięcie - co jest normalne w takich sytuacjach.

Również podczas wykorzystywania modułu przetwornicy do zasilenia systemów LED prąd raz ustawiony nie zostanie przekroczony - co jest istotne, gdyż diody LED są zasilane prądowo - nie napięciowo.
