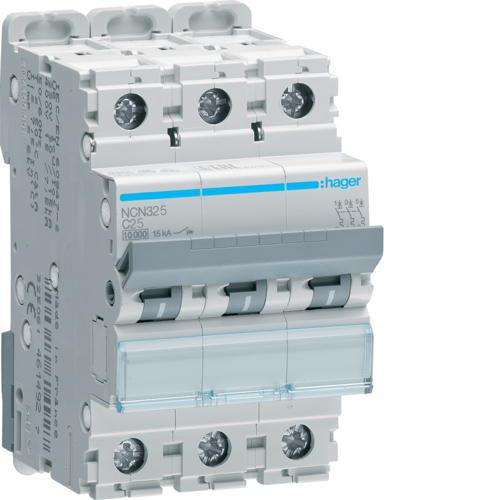

Автоматический выключатель MCB 15 кА 3P C 25A /NCN325

Wyłącznik nadprądowy Icn=10000A / Icu=15kA 3P C 25A

Parametry techniczne:

• seria i typ: Wyłącznik nadprądowy MCB C 3P 25A 15kA NCN325 HAGER
• liczba biegunów chronionych: 3
• liczba biegunów: 3 P
• typ wyłącznika nadprądowego: C
• napięcie znamionowe łączeniowe UE (AC): 415 V
• typ napięcia zasilającego: AC
• znamionowe napięcie izolacji Ui: 500 V
• maksymalne napięcie pracy: 440 V
• znamionowe napięcie udarowe wytrzymywane Uimp: 6000 V
• znamionowa zdolność wyłączania zwarciowego 230 V 50 Hz: 15 kA
• znamionowa zdolność wyłączania zwarciowego Icn poniżej 240V AC zgodnie z IEC 60898-1: 10 kA
• prąd znamionowy wyłączalny zwarciowy graniczny Icu dla 230V 50H wg PN-EN 60947-2: 30 kA
• prąd znamionowy wyłączalny zwarciowy graniczny Icu dla 240V 50H wg PN-EN 60947-2: 30 kA
• maksymalna strata mocy na biegun zgodnie ze standardem: 4,5 W
• całkowite straty mocy dla prądu znamionowego: 11 W
• straty mocy na biegun dla prądu znamionowego: 3,73 W
• wytrzymałość elektryczna (liczba cykli): 4000 x
• wytrzymałość mechaniczna (liczba cykli): 20 000 x
• moment dokręcający: 2,8 Nm
• pojemność zacisku wyjściowego dla przewodu elastycznego (linka): 1 / 25 mm²
• pojemność zacisku wyjściowego dla przewodu sztywnego (drut): 1 / 35 mm²
• stopień ochrony: IP20
• temperatura kalibracji: 30 ºC

Kluczowe cechy:

• norma: EN 60898-1,
• łatwość demontażu aparatów modułowych: tak
• możliwość demontażu od dołu: tak
• przystosowany do montażu podtynkowego: tak
• dyrektywa europejska RoHs: zgodny
• stopień zanieczyszczenia zgodnie z IEC 60664, IEC 60947-2: 2
