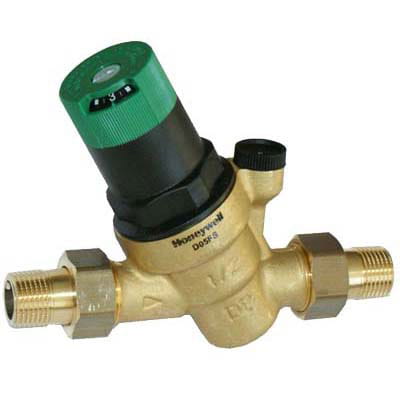

D05FS-1A РЕДУКТОР ВОДЫ 1 ДЮЙМ РЕГУЛЯТОР RESIDEO

REDUKTOR CIŚNIENIA WODY D05FS-1A

RESIDEO (POPRZEDNIA NAZWA HONEYWELL)

ze śrubunkami 1"

Regulator ciśnienia D05F chroni instalację wodną przed nadmiernym ciśnieniem wejściowym. Regulatory mają zastosowanie w instalacjach domowych i przemysłowych zabezpieczając je przed uszkodzeniami wynikającymi ze zmian ciśnienia oraz pozwalają na zmniejszenie zużycia wody. Nawet przy dużych wahaniach ciśnienia wejściowego ciśnienie po stronie wyjściowej utrzymuje się na stałym poziomie. Poprzez obniżenie i stabilizację ciśnienia zostają zminimalizowane szumy przepływu w całej instalacji.

Dane techniczne:

• Gwint zewnętrzny: 1" śrubunki w komplecie
• Dopuszczenia certyfikaty: DIN/DVGW
• Certyfikat WRAS zgodny z BSEN1567
• Medium: woda, sprężone powietrze i azot
• Materiał korpusu:mosiądz odporny na odcynkowanie
• Materiał wspornika: sprężyny tworzywo syntetyczne
• Maks. temp: medium 40 stopni Celsjusza
• Ciśn. stat:PN25
• Zakres nastawy ciśnienia: 1,5 ... 6 bar
• Skala nastawy: tak
• Przezroczysta obudowa: nie
• Odciążone gniazdo: tak

Dodatkowy opis:

• nastawa ciśnienia wyjściowego za pomocą pokrętła
• wartość nastawy ciśnienia wyjściowego widoczna na skali
• sprężyna nastawcza znajduje się poza obszarem przepływu wody
• wkład regulatora ciśnienia wykonany z wysokiej jakości materiałów syntetycznych
• zintegrowany filtr drobnosiatkowy ze stali nierdzewnej

Zasada działania

Regulator ciśnienia działa na zasadzie równowagi sił działających na membranę: z jednej strony wynikającej z

napięcia sprężyny, a z drugiej strony sił parcia od ciśnienia po redukcji. W przypadku występowania zmiennego ciśnienia wejściowego ruchomy wkład zaworu ustawia się w nowe położenie równowagi dla danej nastawy ciśnienia i ilości odbieranej wody (kompensacja ciśnienia wejściowego).

W przypadku ustania poboru wody - zawór całkowicie się domyka. Bez względu na zmienne ciśnienie na wlocie, ciśnienie na wylocie pozostaje na niezmiennym poziomie odpowiadającym wartości nastawy.

Oznaczenia katalogowe:

• D05FS-... A = z gwintem zewnętrznym
• D05FS-... E = bez przyłączy gwintowanych

Zakres zastosowań:

• Medium: Woda
• Ciśnienie wejściowe maks: 25 bar
• Ciśnienie wyjściowe: 1,5 - 6 bar (nastawa fabr. 3 bary)
