Модуль инверторного генератора высокого напряжения 15 кВ

Uwaga: ten przedmiot to zestaw do samodzielnego montażu, niezmontowany. domyślnie z jedną płytką PCB.

Cechy:

?Ten produkt jest zestawem do produkcji cewek wzmacniających, obwód jest prosty i niezawodny, z profesjonalnymi rysunkami linii, entuzjastami wygody badań elektronicznych

?Zastosowania: eksperyment naukowy w szkole średniej, sprzęt elektroniczny, generator jonów ujemnych, mała produkcja naukowa. Obwód ten jest generowany, gdy stabilny łuk wysokiej częstotliwości, wysoka temperatura, może łatwo zapalić materiały palne, dlatego nazwano go zapalniczkami plazmowymi

Parametr:

?Transformator 15KV o wymiarach zewnętrznych około: 27×16×21mm

?Napięcie wejściowe: DC 3,7 V-4,2 V (ograniczenie 12 V, łatwe do uszkodzenia nie jest zalecane, ten transformator ma również zastosowanie do napięcia wejściowego 12 V, ale wymaga odpowiedniego zwiększenia podstawy rezystora sprzężenia zwrotnego do około 150 ? ~ 1,5 k?, jego rezystancja powinna być duża, aby zastąpić małą regulację lub spalony tranzystor lub transformator)

?Prąd wejściowy: <2A

?Napięcie wyjściowe: około 15KV (należy zwrócić uwagę na bezpieczeństwo podczas użytkowania)

?Prąd wyjściowy: ?0,4A

?Bipolarna odległość zapłonu wysokiego napięcia: ?0,5 cm

?Gdy końcówka wejściowa produktu 3.7 V-4,2 V, wtórne wyjście wysokiego napięcia nie jest podłączone do wysokonapięciowych diod prostowniczych i kondensatorów, zaciski wyjściowe o długości ?1.5 cm mogą wytwarzać fioletowy łuk o wysokiej temperaturze, bez trzasków, ale temperatura jest bardzo wysoka, można łatwo i natychmiast skierować bibułkę papierosową, a nawet bardzo cienki drut spalone iskry (takie jak eksperyment chemiczny w gimnazjum cienki drut w scenie spalania tlenu, ale nie tak dobry jak tlen tak intensywny).

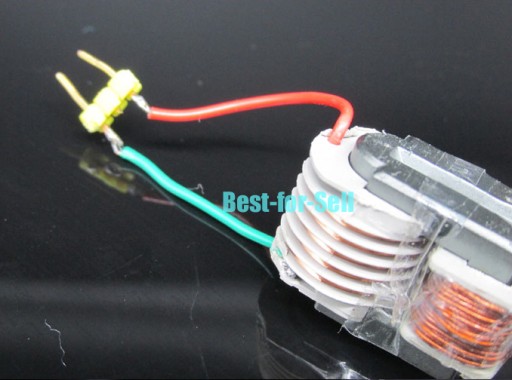

Struktura transformatora:

Istnieją dwa uzwojenia pierwotne, uzwojenie pierwotne, uzwojenie sprzężenia zwrotnego, wyjście wtórne wysokiego ciśnienia. Inne: transformator 15KV zaprojektowany dla maksymalnej mocy wyjściowej, moc graniczna nie może przekraczać 15KV, ma łuk jednego centymetra, wyższe napięcie wyjściowe może uszkodzić transformator.

Rozmiar płytki PCB: 4.2 CM * 3.2 CM * 0.16 CM;

Uwagi dotyczące instalacji:

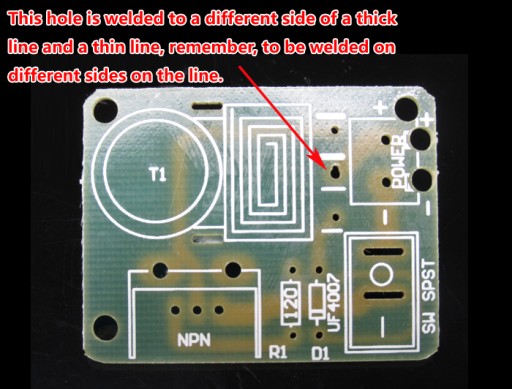

1). Dzięki lepszej produkcji części płytki PCB, w której linia transformatorowa o grubej linii i cienkiej linii, należy zwrócić uwagę na inne elementy za pomocą tablicy z jedwabnymi symbolami i parametrami spawania na linii. Płytka transformatorowa wykonała trzy podkładki, w których środek otworu podkładki jest stosunkowo duży, otwór jednocześnie spawanie grubym drutem emaliowanym i cienkim drutem emaliowanym, gruby drut emaliowany i cienki drut emaliowany nie używają tej samej strony, takie jak lewe grube linie i prawa strona cienkiego drutu do lub z lewą stroną cienkiej linii i prawą stroną grubej linii, w skrócie, nie używaj tej samej strony grubych linii i cienkie linie mogą być.

2). Aby zapobiec zbyt dużej odległości między dwoma przewodami wyjściowymi, co skutkuje brakiem obciążenia, można przyspawać pin 3P na wyjściu.

3). Po sukcesie produkcji, jeśli dostęp wyjściowy do kondensatora wysokonapięciowego i trzech prostowników wysokiego napięcia składających się z obwodu podwajającego napięcie, możesz wytworzyć wysokie napięcie DC, możesz zrobić generator anionów, schemat połączeń wygląda następująco:

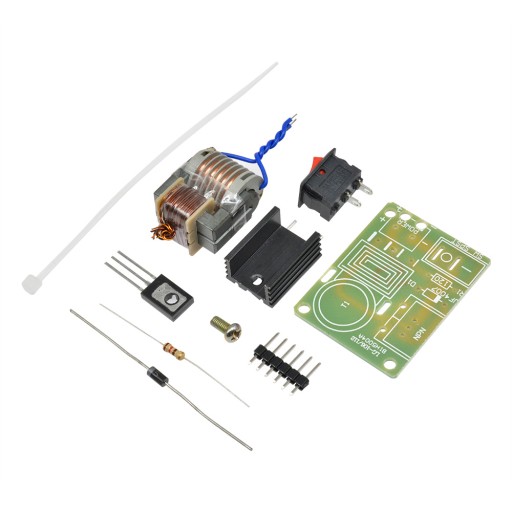

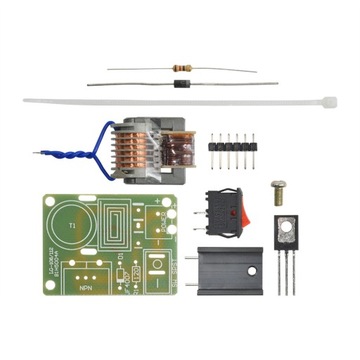

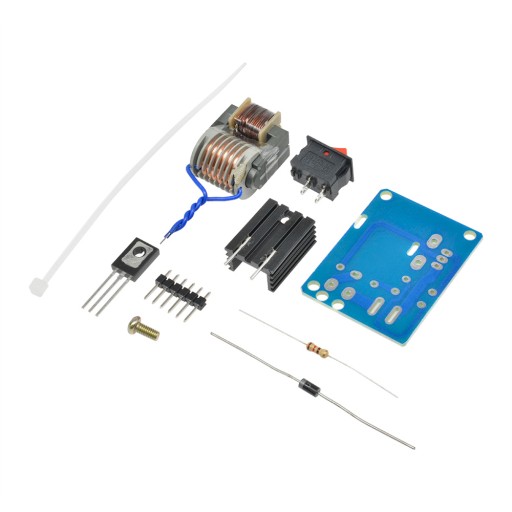

Paczka zawiera:

15VKE = 1 transformator podwyższający typu x1

Płytka drukowana X 1

Rezystancja 120 omów X 1

Ultraszybka dioda odzyskiwania UF4007 X 1

Tranzystor N20 X 1

Radiator X 1

M3*6 śrub X 1

Przełącznik łodzi X 1

3-stykowe X 1
