РЕГУЛЯТОР ТЕМПЕРАТУРЫ С ЗОНДОМ STC-1000 DC 24V

Termostat Regulator temperatury Sterownik STC 1000 STC-1000 DC 24V z czujnikiem temperatury

Do sterownika dołączona jest instrukcja w języku polskim

STC-1000 -  jest to bardzo popularny termostat,  regulator temperatury małych rozmiarów, którym możemy automatycznie sterować chłodzeniem i ogrzewaniem. Posiada czytelny wyświetlacz LED oraz wodoszczelny czujnik temperatury z przewodem o długości 1m. Urządzenie możemy zastosować w lodówkach, piecach, pompach, basenach, wędzarniach, wszędzie tam gdzie potrzeba jest sterować temperaturą.

Dane Techniczne:

• Zasilanie: DC 24V
• Dokładność pomiaru: ±1°C
• Zakres temperatury pomiaru: -50 +110°C
• Wymiary zewnętrzne urządzenia [szer x wys x głęb]: 75 x 35 x 85 [mm]
• Sonda: hermetyczna, cylinder ze stali nierdzewnej ?4mm x 20mm, typ NTC
• Długość czujnika : 1 m
• Pobór mocy: <3W
• Przekaźniki: 10A / 240V AC
• Materiał obudowy: trudnopalny ABS
• Waga: 104 g
• Wymiary ekranu LED: 20 x 43 [mm]

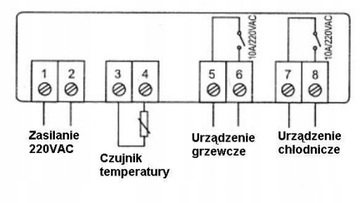

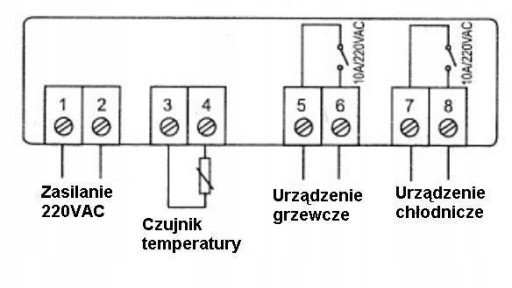

Jak Podłączyć STC-1000 :

Tryby Pracy:

• F1 - Ustawienie temperatury
• F2 - Histereza: 0,3°V - 10°C
• F3 - Czas opóźnienia zadziałania przekaźnika (miganie diody) - od 1 do 10 min.
• F4 - Kalibracja czujnika temperatury: (-10°C - 10°C)

Gdy temperatura przekroczy ustawioną (F1 + F2) to załącza się chłodzenie, a gdy spadnie to załącza się grzanie.

Instrukcja:

Sprawdzanie parametrów:

• Podczas normalnej pracy, nacisnąć raz przycisk ?. Zostanie wyświetlona zadana temperatura.Jednokrotne naciśnięcie przycisku ? spowoduje wyświetlenie zadanej histerezy.

Ustawianie parametrów:

• Podczas normalnej pracy, przytrzymać przycisk „S” przez około 3 sekundy. Uruchomi się tryb nastawy temperatury, a na wyświetlaczu pojawi się „F1”, dioda SET będzie świecić. Za pomocą strzałek, przechodzimy do kolejnych pozycji ustawień, które opisane zostaną w poniższej tabeli. Aby przeprowadzić zmianę wartości żądanego ustawienia, należy wybrać odpowiednią pozycję, następnie trzymając przycisk „S”, zmienić wartość nastawy za pomocą przycisku ? lub ?. Po ustawieniu zadanej wartości, należy zwolnić przycisk „S” i jednokrotnie nacisnąć przycisk zasilania. Spowoduje to zapisanie ustawionych wartości i powrót do trybu wyświetlania aktualnej temperatury. Jeśli po wejściu w tryb ustawień, w czasie 10 sekund nie wykona się żadnej operacji, urządzenie automatycznie powróci do trybu normalnej pracy. Jeśli podczas zapisu parametrów, wystąpi błąd (na wyświetlaczu pojawi się „Er”), sterownik powróci do trybu normalnej pracy w czasie 3 sekund.

Przywracanie ustawień fabrycznych:

• W przypadku wystąpienia błędu, na wyświetlaczu pojawi się „Er”. Wciśnięcie dowolnego przycisku w tym momencie, spowoduje przywrócenie ustawień domyślnych i powrót do trybu normalnej pracy.

________________________________

FAQ - Najczęściej zadawane pytania

1.Jaką mocą możemy obciążyć regulator?

Odp. Około 2000W

2.Czy na wyjściach regulatora powinno być 230V?

Odp. Nie, same wyjścia są przekaźnikowe co oznacza, że po odpowiednim podłączeniu układu na wyjściu powinniśmy mieć obwód fazowy.

3.Czy jak podawane jest napięcie na "Grzanie" to w tym momencie napięcie na "Chłodzenie" jest wyłączone i odwrotnie ?

Odp. Tak

4.Jaka grzałkę można podłączyć, jakiej mocy?

Odp. 2000W
