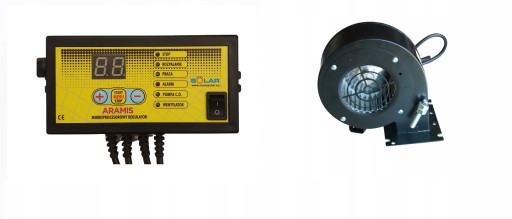

КОМПЛЕКТ УПРАВЛЕНИЯ ПЕЧИ ARAMIS + СТАЛЬНОЙ ВЕНТИЛЯТОР

ZESTAW NADMUCHOWY:

STEROWNIK ARAMIS

+

DMUCHAWA, WENTYLATOR NWS-75

STALOWY  Z PRZEPUSTNICĄ

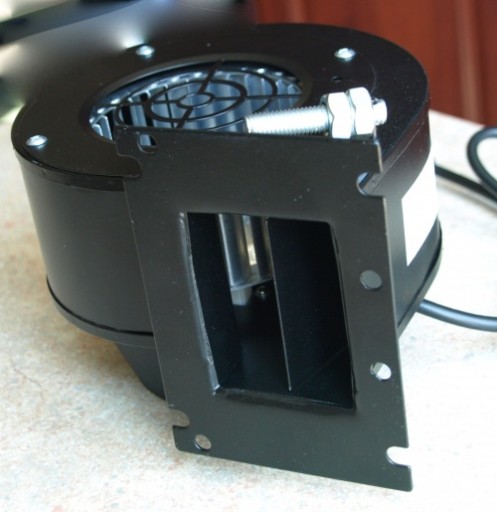

DMUCHAWA NWS-75

Wentylator nadmuchowy NWS-75 stosuje się do kotłów C.O. na paliwa stałe. Doskonale współgra ze sterownikami typu PK. Stalowa obudowa wentylatora pokryta jest lakierem proszkowym. Silnik elektryczny przymocowany jest do obudowy wkrętami M4. Silnik przysłonięty jest osłoną wykonaną z tworzywa, która stanowi zabezpieczenie przed porażeniem. Turbinka metalowa wentylatora nadmuchowego jest zamocowana na wałku silnika elektrycznego. Podstawowym przeznaczeniem wentylatora nadmuchowego NWS-75 jest nadmuchiwanie powietrza do kotłów C.O. miałowych i węglowych do 45 kW.

Parametry Urządzenia

• Zasilenie 230 Volt [V]
• Wydajność 170 m3/h
• Moc Pobierania 80 W
• Sprężenie 240 Pa
• Waga 2 kg
• wymiar kołnierza : po zewnętrznej : 13x9 cm
• wewnątrz : 7x5 cm

STEROWNIK  ARAMIS

Sterowanie wentylatorem i pompą C.O.

Sterownik steruje pompą obiegową instalacji centralnego ogrzewania i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas. Posiada funkcję ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura spadnie ponizej 30 stopni nasepuje wyłaczenie wentylatora - funkcja oszczednościowa.

Regulator  załącza wentylator pełną mocą i wyłącza go po osiągnięciu zadanej temperatury na kotle. Powoduje to wzrost temperatury na kotle siłą grawitacji nawet do kilkunastu stopni Celsjusza powyżej temperatury zadanej. Regulator ARAMIS  ma oprogramowanie powodujące zmniejszanie siły nadmuchu wentylatora wraz ze zbliżaniem się temperatury kotła do temperatury zadanej na kotle. To powoduje znaczne zmniejszenie ilości spalanego opału i stabilizację temperatury na kotle.

Regulator  posiada możliwość doboru minimalnych i maksymalnych obrotów dmuchawy. To powoduje, że regulator  współpracuje z każdym rodzajem wentylatora. Poza tym istnieje możliwość doboru algorytmu PID w zależności od spalanego opału (inaczej dla węgla, inaczej dla miału). Wszystkie te możliwości czynią regulator ARAMIS jednym z najlepszych w swojej klasie.

• funkcja przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna)

• funkcja ustawiania pompy obiegowej instalacji centralnego ogrzewania. Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez 25 minut następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

Dane techniczne:

• Zasilenie / zakres napięcia znamionowego: 230V 50Hz
• Rodzaj zasilania: Prąd zmienny ~
• Obciążenie wyjścia dmuchawy: 1A
• Obciążenie wyjścia pompy: 1A
• Pobór mocy regulatora: 2W
• Zakres pomiaru temperatury: 0-99oC
• Zakres nastawu temperatury: 35-95oC
• Hhistereza: 1-9oC
• Temperatura załączania pompy: 10-99oC
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony pobudowy: IP20
• sterownik posiada termik
