СПВТ2-10-2+ПЭ Ограничитель перенапряжений тип 2 1000В постоянного тока

Ograniczniki przepięć serii SPPVT2/12

Ograniczniki przepięć SPPVT2 i SPPVT12 zostały opracowane specjalnie do zastosowań w fotowoltaice. Chronią one instalacje przed przejściowymi przepięciami, które mogą być wywołane przez bezpośrednie wyładowania piorunowe.

SPPVT2-10-2+PE Ogranicznik przepięć typ 2 1000VDC

• Stopień ochrony (IP): IP20
• ilość w opakowaniu zbiorczym: 1 szt
• ilość w opakowaniu zbiorczym: 1
• kod celny: 85363030
• kraj pochodzenia: DE
• Liczba przewodów (bez uziemienia): 2
• Maks. prąd wyładowczy (8/20): 40 kA
• Wytrzymałość zwarciowa (Isccr): 0 kA
• Typ 2: Tak
• Sposób montażu: Szyna montażowa DIN TH-35 mm
• Ze stykiem do zdalnej sygnalizacji: Nie
• Rozmiar: 3 moduły
• Poziom ochrony [kV]: 3.7 kV
• Bieguny: Inne
• Najwyższe napięcie trwałej pracy AC [V]: 0 V
• Znamionowy prąd wyładowczy - wartość szczytowa (8/20) [kA]: 15 kA
• Znamionowe napięcie AC [V]: 0 V
• Znamionowe napięcie DC [V]: 1000 V
• Układ sieciowy: IT
• Poziom ochrony L-N [kV]: 0 kV
• Sygnalizacja zadziałania na urządzeniu: Optyczny
• Najwyższe napięcie trwałej pracy DC [V]: 1170 V
• Odporność na zwarcie: Tak
• Maksymalne napięcie instalacji fotowoltaicznej [V]: 1170 V
• Poziom ochrony N-PE [kV]: 0 kV
• Zintegrowane dobezpieczenie: Nie
• Maks. przekrój przewodu (jedno-/wielodrutowego) [mm2]: 35 mm2
• Maks. przekrój przewodu elastycznego [mm2]: 25 mm2
• Układ sieci DC: Nie
• Układ sieci IT: Tak
• Układ sieci TN: Nie
• Układ sieci TN-C: Nie
• Układ sieci TN-S: Nie
• Układ sieci TT: Nie
• Inny układ sieci: Nie
• Układ sieci TN-C-S: Nie
• Producent: EATON ELECTRIC
• Marka: EATON ELECTRIC
• Kod produktu: 658400
• EAN: 4015081712861

Standard EN50539-11 Klasa testowa EN PV T1/PV T2 Typ mocowania Szyna DIN 35 mm

Główne cechy

• Klasa testowa EN: PV T1/PV T2
• Typ mocowania: Szyna DIN 35 mm
• Większe bezpieczeństwo dzięki zgodności z normą EN 50539-11
• Kodowane wkłady zapobiegające błędnemu mocowaniu
• Wtykane wkłady
• Optyczny wskaźnik uszkodzenia
• Dostępny styk pomocniczy
• Kodowana podstawa aparatu

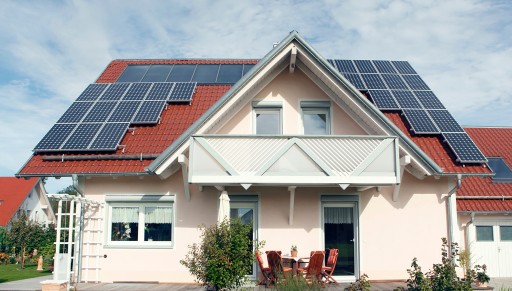

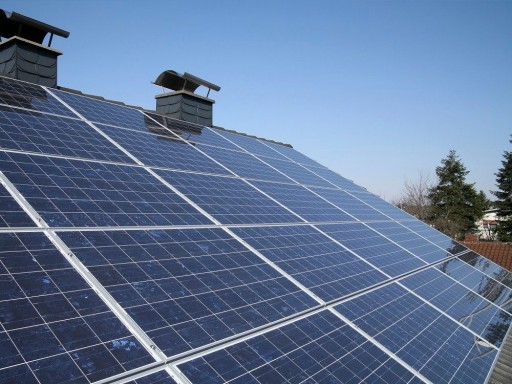

Instalacje fotowoltaiczne wymagają ochrony przed przepięciami

Budynki wyposażone w instalacje fotowoltaiczną należy wyposażyć w odpowiednie środki ochrony przed skutkami wyładowań atmosferycznych. Sprowadza się to do stosowania ograniczników przepięć klasy 1 i 2 serii SPPVT12 lub 2 serii SPPVT2 przeznaczonych do pracy z napięciem DC. Ograniczniki przepięć serii SPPVT12 chronią instalacje zarówno przed bezpośrednim jak i pośrednim skutkiem wyładowania atmosferycznego. Ograniczniki przepięć do instalacji fotowoltaicznych to jedno z podstawowych zabezpieczeń w tego typu systemach.

Zaprojektowane do ochrony inwertera

W przypadku nowo zainstalowanej instalacji fotowoltaicznej należy uwzględnić zabezpieczenie przeciwprzepięciowe po stronie prądu stałego DC. Ochrona przeciwprzepięciowa typu 2 do instalacji fotowoltaicznych jest wymagana, gdy nie ma ryzyka bezpośrednich wyładowań piorunowych i mogą wystąpić tylko pośrednie przepięcia. Ograniczniki przepięć typu 2 chronią falownik i instalacje przed przepięciami przejściowymi spowodowanymi przełączaniem i pośrednimi uderzeniami piorunów.

Ogranicznik przepięć (SPD) do zastosowań fotowoltaicznych

SPPVT12 to ogranicznik przepięć z wymiennymi wkładami do zastosowań fotowoltaicznych w izolowanych i uziemionych systemach. Ograniczniki posiadają z przodu urządzenia optyczny wskaźnik awarii i mogą być wyposażone w styk pomocniczy do zdalnej sygnalizacji.
