КОМПЛЕКТ Polish Контроллер РЕГУЛЯТОР PK-23 + ВЕНТИЛЯТОР 80 Вт NWS-100

1. STEROWNIK PK-23

2. WENTYLATOR NWS-100

ZESTAW stosowany jest głównie w kotłach c.o. ZASYPOWYCH (tradycyjnych bez podajnika)

PROSTO OD PRODUCENTA - DYSTRUBUCJA UNITEP

Cechy sterownika:

• pobór mocy tylko 2 W,
• Histereza od 0 do 5 stopni
• CE,
• PRODUKT POLSKI!
• BARDZO PROSTA OBSŁUGA!

Cechy dmuchawy:

• wysoka jakość wyrobu gotowego,

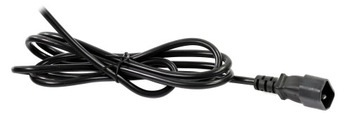

• fabrycznie podpięty przewód zasilający ze standardową wtyczką (komputerową) IEC,
• bardzo mocna, aluminiowa obudowa!,
• znak CE,
• POLSKI producent,
• wbudowana klapka (możliwość regulacji),
• standardowe mocowanie 13,5 x 9 cm.

_______________________________

1. STEROWNIK PK-23

Regulator PK-23 steruje pompą obiegową instalacji centralnego ogrzewania, pompą obiegową ciepłej wody użytkowej i wentylatorem nadmuchowym (z regulacją obrotów). Posiada funkcję przedmuchu – powyżej temperatury zadanej wentylator załączany jest co pewien czas ( sterownik sam dostosowuje czas przedmuchu, jak również między przedmuchami – funkcja ekonomiczna).  Gdy następuje wypalenie w kotle c.o. i temperatura nie wzrasta przez określony czas następuje wyłączenie wentylatora nadmuchowego – funkcja oszczędnościowa.

Specyfikacja:

• Zakres napięcia znamionowego: 230 V 50 Hz
• Rodzaj zasilania: prąd zmienny ~
• Prąd znamionowy  WYJŚCIA dmuchawy 230 V/50 Hz:  1 Amper [A]
• Prąd znamionowy  WYJŚCIA POMPY C.O. 230 V/50 Hz:  1 Amper [A]
• Pobór mocy regulatora: 2 Wat
• Zakres pomiaru temperatury: od 0°C do 99°C
• Zakres nastaw temperatury: od 35°C do 80°C
• Zadziałanie zabezpieczenia: 90°C
• Histereza: od 0°C do 5°C
• Znamionowe napięcie udarowe: 2500 V
• Stopień ochrony obudowy: IP20
• Stopień zanieczyszczenia wewnątrz regulatora: 2
• Stopień zanieczyszczenia na zewnątrz regulatora: 3 - T40 klasa ochronności II

Przewody podłączone do sterownika:

• Sieć 230 V
• Wentylator
• Termik
• Pompa
• Czujnik temp. kotła
• Pompa C.W.U. (bojler, ciepła woda)
• Czujnik C.W.U. (bojler, ciepła woda)

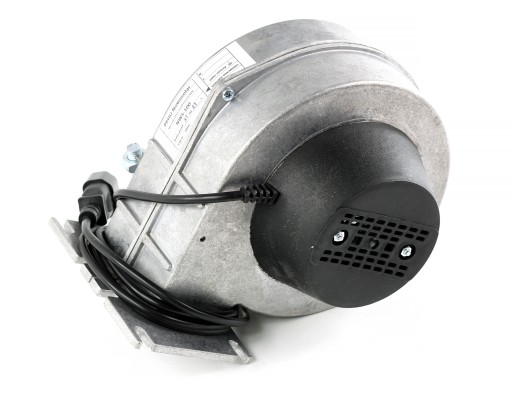

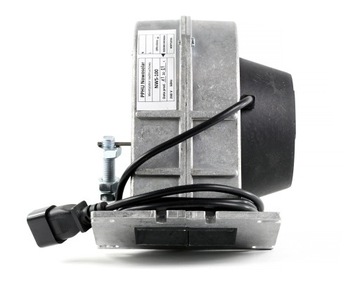

2. WENTYLATOR NWS-100

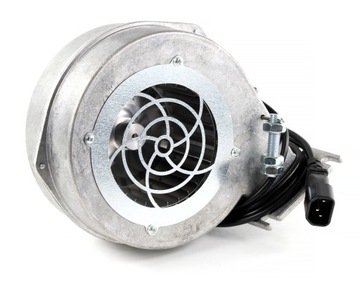

Obudowa wentylatora nadmuchowego NWS 100 składa się z dwóch części aluminiowych.. Silnik elektryczny umieszczony jest na zewnątrz obudowy aluminiowej, lecz osłonięty osłoną wykonaną z tworzywa. Zabezpiecza to przed dotknięciem silnika i jego części pod napięciem. Aluminiowa turbina wentylatora zamocowana jest bezpośrednio do wałka silnika i zabezpieczona jest osłoną boczną na wlocie powietrza uniemożliwiającej dotknięcie palcem turbiny w czasie ruchu oraz przeciwdziała dostaniu się na łopatki turbiny części mechanicznych.

Wylot powietrza zakończony jest kołnierzem mocującym, w którym znajdują się otwory na śruby do zamocowania wentylatora do kotła. Wentylator nadmuchowy NWS-100 posiada na wylocie wentylatora klapkę, która po wyłączeniu wentylatora zamyka się i uniemożliwia dostawanie się powietrza do komory spalanie kotła.

Specyfikacja:

• Napięcie znamionowe: 230 V
• Częstotliwość znamionowa: 50 Hz
• Moc pobierania: 80 W
• Max. wydajność: 180 m3/h
• Obroty: 2200 obr/min
• Poziom mocy akustycznej: 63 dB(A)
• Masa: 2 kg

Wymiary podawane przez producenta:

• Szerokość z silnikiem: ok. 12,5 cm
• Długość: ok. 19 cm,
• Wysokość: ok. 19,5 cm
• Kołnierz mocujący: 13,5 x 9 cm
• Otwory przy kołnierzu mocującym: 7,5 x 12 cm

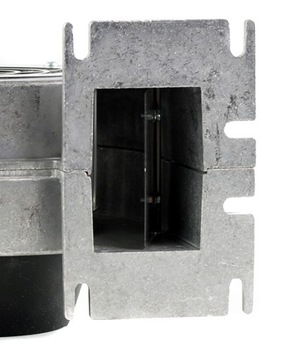

Klapka (przepustnica) w standardzie!

Wentylator został wyposażony w przepustnicę powietrza (klapkę) zapobiegającą przeciąganiu powietrza przez wirnik w momencie gdy wentylator nie pracuje. Pomaga to utrzymać bardziej stabilną temperaturę na kotle. Klapka regulowana jest za pomocą dźwigni z dwiema nakrętkami. Opis regulacji znajduje się w instrukcji obsługi.

Galeria zdjęć zestawu:
